学文网近些年来，为满足固话及宽带业务的发展，在小区新建了一些无人值守的通信机房。通信机房在油田通信的发展中，始终扮演着非常重要的角色。为了使所建通信设备长期、稳定、有效地运行，就要为所建提供一个合适的工作场所，使它们能够发挥出最大功效。
1 机房的选址

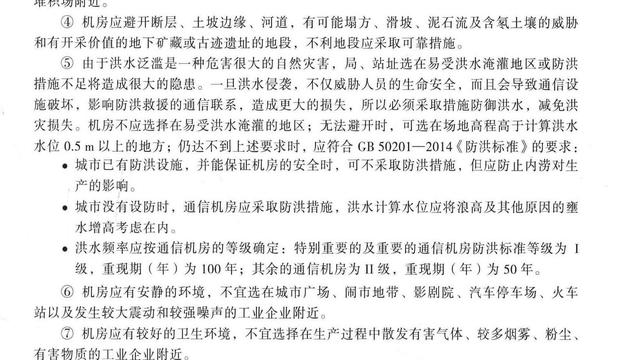

机房的选址应从多方面考虑，以确保通信设备的安全、稳定运行。机房应远离产生粉尘、烟雾、有害气体以及生产或贮存具有腐蚀性、易燃、易爆物品的场所，远离水灾隐患区域，远离强振源和强噪声源，并避开强电磁场干扰。除此之外，以下几个方面，也是应该考虑的问题。
1）由于设在小区的前置机房一般都是综合性机房，机房内建设的设备种类是多样的。像蓄电池、MDF等设备，对于地面的承重要求较高。因此，通信机房应尽量选择在一层，而且要求是没有地下室的一层。这样，可以确保设备摆放的安全性，即使蓄电池、MDF扩容，也不用担心楼板承重问题，不用担心会出安全事故。
2）对于机房的选址，还应考虑外网电缆的进线位置。机房的位置应方便外网电缆的进线，如果机房设在一栋大楼里，则应该尽量选在大楼单体建设时所建桥架能够到达的位置。
3）由于通信机房内安装的设备均为电子设备，对于防水要求较高，故通信机房应选在远离水源的地方，如水泵房等附近则不应选取，以免水泵房泄露、跑水殃及通信机房，给通信设备造成不必要的损失。另外，通信机房不应选择在易产生积水房间的下层，如不得已选择时，上层房间的地面应采取有效的防水措施。
2 机房的确定及布局
机房的位置选好以后，就要根据所需安装的设备容量（并预留一定的发展空间）选取（或建设）合适的机房，然后对机房进行合理布局。
2.1 机房的选择
1）通信机房应采用矩形平面，不应采用圆形、三角形平面等不利于设备布置的机房平面。另外，对于矩形平面也应尽量选取能够有效利用空间的房间，尤其是对于购买的机房，这一点就尤其重要了。例如一个宽度为2.6m的房间，可以勉强摆下一排设备；宽度为4.2m的房间刚好可以摆下两排设备；而如果一个房间的宽度为3.4m，这样就很尴尬了，摆一排设备，设备前后与墙的距离过大，浪费机房空间，而如果摆两排设备，前后两排设备间的间距就太小了（应该说就无法摆放两排设备），不利于设备建成后的日常维护。
2）机房的高度也是选择机房时应该注意的问题。通信设备的高度基本上都是固定高度2m，只有MDF的高度是可选的，低的有2.2m的，高的有3.5m的。由于目前的机房多数为综合机房，而且一般也不会特别大，因此不会选择很高的MDF，为了节省机房面积也不会选择很低的MDF，通常会选择2.6m高的MDF。这样再加上走线架，通信机房梁下净高达到3.2-3.3m比较合适。
2.2 机房面积的确定原则
在机房规划初期，机房设备还没有确定，因此需认真做好用户需求分析，以避免进行的规划设计带有盲目性，无法针对用户需求、设备数量进行相关设计，容易造成难以弥补的损失，这样通常导致机房建成后不久就要进行机房改造来满足新增设备的需要。因此，首先要根据该机房的用途，根据其服务区域用户数量，确定该机房所需建设的设备种类、数量，再对服务区域可能的终局容量进行预测，以确定该机房最终可能摆放设备的种类、数量，这样就可以根据该机房总设备容量确定该机房的大致面积了。
2.3 机房的布局
机房确定下来以后，机房内设备的摆放位置的确定，即机房的布局也是至关重要的。一个机房布局是否合理，直接影响到对该机房的利用率。对于机房的布局要有一个统一的和长远的规划，而不能是每个工程只***自己方便，只考虑本期工程所建设备的摆放及布局，这样就可能会造成机房无法继续扩容，造成机房资源的浪费。
1）MDF配线架是一种接续和防护设备，一侧连外线电缆，另一侧连交换设备。外线电缆一般通过所建地沟从电缆进线口引入，MDF配线架的安装位置要求尽量靠近电缆进线口，并远离交、直流配电箱。根据多年从事交换设计的经验，对于MDF配线架应根据用户的需求预留足够的发展空间，因为MDF配线架一般都建在地沟上，方便外网电缆的引入，因此当MDF预留位置不够时，不能像其它设备可以建在别处，这样就可能会造成机房有空间，但由于MDF无法扩容而导致整个机房无法扩容，造成机房资源的严重浪费。
2）光纤配线架ODF主要用于光缆的连接。ODF一般也安装在地沟上，因此ODF、MDF应相对集中，并形成统一的配线区，有利于机房的扩容，同时节约资源，方便运行维护。
3）阀控式蓄电池组一般可靠墙摆放，其背面与墙之间的净宽一般为100mm，侧面与墙之间一般不小于200mm，两组蓄电池侧面间的间距要求达到500mm，以便于蓄电池的日常维护。另外，蓄电池尽量不要摆放在窗下、太阳能够直接照射到的地方，如果由于机房的限制，实在无法避开，则窗户应挡上遮光效果好的窗帘，以避免太阳光直接照射到蓄电池上。
4）交换设备目前主要是AG接入设备，与MDF有大量的电缆连接，与ODF有少量的光纤连接。因此为了减少不必要的损耗，保证通信质量，交换设备应与MDF、ODF尽量靠近。
5）如果有的机房需要建设传输设备，则传输设备应尽量靠近ODF。
6）设备安装摆放位置确定后，合理建设走线架，确保电缆走线的合理布局也是至关重要的。机房内的交流电源线、直流电源线、通信电缆等信号线必须分开布放。目前通信机房一般都采用上走线方式布放线缆，因此为了确保上述三种线缆分开布放，则应该建设双层走线架。线缆布放时应将电源线和信号线分开布放，即可以下层布放信号线，上层布放电源线。上层布放的电源线包括交流电源线和直流电源线，这两种电源线之间间距大于150mm布放较为合理。线缆的合理布局，可以避免电源线对信号线的信号干扰。另外，由于油田通信NGN已经建成，接入层建设以AG设备和EPON设备为主，使得机房内光纤、尾纤的数量较多，而且目前尾纤的防护层比较脆弱，因此为保证通信网络的安全，这样的机房应当建设专业光纤槽道。
3 机房设计中应重视的几个问题
1）承重问题仍然是个不可忽视的问题。由于目前通信机房多为综合性机房，而且面积也不是很大，不太方便不同区域按摆放的不同设备区分地面荷载，故一般统一要求地面荷载≥13KN/m2。
2）机房中的接地也是个值得重视的问题。如果机房所在大楼的建筑防雷地的接地电阻符合设备要求的阻值，则可以通过电缆或扁钢引入机房的接地铜排上供机房中的设备使用。否则则需要新建地网来满足设备对接地的需求。根据机房中所建设备的种类、容量的不同，对接地电阻阻值的要求也不同。
3）可靠的电力供应也是设备稳定运行的保证。因此通信机房需引入双路三相交流电源供电，每路为专用回路不带民用负载。对于入户总功率的确定则要根据设备的终局容量进行核算确定。例如一个机房如果其终局需要建1架AG设备、2架ADSL设备，经过计算入户总功率可以大致确定为25KW。
4）由于通信设备属于电子产品，对于防水要求极高，因此机房内不应通过与本房间无关的各种管道，电信设备上方不应敷设任何水管或蒸汽管道，机房内不设消防水管线及喷淋系统。另外，要求机房内的暖气管线不设阀门和活接头，应全部采用焊接。
5）由于北方的气候较干燥，尤其是冬季，极易产生静电，因此机房的墙面、顶棚需刷***胶漆或防静电涂料，地面也应铺设防静电水磨石、防静电半硬质塑料、防静电地板毡等防静电材料，尽量减少机房内产生静电对通信设备造成的不良影响。
通信机房是油田通信开展市场竞争、增加市场份额的宝贵资源，随着通信业务的不断增多，对现有机房的维护、待建机房的规范建设提出了更高的要求，因此做好通信机房的设计有着十分重要的现实意义。
参考文献：
[1]《电信专用房屋设计规范》YD/T 5003-2005.
作者简介：
倪锡颖（1974-），女，工学学士，1996年毕业于长春邮电学院，工程师，现就职于大庆石油管理局通信公司规划设计所，从事交换设计工作。
