学文网电子工艺实习报告
一、实习报告基本要求
1、总结必须有情况的概述和叙述，有的比较简单，有的比较详细。这部分内容主要是对工作的主客观条件、有利和不利条件以及工作的环境和基础等进行分析。
2、成绩和缺点。这是总结的中心。总结的目的就是要肯定成绩，找出缺点。成绩有哪些，有多大，表现在哪些方面，是怎样取得的；缺点有多少，表现在哪些方面，是什么性质的，怎样产生的，都应讲清楚。
3、经验和教训。做过一件事，总会有经验和教训。为便于今后的工作，须对以往工作的经验和教训进行分析、研究、概括、集中，并上升到理论的高度来认识。
4、今后的打算。根据今后的工作任务和要求，吸取前一时期工作的经验和教训，明确努力方向，提出改进措施等。
二、电子工艺实习报告（精选23篇）
时间过得真快，一段时间的实习生活已经结束了，想必你学习了很多新技巧，如果我们能够写好实习报告，可以收获更多。那么什么样的实习报告才是好的实习报告呢？下面是整理的电子工艺实习报告（精选23篇），欢迎大家分享。
电子工艺实习报告1
一、实习目的
电工电子实习的主要目的是培养学生的动手能力。对一些常用的电子设备有一个初步的了解，能够自己动手做出一个像样的东西来。电子技术的实习要求我们熟悉电子元器件、熟练掌握相关工具的操作以及电子设备的制作、装调的全过程，从而有助于我们对理论知识的理解，帮助我们学习专业的相关知识。培养理论联系实际的能力，提高分析解决问题能力的同时也培养同学之间的团队合作、共同探讨、共同前进的精神。
二、实习器材
（1）电烙铁：由于焊接的元件多，所以使用的是外热式电烙铁，功率为30w，烙铁头是铜制。
（2）螺丝刀、镊子等必备工具。
（3）锡丝：由于锡它的熔点低，焊接时，焊锡能迅速散步在金属表面焊接牢固，焊点光亮美观。
（4）两节5号电池。
（5）收音机（调频、调幅收音机实验套件及贴片调频收音机实验套件）。
三、实习内容
第一部分：调频、调幅收音机的组装制作。
这是本次实习的主要环节。实习第一天拿到器材后我们并没有直接做。先是听指导老师详细讲解各器件的用途与组装方法以及实习中用到的工具的使用及安全知识教育。之后我们组成员就真正进入到电子技术实习的操作中去了，以前虽然接触过电烙铁，但毕竟没有实际操作过，总是怀有几分敬畏之心。而电子电路主要是基于电路板的，元器件的连接都需要焊接在电路板上，所以焊接质量的好坏直接关系到以后制作收音机的成败。因此对电烙铁这一关我们是不敢掉以轻心的。
元器件的识别：电路板上涉及到很多元件，二极管，三极管，电阻，电容（瓷片电容、电解电容），变压器等等。电阻需要按色环来区别其电阻值，二极管，电解电容器的负极，三极管的三个引脚连接顺序等等有许多注意事项。瓷片电容两只引脚长度相等使用时不考虑正负极，其电容值标于电容器上。如果不细心辨别，很可能出现不必要的麻烦。好在我们组的都比较细心，在大家的合作下很快我们就有了一个初步的成果，远走在其他组的前面，这让我们很自豪。
总结起来我们的实习过程大概分为以下几个步骤：
（一）熟悉电路元件，掌握烙笔的使用方法
（二）发收音机装配零件，检查和熟悉各种零件
（三）熟悉收音机的装配***
（四）焊接各种零件及进行最后的组装。
印刷电路板：
过程中也遇到了不少的问题。如何使得焊接既美观又牢固，这是我们讨论得重点，虽然我们最后还是没有做到很好，但是通过实习我们的认识更进一步了。如何安排元件装的顺序也是一大问题。装元件过程中切忌急于求成，要有序推进，按部就班，才不会忘装、漏装一些器件。
虽然我们的收音机由于种种原因没有收到预期的那种理想效果，但还是让我们比较满意，毕竟我们努力过，我们认真学了，因此我们不会后悔。
第二部分：贴片收音机的制作。
电路工作的核心是单片收音机集成电路sc1088，它采用特殊的低中频技术，外围电路省去了中频变压器和陶瓷变压器，使电路简单可靠，调试方便。sc1088采用s0t16脚封装。
工作原理主要分为以下几部分：fm信号输入、本振调谐电路、中频放大、限幅与鉴频和耳机放大电路。
安装步骤及要求：
1、技术准备：了解smt基本知识；实习产品简单原理；实习产品结构及安装要求。
2、安装前的检查：smb检查；外壳及结构件；tht元件检测。
3、贴片及焊接：丝印焊膏；按工序流程贴片；检查贴片数量及位置；用再流焊机焊接；检查焊接质量及修补。
4、安装tht元器件。
实习产品安装流程如下：
元器件检测、smb检测
外壳与结构件检验丝印焊膏贴片再流焊
tht元件装焊
检验、补焊部件装配
检测、调试
总装、交验
我觉得本次实习让我收获的还是贴片收音机的制作。实验项目开始后，老师带我们到实验室让我们详细了解了收音机的整个制作的过程，以及要使用到的主要先进自动控制仪器。比如电路板的制作是经过打孔——刮焊锡膏——贴元器件——高温烘烤这么一个过程。本次实习我们采用的是再流焊技术。我们在焊膏印刷机机上进行了焊膏在印刷板上的涂抹。在手工贴片工序，我们注意了电子元件的安放顺序和安放位置，特别注意了手不能接触印刷版。之后老师将印刷板放入台式自动再流焊机，进行焊接。与此同时，我们还了解到了电路的发展史，生动的真实的实物展现让我们看到科技进步所带来的无穷力量。这个收音机的制作相对比较简单一点。待我们的电路板做好后，里面只有一些简单的元件，初步安装好后把它焊接好，接好线，就可以看到实际的效果了。
四、实习总结
通过一个星期的实习，使我们对电子工艺的理论有了初步的系统了解。我们了解到了焊普通元件与电路元件的技巧、印制电路板***的设计制作与工艺流程、收音机的工作原理与组成元件的作用等。这些知识不仅在课堂上有效，对以后的电子工艺课的学习有很大的指导意义，在日常生活中更是有着现实意义；也对自己的动手能力是个很大的锻炼。
实践出真知，纵观古今，所有发明创造无一不是在实践中得到检验的。没有足够的动手能力，就奢谈在未来的科研尤其是实验研究中有所成就。在实习中，我锻炼了自己动手技巧，提高了自己解决问题的能力。比如做收音机组装与调试时，芯片触角的间距特别小，稍不留神，就焊在一起了，但是我还是完成了任务。
我觉得自己在以下几个方面与有收获：一是学到了很多课堂上没法学到的东西，比如电路板的制作过程，我们还亲身体验了一回，熟悉了制作流程。二是动手能力的提高，我们从没有这样专业性的使用过电烙铁，这次可亲身体验了一回电焊师的滋味，真是受益匪浅啊！最后就是我深刻体会到了团队合作精神的重要性。这中间我们组成员互相学习、共同进步，使得我们的实习工作圆满完成。
电子工艺实习报告2
时光荏苒，光阴易逝，转眼间一周的时间过去了，回首这一周，有了不少收获，为这次实习画了一个圆满的句号。在实习过程中，遇到不少困难，历经千难万苦，克服了困难，最终顺利完成了老是下达的任务。
我觉得这是一门非常有意思的课程，它能够把让我门把自己所学的用到实践上去，还能够充分的调动我们的积极性，通过自己的努力获取劳动成果，在此期间，老师对我们要求也非常严格，讲课也非常详细，大大的减小了我们犯错误的几率。
以下是几点对实习任务的一些心得体会。
一、焊接
焊接这门技术，说起来不难，只要给几分钟就能够焊接，但是要焊的完美，焊得准确，又不是一件容易的事情了，早在一年以前我就学过焊接，不过没有这次这们系统的学习，通过这次焊接实习，让我系统的掌握了焊接的技术，
焊接步骤：
（1） 焊接前处理元件，
（2） 将元件放到焊盘上，同时将烙铁放到焊盘相应的部位，放入焊料，待焊好先取出焊料，然后取出烙铁。 （3） 检查焊接质量，①焊点是否光亮圆滑，有无假焊和虚焊，②将不合格的焊点重新焊接。
（4） 焊接完毕，拨下电烙铁插头，待其冷却后，收回工具箱
不过要注意，从最开始元件的选择处理，到最后完成，每一个步骤的是很总要的，一个步骤错误就有可能导致最后产品的质量问题，有的错误有时是很难发现的。所以说每一个步骤做到最好，才能把保重产品最终的质量。
二、印制电路板设计与制作
电路板是元器件相互连接需要一个载体，是非常重要的，电路板有可以分为很多种，有直接在万能板上直接用导线连接起来的电路板也有用电脑设计制作的pcb板等，这次实习主要是学习了pcb板的制作，对于现阶段实验室 的条件只能在实验室做些简单的单层板。主要有几个步骤：计算机设计à打印à转印à修板à腐蚀à去膜à钻孔à水洗à涂助焊剂，制作出来的电路板可以安放贴片元件和插孔元件。
三、数字万用表原理与组装
数字万用表是搞电子的工作人员必备的设备之一，了解她的原理和焊接是非常有意义的，本次我们是通过原理***自己焊接组装。
一路下来也不是那么的一帆风顺的，在期间也遇到了一些问题，比如元件的识别，各个部分的组装，因为毕竟只有一张原理***，不过最后我们还是通过交流学习克服了这些困难，最终把万用表调试出来，可能有1%的误差。误差只是一个估计值，主要造成误差的原因，可能有以下几个，
1）选用的电阻，因为不能用万用表测量只能用色标法自己给读，无法判断电阻值准确程
2）调整按钮的调节，人工调节不可能达到百分之一百的准确，不能同时兼顾电压档，电流档，电阻档。
3）焊接过程的粗心，虚焊，漏焊有可能导致误差的存在。
四、fm收音机的组装
本次实习组装的收音机采用的是电调谐弹片fm收音机集成电路，调谐方便准确，接受频率87—108mhz，较高的接收灵敏度，外形小巧，便于携带，耗电量小等特点
fm收音机的安装流程：元件的检测—>丝印焊膏à贴片à再流焊—>检验，补焊à
tht元件焊接à部件装配à检验，调试à总装。
通过这次对万用表和fm收音机的组装，让我了解了组装，同时也让我了解了它们的原理和一些设计理念，要做好一样东西出除了花时间，还要以认真的态度去分析，去思考。通过这次实际操作让我明白了实践的重要性。这次也弥补了我实践上的不足，让我学习有了更大的动力
总之，这次实习给我带来了很大的收获，同时也给我带来了很大的快乐，再一次感谢学校给我们提供了一个学习锻炼的机会，和老师对我们的辛勤付出，这对我们以后的工作和学习都有很好的作用。
电子工艺实习报告3
短暂而令人难忘的电子工艺实习已经结束，在枯燥的专业基础课的学习之余，能够接触到这么一门极其舒缓身心实习，尽管只有短暂的四周，却也让我们从沉闷的心境中解脱出来，着实令人精神为之一振。
电子工艺实习是一门技术性很强的技术基础课，也是我们理工科进行工程训练，学习工艺知识，提高综合素质的重要实践环节。从第一周到第四周每周周二下午四个小时来进行这次实习。
在这次电子工艺实习中，我收获颇多，自己的实践技能提高了，对工艺流程的认识丰富了，自己学习生活的热情也提高了。
下面我再谈谈在实习中实实在在遇到的问题与感想。
实习第一天，通过看录像中电子工艺实习的范围与技术，还有录像中老师高潮的技艺让我艳羡不已，这个下午，我对电子工艺实习有了初步的认识，对电路板，电路元件有了一定的认识，对我接下类的三周的实际操作给予了一定的指导。
第二周，拿到了一些导线，电阻等电路元件，老师发的电路板极其结实，真真不怕敲，不怕磕，刚开始，我拿着电烙铁的手不争气的晃，不过，一会就慢慢熟识了，心定下来了，手也有力度了。
我再说说焊接的过程。先将准备好的元件插入印刷电路板规定好的位置上，待电烙铁加热后用烙铁头的刃口上些适量的焊锡，上的焊锡多少要根据焊点的大小来决定。
焊接时，要将烙铁头的刃口接触焊点与元件引线，根据焊点的形状作一定的移动，使流动的焊锡布满焊点并渗入被焊物的缝隙，接触时间大约在3—5秒左右，然后拿开电烙铁。拿开电烙铁的时间，方向和速度，决定了焊接的质量与外观的正确的方法是，在将要离开焊点时，快速的将电烙铁往回带一下，后迅速离开焊点，这样焊出的焊点既光亮，圆滑，又不出毛刺。
在焊接时，焊接时间不要太长，免得把元件烫坏，但亦不要太短，造成假焊或虚焊。焊接结束后，用镊子夹住被焊元件适当用力拔一下，检查元件是否被焊牢。如果发现有松动现象，就要重新进行焊接。
在第三，四周，我们开始了我们最后的万用表的焊接，想到平时在物理实验室里用的万用表现在可以经自己的手焊接出来，心中难免有些许激动。
最后，在结课时，拿着自己的万用表，会心的笑了。总体上焊接的还不错，测量了一下，各个功能良好，准确度还挺高的，看来，以后可以带着自己的万用表去实验室了。
电子工艺实习让久在课堂的我切身的感受到作为一名电子工艺人员的苦与乐，同时检验了自己所学的知识。电子工艺更让我深深地体会到人生的意义——世间无难事，只要功夫深，铁杵磨成针！
总之，这次实习让我受益匪浅，它不仅带给我很多的知识，还让我有了一个美好的记忆。当然，我知道，能有这么大的收获，不仅离不开指导老师的悉心教导与关怀，也离不开学校为我们提供了这么好的实习环境和实验设备，让我们能够真正的体验到电子工艺实习的魅力。我学会了很多，收获了很多，每当看到我可爱的万用表，我就会想起我这段美好的时光。
电子工艺实习报告4
一、电路功能。
声控灯简介，声控灯是声控灯是一种声控电子照明装置，由音频放大器、选频电路、延时开启电路和可控硅电路组成。它提供了一种操作简便、灵活、抗干扰能力强，控制灵敏的声控灯，它采用人嘴发出约1秒的控制信号“嘶”声，即可方便及时地打开和关闭声控照明装置，并有防误触发而具有的自动延时关闭功能。一般由音频放大器、选频电路、延时开启电路和可控硅电路组成。并设有手动开关，使其应用更加方便。
二、电路原理***。
1、 PCB***。
2、实物与性能。
3、特点：实用新型具有结构简单、容易调试、成本低，适用于任何可用自然光控制熄、亮的环境，特别是公共场合，它可减少人工开关电灯的麻烦，也避免了忘记关灯而造成的用电浪费。
4、性能：它的“开”和“关”是靠可控硅的导通和阻断来实现的，而可控硅的导通和阻断又是受自然光的亮度（或人为亮度）的大小所控制的。
三、设计小结。
通过这次电子工艺实习，在老师的悉心指导下，学会了焊接， 认识了很多电子原件，学会了设计出一个电子作品的基本步骤，自己找原理***，画PCB***，找电子元件，根据自己画的电路***， 焊接电路，不断分析调试，很好的锻炼了动手实践能力，看到自己设计的作品成功后，很有成就感。在这过程中，真的学到了很多，感觉进步了很多，也渐渐对电子产生了兴趣，在今后的进一步的学习中，一定会更加努力，力求取得更大的进步。
电子工艺实习报告5
暑假马上就要结束了，在暑假结束之前，我也要回到校园了。在整个暑假时期，我都参加到了社会实习中来了，我对自己说，我做的还是不错的，在不断的实习中找到了自己的方向，这才是我一直以来向要做好的事情，我终于实现了自己参加实习的愿望，也在实习中找到了将来人生的方向。
在为期近两个月的暑期实习中感触最深的便是实践联系理论的重要性。当遇到实际问题时，只要认真思考，用所学的知识，再进一步探索，是完全可以解决遇到的一般问题的。这次暑期实习内容包括：电子元器件的认识、感应电路板的测试与维修和电路的焊接。
本次实习的目的主要是使自己对电子元件及电路板焊接有一定的感性和理性认识；对电子技术等方面的专业知识做进一步的理解；培养和锻炼自己的实际动手能力能力，使自己的理论知识与实践充分地结合，作到不仅具有专业知识，而且还具有较强的实践动手能力，将自己培养成具有分析问题和解决问题的能力的应用型人才，为自己以后的顺利就业作好准备。
在以前学的都是一些理论知识，比较注重理论性，而较少注重自己的动手锻炼。而这一次的实习正如老师在实验课上所讲：没有多少东西要我们去想，更多的是要我们去做，好多东西看起来十分简单，一看电路***都懂，但没有亲自去做它，你就不会懂理论与实践是有很大区别的，看一个东西简单，但它在实际操作中就是有许多要注意的地方，有些东西也与你的想象不一样。我的这次实习就要求自己跨过这道实际和理论之间的鸿沟。不过，通过这个实习我也发现有些事看似难实易。在学校我动手最多的只是将元器件安装在电路板上，而在这理却要将顺坏的元器件拿下来，***元器件还好拿一点，但要将集成块拿下来并不是一件容易的事。
总的来说，我对电子这个专业是热情高涨的。第一，我从小就对这种小制作很感兴趣，那时不懂焊接，却喜欢把东西给拆来装去，但这样一来，这东西就给废了。现在我却能把一块坏的电路板给修好。每次完成电路板的维修，我都像孩子那样高兴，并且很有“成就感”。第二，这次暑期实习，是以自己动手，掌握一定操作技能并亲手测试、调试、维修为特色的。它将基本技能训练和创新启蒙有机结合，培养自己的实践能力和创新精神。作为职业学校的学生，作为国家重点培育的技能人才，基本的动手能力是一切工作和创造的基础和必要条件。
通过近两个月的学习，我觉得自己在以下几个方面与有收获：
1、对电子专业的理论有了近一步的系统了解。我了解到了电子元器件的测试方法、各种常用仪器的使用方法、电路板的调试方法等。这些知识不仅在课堂上有效，对以后的电子课的学习有很大的指导意义，在日常生活中更是有着现实意义。
2、对自己的动手能力是个很大的锻炼。在实习中，我锻炼了自己动手技巧，提高了自己解决问题的能力。
我很感谢俞师傅和XX阿姨对我的细心指导，从他们那里我学会了很多书本上学不到的东西，特别是卢新莲阿姨，她虽然不懂理论知识，但她对电路板的检测方法了如指掌，也使得自己在操作过程中慢慢的领会了其中的道理。他们教我这些东西无论是在以后的工作还是生活中都会对我起到很大的帮助，
两个月的实习虽然短暂，但却给我以后的道路指出一条明路，那就是思考着做事，事半功倍，更重要的是，做事的心态，也可以得到磨练，可以改变很多不良的习惯。
实习这两个月的确有点累，不过也正好让我养成了一种良好的作息习惯，它让我们更充实，更丰富，这就是两个月实习的收获吧！但愿有更多的收获伴着我，走向未知的将来。这次实习为我提供了与众不同的学习方法和学习体会，从书本中面对现实，为我将来走上社会打下了扎实的基础。从实践操作中，我总结出一些属于自己的实践经验，社会是不会要一个一无是处的人的。作为在校电子专业的大专生，现在我能做的就是吸取知识，提高自身的综合素质，提高自己的表达能力、动手能力和团队合作能力。
这一次实习给我最大的感受就是校园和社会真的相差很多，在校园生活中可以做到无忧无虑，可是在社会生活时就不会是这样的了，社会竞争如此激烈，不去竞争就一定会被淘汰，这是我最大的感受，我对这个情况有了自己深刻的认识了，相信我会做的更好的。以后的路上还有很长，相信只要自己去做了，我就会做的更好！
电子工艺实习报告6
一、实习目的
1、熟悉手工焊接的常用工具的使用及其维护与修理
2、基本掌握手工电烙铁的焊接技术，能够***的完成简单电子产品安装与焊接。熟悉电子产品的安装工艺的生产流程。
3、熟悉印制电路板设计步骤和方法，熟悉手工制作印制电路板的工艺流程，能够根据电路原理***，元器件实物设计并制作印制电路板。
4、熟悉常用电子元器件的类别，符号，规格，性能及其使用范围，能查阅有关的电子器件***书。
5、能够正确识别和选用常用的电子器件，并且能够熟练使用普通万用表和数字万用表。
6、了解电子产品的焊接，调试与维修方法。
二、实习要求
1、要求学生熟悉常用的电子元器件的识别，测试方法。
2、要求学生练习和掌握正确的焊接方法。
3、要求学生练习和掌握电子工艺的基本要求，了解电子产品的生产的工艺文件，对照电路原理***，能看懂接线***，理解***上的符号及***注并与实物能一一对照。
4、认真阅读有关的工艺***纸以及文件，并据此细心***的进行安装，连焊，并记录有关的心得，经验和体会。
5、根据文件调试，会利用仪器和工对机芯进行调试，学会排除故障，使整机达到指标要求，
6、根据工艺文件的指导，***封装整机外壳，完成一件正式的产品。
三：实习工具及元件
实习工具
电烙铁：马蹄形，大功率35瓦镊子起子焊锡松香两节5号电池
元件
电阻：各色电阻共11个
1、电阻的识别和检测：电阻在电路中用r加数字表示，如：r1表示编号为1的电阻。电阻在电路中的主要作用为分流、限流、分压、偏置等。电阻的参数标注方法有3种，即直标法、色标法和数标法。
a、数标法主要用于贴片等小体积的电路，如：472表示47100（即4。7k）；104则表示100kb、色环标注法使用最多，现举例如下：四色环电阻五色环电阻（精密电阻）
2、电阻的色标位置和倍率关系如下表所示：颜色有效数字倍率允许偏差（%）银色/X0。0110金色/X0。15黑色0+0/棕色1X101红色2X1002橙色3X1000/__X10000/绿色5X1000000。5蓝色6X10000000。2紫色7X100000000。1灰色8X100000000/白色9X1000000000/
电容：瓷片电容1p：1个2p：2个5p：2个15p：1个30p：2个47p：1个120p：1个102：2个103：4个223：1个473：1个104：6个
电解电容：47uf：2个10uf：3个47uf：1个220uf：2个
电容的识别和检测：、电容在电路中一般用c加数字表示（如c13表示编号为13的电容）。电容是由两片金属膜紧靠，中间用绝缘材料隔开而组成的元件。电容的特性主要是隔直流通交流。
电容容量的大小就是表示能贮存电能的大小，电容对交流信号的阻碍作用称为容抗，它与交流信号的频率和电容量有关。
容抗Xc=1/2fc（f表示交流信号的频率，c表示电容容量）
电话机中常用电容的种类有电解电容、瓷片电容、贴片电容、独石电容、钽电容和涤纶电容等。
2、识别方法：电容的识别方法与电阻的识别方法基本相同，分直标法、色标法和数标法3种。电容的基本单位用法拉（f）表示，其它单位还有：毫法（mf）、微法（uf）、纳法（nf）、皮法（pf）。
其中：1法拉=103毫法=106微法=109纳法=1012皮法
容量大的电容其容量值在电容上直接标明，如10uf/16v
容量小的电容其容量值在电容上用字母表示或数字表示
字母表示法：1m=1000uf1p2=1。2pf1n=1000pf
数字表示法：一般用三位数字表示容量大小，前两位表示有效数字，第三位数字是倍率。
如：102表示10102pf=1000pf224表示22104pf=0。22uf
二极管：in4001：1个
二极管的识别与检测方法：二极管的主要特性是单向导电性，也就是在正向电压的作用下，导通电阻很小；而在反向电压作用下导通电阻极大或无穷大。识别方法：二极管的识别很简单，小功率二极管的n极（负极），在二极管外表大多采用一种色圈标出来，有些二极管也用二极管专用符号来表示p极（正极）或n极（负极），也有采用符号标志为p、n来确定二极管极性的测试注意事项：用数字式万用表去测二极管时，红表笔接二极管的正极，黑表笔接二极管的负极，此时测得的阻值才是二极管的正向导通阻值，这与指针式万用表的表笔接法刚好相反。
三极管：9018h：1个9014c：1个
三极管的识别与检测方法：三极管有三只引脚，已知型号和管脚排列的三极管，可按下述方法来判断其性能好坏
（a）测量极间电阻。将万用表置于r100或r1k挡，按照红、黑表笔的六种不同接法进行测试。其中，发射结和集电结的正向电阻值比较低，其他四种接法测得的电阻值都很高，约为几百千欧至无穷大。但不管是低阻还是高阻，硅材料三极管的极间电阻要痹秽材料三极管的极间电阻大得多。
b、检测判别电极
（a）判定基极。用万用表r100或r1k挡测量三极管三个电极中每两个极之间的正、反向电阻值。当用第一根表笔接某一电极，而第二表笔先后接触另外两个电极均测得低阻值时，则第一根表笔所接的那个电极即为基极b。这时，要注意万用表表笔的极性，如果红表笔接的是基极b。黑表笔分别接在其他两极时，测得的阻值都较小，则可判定被测三极管为pnp型管；如果黑表笔接的是基极b，红表笔分别接触其他两极时，测得的阻值较小，则被测三极管为npn型管。
（b）判定集电极c和发射极e。（以pnp为例）将万用表置于r100或r1k挡，红表笔基极b，用黑表笔分别接触另外两个管脚时，所测得的两个电阻值会是一个大一些，一个小一些。在阻值小的一次测量中，黑表笔所接管脚为集电极；在阻值较大的一次测量中，黑表笔所接管脚为发射极。
其他所用元器件有：空心线圈跨接线绝缘导线若干
四：工作原理与内容
工作原理
1、无线电广播基础：广播电台播出节目是首先把声音通过话筒转换成音频电信号，经放大后被高频信号（载波）调制，这时高频载波信号的某一参量随着音频信号作相应的变化，使我们要传送的音频信号包含在高频载波信号之内，高频信号再经放大，然后高频电流流过天线时，形成无线电波向外发射，无线电波传播速度为3108m/s，这种无线电波被收音机天线接收，然后经过放大、解调，还原为音频电信号，送入喇叭音圈中，引起纸盆相应的振动，就可以还原声音，即是声电转换传送电声转换的过程。中波的频率（高频载波频率）规定为5251605khz（千周）。短波的频率范围为350018000khz
2、无线电广播发射和接收过程：广播节目的发送是在广播电台进行。广播节目的声波，经过电声器件转换成声频电信号，并由声频放大器放大，振荡器产生高频等幅振荡信号调制器使高频等幅振荡信号被声频信号所调制；已调制的高频振荡信号经放大后送入发射夭线，转换成无线电波辐射出去。无线电广播的接收是由收音机实现的。收音机的接收夭线收到空中的电波；调谐电路选中所需频率的信号；检波器将高频信号还原成声频信号（即解调）；解调后得到的声频信号再经过放大获得足够的推动功率；最后经过电声转换还原出广播内容。
3、收音机调频制与调幅制工作原理及过程
调幅收音机：用来接收调幅制广播节目。其解调过程是用检波器对己调幅高频信号进行解调，电路结构如***所示。调幅收音机一般工作在中波、短波或长波波段
调频收音机：用来接收调频制广播节目。其解调过程是用鉴频器对己调频高频信号进行解调。调频信号在传输过程中，由于各种干扰，使振幅产生起伏，为了消除干扰的影响，在鉴频器前，常用限幅器进行限幅，使调频信号恢复成等幅状态，电路结构见***。调频收音机一般工作在超短波波段，其抗干扰能力强、噪声小、音频频带宽，音质比调幅收音机好。高保真收音机和立体声收音机都是调频收音机。调频波段都在超高频（vhf）波段，国际上规定为87～108b
4、edt2901收音机电路原理
am`fm转换开关由q2`q3`r5~r8`c7组成的调频调幅转换电路，电源开关sw3转换至on状态接通电源后，q2导通，q3截止，a/f端口输出高电平，连接到主板a/f端口，一路经r107到u1的15脚，15脚高电平1c内部自动切换为调频波段。
从拉杆天线接收到的调频高频信号经c101到q101放大后由c104`l101`c106等元件组成的带通滤波器，选出fm的调频信号送至u1的12脚，u1的12脚的调频信号由内部选频放大器以及外围的pvc`c109`l103组成选频回路选频放大，由pvc`c110`l104等组成的本振电路，本振信号从7脚输入，与调频选频信号一起送到u1内部混频电路混频得出10。7mhz的调频中频信号从14脚输出。10。7mhz的中频信号经r109送到cf2陶瓷滤波器，滤除10。7mhz宽带以外大部分的杂波后，10。7nhz的中频信号从u1的17脚输入1c内部中频放大`鉴频（cf3决定鉴频曲线）。鉴频后的音频信号从u1的23脚输出。调频本振另一路信号经c111耦合送到显示驱动sc3610第35脚输入1c内部惊醒分频处理后的频率数字准确显示在屏幕上。
按动sw7，q2截止q3导通u1第15脚为低电平u1内部自动切换为调幅波段，将中波`短波转换开关至于mw时，此时磁棒天线感应到的高频调幅中波信号经pvc选频，由波段开关sw1转换送入u1的10脚。中波波段本振电路由t101`pvc等元件组成，u1的5脚的本振信号与10脚的选频信号同时加到内部混频器，混频得出455khz调幅中频信号，455khz中频信号从14脚输出。推动中短波开关选择短波1~8波段，从拉杆天线接收到的短波高频信号经c101到q101放大经c102耦合到中短波开关sw1波段开关转换从u1第10脚输入。短波1~8的短振回路由t102`t103`pvc`c112`c113等元件组成。本振信号经波段开关sw1转换从5脚输入，与10脚的短波高频信号一起送到混频器混频得出455khz的中频信号从4脚输出。14脚输出的调幅中频信号经r106`t104`cf1选频，滤除455khz宽带以外大部分杂波后，送至u1的16脚输入，中频信号在1c内部进行放大`检波，检波后的音频信号由23脚输出。调幅另一本振信号经c114送至显示驱动sc3610第33脚输入其内部进行处理，处理后的频率数字准确显示在屏幕上。
u1的23脚输出的音频信号经c123耦合从24脚输入，w1是电子音量控制电位器，控制u1第4脚的电平来控制音量。u1的23脚输出的音频信号经c123送至u1的24脚如1c内部功率放大器放大，放大后的音频信号从27脚输出推动扬声器或者耳机。
时钟控制、驱动显示电路，由液晶显示器（lcd）、sc3610、X1、c1~c6、r1~r5`sw1~sw8`q1等元件构成，sc3610的1~16脚为显示驱动输出，17、18脚为振荡输入、输出，23、24脚调节时间控制，26脚是时钟、频率模式转换，27脚为定时开关输出，32脚am/fm选择控制，33脚为amrf输入，35脚为fmrf输入，36脚接正电源。
五：调试
fm波段提示：第一步、调接收频率范围，接上电源轻按fm键，工作在fm状态，将四联可变电容调到最低端，显示屏显示fm频率，用起子调整l104振荡线圈使数字显示59mhz左右，将四联可变电容调至频率显示端，用起子调可变电容顶上振荡联微调电容f/o使显示屏上的数字显示在108。5mhz左右，反复上述调整使fm频率在59~108。5mhz范围内。第二步、调整灵敏度，将四联电容调到70mhz左右收到一个电台调整l103使喇叭输出声，再将四联可变电容调到显示106mhz左右收到一个电台，调整四联可变电容另一微调电容f/a使喇叭输出声。反复以上调整使灵敏度达到效果，用蜡将线圈封固。
中波短的调整：第一步、调接收频率范围，接上电源轻按am键，工作在am状态，将am波段开关推至mw位置转动四联可变电容调到最低端，显示屏显示am频率，用起子调整t101中波振荡使数字显示在515khz左右，将四联可变电容调至频率显示端，用起子调可变电容顶上振荡联微调电容a/o使显示屏上的数字显示在1630khz左右，反复上述调整mw频率仔15~1630khz范围内，第二步、调整灵敏度，将四联可变电容调到600mhz左右收到一个电台调整磁棒线圈位置使喇叭输出声，再将四联可变电容调到显示1400mhz左右收到一个电台，调整四联可变电容mw另一微调电容a/a使喇叭输出声。反复以上调整是灵敏度达到。用蜡将线圈封固。
短波段的调整：短波段的调整比较简单，短波用了一级高频放大电路不用调整灵敏度，只要调整频率就ok了。频率的调整也很简单，要先调好中波再将波段开关推至sw1，四联可变电容调到最低端调t102短波振荡频率显示在3。8mhz左右，短波1~5自动同步，再将开关推至sw8位置，调整t103短波振荡使频率显在17。9mhz左右，短波6~8自动同步。
amif中周t104的调整：找出一个信号比较强的短波电台，调t104使喇叭输出声音最清晰为止。
六：心得体会
此次在为期一周的电子工艺实习中，收获挺多。如果说我们以前学的都是一些理论知识，那么此次实习让我们经历了一次真正的实践。从最简单的电阻电容的识别，以及各种电子元器件的识别、使用及其检测，到电烙铁的正确使用以及正确焊接，pcb板的布局及其制作了解。都是我们感到一种新鲜感，一种强烈的求知欲在我们胸中升起。
这次的实习对我们来说无疑是一次较好的动手锻炼机会，因此从一开始就抱着一种较认真的态度，无论是从 了解无线电广播基础及其实现原理，还是后来的焊接对我来说都是一种提高。这次实习的重点任务也就是焊接，由于以前曾焊接过一些简单的电路板，于是焊接对我们来说也不是一件什么难事，但由于电子元器件布局紧密，焊接需小心对待。如果焊错了，将其取下必定要耗费一番精力不可，而且未必能够取下来。因此我是丝毫不敢怠慢。可在调试时仍然出现了一点小问题，示数显示有点不稳定，但在同学的帮助下，最终将其完美解决。
这次的实习使我明白一个道理，在现代高速发展的今天，仅仅用一些理论知识来武装大脑是不够的，我们还需要用实际动手操作能力来装扮我们的双手，只有如此才不负祖国对我们的培养，做好祖国的接班人，为祖国贡献出自己的一份力量。
电子工艺实习报告7
1、焊接工艺
1.1 焊接工艺的基本知识
焊接是使金属连接的一种方法。它利用加热手段，在两种金属的接触面，通过高温条件下 焊接材料的原子或分子的相互扩散作用，使两种金属间形成永结牢固的结合面而结合成整体。 焊接的过程有浸润、扩散、冷却凝固三个阶段的变化。利用焊接的方法进行连接而形成的接点叫焊点。
焊接工艺是指焊接过程中的一整套技术规定。包括焊接方法、焊前准备、焊接材料、焊接 设备、焊接顺序、焊接操作、工艺参数以及焊后热处理等。
我们实验中主要是PCB板的焊接。
1.2 焊接工具、焊料、焊剂的类别与作用
焊接工具有烙铁、镊子、螺丝刀、钳子等。
电烙铁的作用是加热焊料和被焊接金属，最终形成焊点。按加热方式可分为内热式、外热式等，按功能分为防静电式、吸锡式、恒温式等。本实验使用外热式电烙铁。
焊料是焊接时用于填加到焊缝、堆焊层和钎缝中的金属合金材料的总称。包括焊丝、焊条、 钎料等。焊料分软焊料和硬焊料两种，软焊料熔点较低，质软，也叫焊镴，如焊锡；硬焊料熔 点较高，质硬，如铜锌合金。本次实习使用的焊料为焊锡（铅锡合金）。
焊剂是指焊接时，能够熔化形成熔渣和（或）气体，对熔化金属起保护和冶金物理化学作 用的一种物质，又称助焊剂或阻焊剂，一般由活化剂、树脂、扩散剂、溶剂四部分组成。一般 可划分为酸性焊剂和碱性焊剂两种。作用：清除焊件表面的氧化膜，保证焊锡浸润。本实验的焊料是松香。
下面分列各工具及材料的作用。 电烙铁：熔化焊锡； 电烙铁架：放置电烙铁；
镊子：夹持焊锡或去除导线皮； 螺丝刀：拆组机器狗； 钳子：裁剪导线或焊锡； 焊锡（锡铅合金）：固定焊脚，电路板和器件电气连接； 助焊剂（松香）：加速焊锡融化，去除氧化膜，防止氧化等； 阻焊剂（光固树脂）：板上和板层间的绝缘材料。
1.3 焊接方法
手工焊接主要为五步焊接法：
1.准备施焊，检查焊件、焊锡丝、烙铁，保持焊件和烙铁头的干净； 2.加热焊件，用烙铁头加热焊件各部分，加热时不要施压；
3.熔化焊料，焊锡丝从烙铁对面接触焊件，将焊丝至于焊点，是焊料融化并润湿焊点； 4.移开焊锡，当融化的焊料在焊点上堆积一定量后，移开锡丝；
5.移开烙铁，当焊锡完全润湿后，迅速移开烙铁，在焊锡凝固前保持焊件为静止状态。
元件主要有卧式和立式两种。
2、原理***设计与仿真
2.1 Multisim仿真电路
2.2 电路仿真波形
3、印制板设计
3.1 电路原理***
3.2 机器狗的印制板***
4、机器狗的焊接、安装及调试
我们实验中所设计的机器狗是可以声控、光控、磁控的玩具。其核心是一个由555定时器构成的单稳态触发器。在三种不同的控制方法下，均以低电平触发，促使电机转动，从而达到了机器狗停走的目的。
电子工艺实习报告8
一、实习目的
这次为期一周的电子工艺设计实习，主要的目的就是让我们了解电烙铁的使用以及手工焊接的方法，其次是让我们对实习过程中需要接触到的元器件有基本的认识并了解它们的安装方法。
二、实习过程
周一：上午在理教1-202听XX老师讲解电子工艺实习周的具体时间安排以各种相关知识；
周二：上午在自动化创新基地进行焊接练习，练习目标是40个电阻、20根单股导线、20根多股导线；
周三：上午在自动化创新基地进行焊接练习，练习目标是40个电阻、20根单股导线、20根多股导线。下午在自动化创新基地进行焊接考试，考试内容是10个卧式电阻、10个立式电阻、10根导线（至少3根多股）、2个无极性电容以及2个有极性电解电容；
周四：下午在自动化创新基地焊接八路抢答器。
三、实习知识
电烙铁的使用方法：新的电烙铁，或者使用时间长后要更换新的烙铁头的电烙铁，在使用电烙铁之前应该通电给烙铁头“上锡”。首先用锉刀把烙铁头按需要挫成一定形状，然后接上电源，当烙铁头温度能升到融锡时，将烙铁头在松香上沾涂一下，等松香冒烟后在沾涂一层焊锡，如此反复进行2到3次。在使用中，应使烙铁头保持清洁，并保证烙铁头的尖头上始终有焊锡。电烙铁不宜长时间通电且不使用，同时使用电烙铁是，控制烙铁温度，并且控制好焊接时间。
焊接的注意事项：在焊接前，先检查电烙铁是否是状态，焊接过程中电烙铁应与电路板呈45度，花线刨开后应在*线上镀一层锡，镀锡时应在*线上先沾点松香，再开始镀锡，这样才能镀上锡，*线一端应紧贴电路板，放锡时应注意控制锡的用量，焊点要均匀，焊好后再剪掉多余的*线，以防止虚焊，另外焊接过程中要注意防烫伤，以及不能损害元件和印刷电路板，焊接完后应检查电路板是否出现虚焊和漏焊。
对元器件焊接要求：遵循从小到大，先低后高，先轻后重，先内后外的原则。
电阻：标记方向一致，高低一致；
电容：标记方向要仔细看，先焊无极性电容，再焊有记性电容；
二极管：正负极性一致，高低一致。
2、3印制板的拆焊
首先加热焊点，使焊点上的锡融化，然后吸走焊锡，最后取走原件。注意点：不要硬拉元件，集成电路拆焊使一根一根的加热，融锡，吸走熔锡后才能拆卸。
四、实习感悟
周一今天的实习，与其说是是实习，不如说是实习前奏曲，通过XX老师对实习周的简单时间安排介绍以及其对于些相关知识的介绍，使我们对于电子工艺设计尤其是焊接工艺的了解有了较大的提升，也让我们对于接下来的一周实习有了较大的期待。
周二今天是我有生以来第一次焊接，其实以前我就对那些工人师傅的焊接活挺感兴趣的，但苦于一直没有工具，但今天我真正体验到了焊接的幸福感。第一次拿到电烙铁，第一感觉就是“怎么没有开关呀，每次都要拔插头，太麻烦了”，上网查询来着，但毫无结果。但这已是无关紧要，待老师分发完通用板、电阻、导线、锡线之后，我迫不及待的便插上了电烙铁的插头，并开始往通用板上装电阻。其实电阻相对来说是比较容易的，尤其是在被老师夸奖之后，更是倍感小菜一碟。但随后的多股导线就让人头痛了，没有专用的去皮钳子，总是一不留神就剪断了，尤其是在导线勉强够用的情况下，更是纠结呀。好在黄天不负有心人，努力了好一阵子，总算是剪好了20根多股导线。或许是因为觉得焊机很有意思吧，晚上，我也依旧来到了自动化创新基地，继续我的焊接时光。晚上的光线比较暗淡，所以焊接也不是很利索，甚至是在修补的时候，将一个焊盘给焊掉了，导致彻底无法焊好一个立式电容，于是乎，我就焊了41个电容，希望老师能无视那个失败品。
周三今天上午，和昨天可以说是如出一辙，依旧在进行着焊接练习。但下午就有些不那么幸福了，因为考试如期而至。焊接时很有意思，但考试总是有一丝的紧张。的感觉就是手抖得不是一般的厉害，而且还更容易出汗。所以焊接起来很是不顺，最让我受不了的是我对线的长度需求产生了较大的误差，导致浪费了几乎一大半的单股导线，差一点就不够用了。但不论怎么说，离考试结束还有十分钟的时候，我完美的完成了作品，而且还对他的正面效果进行了修正，保证了视觉效果的好看，毕竟我是一个有轻微*症的人，容不下一丝瑕疵的。
周四回想今天下午的八路抢答器的焊接，我真是不知道去何处哭诉，当然我自己的失误是主因。其实总体来说，今天的焊接还是很不错的，从开始到即将完成，我一直是做的有条不紊，先10kΩ电阻、再360Ω电阻和2k2Ω、100kΩ电阻一切都是那么的完美，但在在我即将完成的时候，却猛然发现把两个一般电容装反了，我竟然忘了有大小的区别了，真是百般自责，但也没办法，只能拆焊了，但和昨天一样，我又把焊盘给拆了下来，瞬间我真是有点想重做的冲动。好在勉强弥补了之后，抱着试试看的心态继续做，最后还是可以用的。其次的一个纠结点，就是电池座的导线问题，老师没有讲解导线要如何连上去，虽然看着是要用螺丝刀将导线压进去，但是又没有螺丝刀，这是让人百般焦急呀，于是各种问人，但完全没有一个人能好好回答我，好在我想起来了以前见过很多都是直接将导线焊接在焊点处的，于是我也就这么做了，虽然焊得不是很好，但好在一切都好用。但我不得不吐槽的是，这个八路抢答器的质量真是太次了，在我第一次排队的时候，原本很好用的抢答器玩着玩着就又坏了，苦逼的只能是回去继续倒腾，但把电池卸下来再装回去又好用了，真是不想说什么了。就是在这样的曲曲折折、这么多的吐槽点中，我结束了我最后一天的电子工艺设计，虽然不是很顺，但我还是相当的热爱焊接这门技术的，希望以后还能有机会接触。
五、总结
在大一，我们所学的都仅仅是一些理论知识，只是注重理论性，而忽视了我们的实践性。而这一次的实习正如第一节课所体现的，并没有多少要我们去想，的是要我们去做。看一个东西简单，但它在实际操作中就是有许多要注意的地方，有些东西也与你的想象不一样，就比如这次的焊接八路抢答器，看到电路板，整理一下元器件，我们就基本知道要怎么去做了，但当我们真正开始焊接时，却总能出现各种错误。而我们这次的实习就是要跨过这道理论与实践之间的鸿沟。
总体来说，我是十分喜爱这次的实习的。我从小就对这种小制作很感兴趣，喜欢把东西给拆来装去，也喜欢自作主张的去修理家里的一些坏了的小电子品，虽然总是把东西搞坏甚至更坏，招来一顿骂，但我依然兴趣不该。而如今，这一周的实习可以说投我所好，让我得以放开手脚来拆来装去。
并且，通过这一周的电子工艺设计实习，我觉得自己在以下几个方面获益匪浅：
首先，对电子工艺有了初步的了解。这一周的实习让我初步掌握了焊接这门精细活，并对不同元器件的焊接以及一些注意事项有了足够的认识。这些知识与技巧不仅在这一周的实习中有用，在以后的学习中甚至是以后的日常生活中同样有着有着现实意义。
再者，充分锻炼了自己的动手能力。高中三年的学习，可以说是将我们的动手能力彻底扼杀，大学第一年也依旧如此。但没有足够的动手能力，就何谈在未来的科研尤其是实验研究中有所成就。而这一周的实习，可谓是让我们年久失修的动手能力得到了充分锻炼。
正所谓实践出真知，纵观古今，一切的发明创造都源自于实践，而这次的电子工艺设计实习可以说是我们将理论付诸实践的第一步。对于这第一步，我会铭记于心，但我同样盼望着第二步、第三步希望在一次次的实习实践中，我的动手能力可以得到质的飞跃。
电子工艺实习报告9
20XX年2月X日我申请出去实习，被学校安排到XXXX电子厂。在这里我看到了我以前没有看到过的，学到了我以前从来不会的，这是在我以前的生活中所没有的。
我刚来实习公司的时候，公司业务正在正常运行，公司内部管理有条不紊，工作量也分配均衡，而且变动也比较频繁。因此，这项工作除了要有吃苦耐劳的精神，还需要我们的及力配合。
一、学会遵从上级及公司制度。
工厂中有许多的车间，各车间有各自不同的事情。所以在工作中必须做到：
1、服从班、组长的安排。
2、严格按照作业指导书操作。
3、严格遵守工厂各项规章制度。
4、熟悉公司流程及生产流程。
二、工厂注重团队精神的同时注重培养个人能力
工厂不是个人舞台，在工厂上班是几个部门相辅相成的，所以工厂特别注重团队精神，只有相辅相成，生产线才能正常运转，公司才能正常运转；在培养团队意识的同时公司也注重个人能力，只有个人能力提升了，团队的契合度才会更好、更完美。
三、在工厂上班的优缺点
在生产线（流水线）上作业，因为一个程序分成了若干站别，所以在操作的过程中就要有高度的契合度，那就需要作业员在作业的时候提高处事的能力，
对人际交流有实质性的帮助；工厂也因个人能力不相同而分配各不相同的工作，从而培养了个人的办事能力；能有效的发挥自己的长处，同时弥补自己的不足。
四、工作体会
在多威实习的这段时间里，让我体会到做事的艰难。以前什么事都没做过，在家只知道饭来张口衣来伸手，经过这次实习，让我明白了两个道理：
1、做任何工作都要积极、认真负责；
2、要不怕辛苦、不怕困难。
最后，非常感谢学校给了我这次难得的实习机会。这次实习，给了我一个锻炼的机会，让我从中得到了很多宝贵的经验，可以讲是受益良多啊！
所以，今后，我会继续努力，不断丰富知识，不断积累工作经验，不断提高工作能力，争取做一个对社会在贡献的人。
转眼，中专的学习差不多就要告一段落，过不了多就我就要毕业了，这不，现在正进行实习呢。以前，我总是盼望早点到社会参加工作，因为我总觉得工作是一件很容易的事，可是当我离开校园，真的进入社会实习后，才真正体验到工作，并不是想象中的那样。它又苦又累，可不是一件容易的事。
一开始，我被学校安排到多威实习。上班第一天，我的心情激动、兴奋、期盼、喜悦。我相信，只要我认真学习，好好把握，做好每一件事，实习肯定会有成绩。在多威实习，我被分配到该公司的无件厂，当了一名操作员，看似简单，其实要做好它很不容易。因为，当一名操作员首先要学会如何作好一名操作员，
它最起起码的要求就是：大的要认真了解公司的整体运作、服务承诺和工作制度，小的要熟悉流程，材料等。只有这样，工作起来才能得心应手。
其次，要学会怎样与人相处和与人沟通。公司里的作业员来自五湖四海，不同地区的人有着不同的生活习惯和生活方式等，与不同地区的人相处要讲究不同的方式方法。
只有这样，才能营造良好的人际关系。最主要的是，与同事相处一定要礼貌、谦虚、宽容、相互关心、相互帮忙和相互体谅。
第三，要学会怎样严肃认真地工作。以前在学校，下课后就知道和同学玩耍，嘻嘻哈哈、大声谈笑。在这里，可不能这样，因为，这里是公司，是工作的地方，是绝对不允许发生这样的事情的。工作，来不得半点马虎，如果马虎就会出错，工作出错就会给公司带来损失。于是，我意识到：自己绝不能再像以前那样，要学会像这里的同事一样严肃、认真、努力地工作。
第四，要学会虚心接受好的东西。因为只有虚心请教才能真正学到东西，也只有虚心请教才可使自己进步快。
第五，要学会以礼待人。在实习期间，虽然很辛苦，但是，在这艰苦的工作中，我却学到了不少东西，也受到了很大的启发：
1、要认真学好专业知识，这样可以打下一个扎实和稳固的工作根基。
2、要在工作中不断学习，进一步提高自身综合素质，才能适应当今社会对人才的需求。
电子工艺实习报告10
一、实习目的
l掌握常用电子元件的识别方法
l掌握基本测量工具的使用
l掌握基本的电子工艺焊接技能
二、实习项目与时间安排
实验项目一、电源模块电路安装
实验项目二、时钟模块电路安装
实验项目三、计数器模块电路安装
实验项目四、跑马灯模块电路安装
实验项目五、触发器模块电路安装
实验项目六、比较器模块电路安装
三、实习内容
实验项目一
电源模块电路安装
电路***：
工作原理：
直流稳压电源电路由变压-整流-滤波-稳压输出四部分组成。
三端稳压器7805是由输入端、输出端和公共端组成的集成块。其中78为产品系列代号，05为输出电压值。
如***所示：J1处是交流输入，其值大约为9v。其后由四个整流二极管（4007）组成的单相桥式全波整流电路进行整流，再经电容滤波，最后由三端稳压器7805输出+5v直流电压，其中电阻（R3）为限流电阻；发光二极管（D5）为电源指示灯。
元件清单：
焊接过程：
按照先安装电阻、瓷介电容等贴板安装元件，后安装电容、三段稳压器、电源插座、发光二极管等较高较大的元件的原则进行焊接安装；
焊接完成以后，剪去电路板后面多余元件引线，检查相关焊接点，确保没有虚焊的出现；
检查各个焊点，观察其形状，对于不符合形状的进行修整或者重新焊接。
实习心得：
由于第一次使用电烙铁，而且是在电路板上面焊接电子元件，电路比较细小，显得很紧张，手有些打颤，因此掌握不好焊锡的用量，焊出来的效果比较差，虽然有些困难，但还是按时完成了任务。在这次实习中，我认识了一些电子元件的实物，增加了对电路的认识，也对电焊有了更多的了解。
实验项目二
时钟模块电路安装
电路***
工作原理：
555集成块是一种多用途的数字-模拟混合集成电路，内部由两个比较器、基本RS触发器和集成电极开路的放电三极管构成，因其内部含有三个5K电阻而得名。
整个电路是由555集成块在外部与阻容元件构成的时钟电路，最后由555集成块第三脚输出-方波信号。
通电后由发光二极管D6和D7指示其输出信号的状态。
元件清单：
焊接过程：
按照先安装电阻、瓷介电容、集成块插座等需贴板安装元件，后安装发光二极管、电解电容等较高较大的元件的原则进行焊接安装；
焊接完成以后，剪去电路板后面多余元件引线，检查相关焊接点，确保没有虚焊的出现；
检查各个焊点，观察其形状，对于不符合形状的进行修整或者重新焊接。
实习心得：
由于有了第一次焊接的经验，这一次的电焊做起来就比较的顺手了，虽然有点慢，但我感觉比第一次要好一些了，手虽然还是会颤抖，但焊锡的控制明显好多了。这次老师让我们把从电阻上面减下来金属丝用来连接其中的一些电路，让我懂得了废物回收利用。
电子工艺实习报告11
虽然这次实习只有两周的时间，可它真的让我学到了很多很多，首先加强的就是我的动手能力，其次就是我对问题的分析能力，以及帮助自己和别人排除一般故障的能力，真是要谢谢学校能安排这样的实习。
我觉得我除了有良好的心态，还要有扎实的理论知识，在操作时知道自己的目的，使学到的理论知识得到验证。实践出真知，所有发明创造无一不是在实践中得到检验的。没有足够的动手能力，就不能在未来的科研尤其是实验研究中有所成就。所以也必须要多培养动手能力，对我们将来去适应陌生事物是有很大帮助的。
在学习理论知识时，我学会了电阻与电感的识别：电阻就是用色环颜色来表示阻值的电阻的，色环标志法为：黑0棕1红2橙3黄4绿5蓝6紫7灰8白9金5%银10%。色环电阻又分为四色环和五色环两种。当电阻为四环时，最后一环必为金色或银色，那么前两位为有效数字，第三位为乘方数，第四位为允差;当电阻为五环时，最後一环与前面四环距离较大，前三位为有效数字，第四位为乘方数，第五位为允差。电感一般有直标法和色标法，色标法与电阻类似。
此外，我还学会了辨认二极管与电解电容的极性，对于二极管：灰色为负;对于电解电容：长正短负。知道了这些，为元件的安装带来了许多方便。
在了解了焊接的基础知识后，就是要进行实际操作了。
首先是对贴片元件的焊接，主要步骤是：
1、解冻、搅拌焊锡膏：从冷藏库中取出锡膏解冻至少4小时恢复至室温，然后进行搅拌。
2、焊膏印刷机印制：定位精确，采用合适模版，刮刀角度35-65度涂焊膏，量不能太多也不能太少。
3、贴片：镊子拾取安放，手不能抖，元件轻放致电路板合适处。完成后检查贴片数量及位置。
4、再流焊机焊接：根据锡膏产品要求设置合适温度曲线。
5、检查焊接质量及修补。
需要注意的是：
1、smc和smd不能用手拿;
2、用镊子夹持不可加到引线上;
3、ic1088标记方向;
4、贴片电容表面没有标签，要保证准确及时贴到指定位置。
然后是手工焊接，在练习焊接时，我时刻默念老师教的焊接步骤，遵循正确的步骤才是最简洁的方法。手工焊接操作步骤：
1、准备焊接：准备焊锡丝和烙铁。
2、加热焊件：烙铁接触焊接点，使焊件均匀受热。
3、熔化焊料：当焊件加热到能熔化焊料的温度后将焊丝至于焊点，焊料开始熔化并湿润焊点。
4、移开焊锡：当熔化一定量的焊锡后将焊锡丝移开。
5、移开烙铁：当焊锡完全湿润焊点后移开烙铁。
操作体会：
1、掌握好加热时间，在保证焊料湿润焊件的前提下时间越短越好。
2、保持合适的温度，保持熔铁头在合理的温度范围。一般经验是烙铁头温度比焊料温度高50摄氏度为宜。
3、用烙铁头对焊点施力是有害的。
虽然手多次被烫伤，但是我总结出“先放烙铁后放焊锡丝;先撤焊锡丝后撤烙铁”的经验。而且我觉得这是接触电子的开始，以后还要接触更多，为以后的学习打好良好的基础与健康心理，所以我要多练习，多总结，多观察，记笔记，从经验中分析出要点与方法。一开始老师让我们在实验电路板上卸零件然后再焊上，这对我来说是很有意思的事情，冷静的思考一下，其实这也是让我们充分的了解焊接的特性，多加练习才能熟能生巧。我觉得这是最有意义的事情，又非常快速的锻炼了焊接的技巧，又激发了大家的兴趣，使课堂得到双赢的效果。最终总结出非常有效的方法，功夫不负有心人，我做的收音机不仅成功了，还可以收到很多频道呢!
利用之前的经验，我又很成功的完成了数字万用表的装焊，果然效率很高，虽然我在组装数字万用表的外壳时上面的小珠子总是在旋转档位时掉下来，但是通过老师、同学的帮助和自己的尝试，终于找到了一个好办法，就是在珠子上及其附近涂点润滑油(实际上是舍友的面霜)，果不其然，旋转档位时变得灵活了许多，最后也取得了不错的成绩。
期间，一直在用protel99se软件绘制fm收音机和数字万用表的原理***和pcb板***，通过自己动手画***，使我知道了很多元件的封装，受益颇深。
这次实习让我明白了只想是没有用的，必须去观察，去学习，去实践考察，只有这样才能有实质的进步，还有要和同学共同讨论，解决各种困难，在困难中你能了解更多的非课本的知识，还能再找错误的同时锻炼你的观察力，所以我知道了很多零件的作用，并了解到什么样的现象是哪块的电子区域出现了错误，小小的成功给我很大的动力，我知道我会继续努力的。
在整个的实习中我学习了很多的东西，使我眼界打开，感受颇深。简单的焊接使我了解到人生学习的真谛，课程虽然结束了，但学习还没结束，我知道作为信息时代的大学生，作为国家重点培育的高科技人才，仅会操作鼠标是不够的，基本的动手能力是一切工作和创造的基础和必要条件。
电子工艺实习报告12
通过这次实习不仅自己动手完成了一个收音机，更过的是学到了很多东西，电子工艺实习总结。首先巩固了电子学理论，增强了识别电子元器件的能力，通过对元器件的测量，也增强了对万用表的使用能力。其次，培养了我们的动手能力，实践是检验真理的唯一标准，理论的东西只有通过实践环节的检验，才是真实的。通过组装超外差式收音机，我们明白了其工作原理、学会了焊接技术。还有此次实习还锻炼了我们解决问题的能力，在实习中我们遇到了各种各样的问题，通过此次实习我们懂得了面对一个问题，要不慌不忙，理清思路，寻找问题的根源，然后一步一步的解决问题。
这次实习让我明白了有时想是没有用处的，还必须去考察，去学习，去实践考察，只有这样才能有实质的进步，还有要和同学共同讨论，解决各种困难，在困难中你能了解更多的非课本的知识，还能再找错误的同时锻炼你的观察力，所以我知道了很多零件的作用，并了解到什么样的现象是哪块的电子区域出现了错误，小小的成功给我很大的动力，我知道我会继续努力的，实习总结《电子工艺实习总结》。
在整个的实习中我学习了很多的东西，使我眼界打开，感受颇深。简单的焊接使我了解到人生学习的真谛，课程虽然结束了，但学习还没结束，我知道作为信息时代的大学生，作为国家重点培育的高科技人才，仅会操作鼠标是不够的，基本的动手能力是一切工作和创造的基础和必要条件。
存在的问题与建议
在实习中存在的问题主要有：电路板上的焊点有些不符合标准；尤其是导线焊接的不好，容易脱落；万用表有的不准确，有的接触不良，导致我们测量数据的时候很容易出现错误；组装完成的收音机的天线老是滑动，导致优势收听不到广播台或收听的台较少，用纸塞，时间长了，纸很容易脱落。
另外，至于建议，建议老师多给我们讲下理论知识，让我们更深入的了解其工作原理。
电子工艺实习报告13
一、实习目的
了解日光灯的工作原理。
学习安装简单的照明线路。
练习如何认识和使用试电笔。
二、实习内容
日光灯结构
日光灯灯管的内壁上涂有一层荧光粉，灯管两端各装有两根灯丝，管内在其真空情况下充有少量氩气和水银。当镇流电路在灯管两端产生约400V～600V高压时，灯丝发热使管内水银汽化，使管内的气体产生电离,形成自由移动的电离子，这种电离子被荧光粉吸收后转换成另一种近似日光的可见光。
空气开关结构
空气开关是一种半自动开关电器。它集刀开关、熔断器、热继电器和欠压继电器的功能于一体，是一种可手动合闸和分闸，又能在欠压、失压、过载或短路故障发生时自动分闸的电气器件。
三、实习所需元件
电源插头、闸刀开关、保险丝、卡口灯头、开关、白炽灯、日光灯、导线若干
四、实习步骤
先把闸刀开关、吊线盒、拉线开关预置的位置固定好。
闸刀开关的安装，必须使闸刀向上推时为闭合状态，不可倒装。
拉线开关必须与火线串接，螺口灯头的螺旋套必须与零线连接。灯头和吊线盒接线时裸铜丝不能外露，以防短路和触电。
闸刀开关的进线端用插头接线，接线时注意不要使连接插头的两根导线的裸露部分相互接触而发生短路现象。
经检查无误后，在闸刀开关上接好功率相配的保险丝，装上灯泡后将电源插头插入实验室电源插座内，将闸刀开关合上，拉动拉线开关，看灯泡是否发光。
用试电笔测试你的开关是否接在火线上，如果没有，可将电源插头调向。 将插头取下，拆除电路。
五、注意事项
学生安装电路完毕后，须经老师检查方能接通电源。
出现异常情况，应立即拉闸断电，拔掉电源插头。
开关必须安装在火线上。
凡是导线接头处，都必须用绝缘胶布把裸露的导线包扎好，不能用其它胶布代替绝缘胶布。
在拆除电路时，应首先将总电源断开，方能动手拆除电路。
严禁带电操作，以防触电事故发生。
六、小结
这次我们需要安装和调试照明电路，该电路可以说是比较简单的，在日常生活中都能见到。不过毕竟是第一次真正的自己动手实物连接，所以效率不高，而且在摆线和摆放元器件上，也不够美观，这些都是值得改进的地方，老师也给我们做了示范，希望在下次实习中能有进步。
电子工艺实习报告14
一、实习资料
在电子工艺实习的过程中，我们很好的完成了调频调幅收音机的组装，电子工艺实习总结报告。期间，我学到了很多宝贵的经验和相关的电子技术知识。在这次的收音机组装中，焊接工艺占了很重要的分量。对于零散的电子元件，透过焊接，才能构成一个完整的系统。而焊接的好坏，就直接影响着这个系统的稳定性。掌握焊接和电子工艺的操作技术，光靠看书本和讲解是不行的。我们务必深入到实习中，毕竟实践出真知。同时，在实习中，我们还务必将书本中的知识很好的应用到实践操作中。
透过这次实习，我深刻的认识到了，理论知识和实践相结合是教学环节中相当重要的一个环节，只有这样才能提高自己的实际操作潜质，并且从中培养自己的***思考、勇于克服困难、团队协作的精神。
实习，能够很好地培养我们的动手潜质。透过实习，我们不仅仅学会了调频收音机的组装，还从中学会了电子元件的焊接，以及收音机的检测与调试。在整个实习过程中，对于我们，挑战性的工艺就是元器件的焊接。焊接是金属加工的基本方法之一，看起来容易，实则不然。
（一）插接式焊接（THT）
操作步骤：首先准备好焊锡丝和烙铁。电烙铁的初次使用需要给烙铁头上锡：将焊锡丝融化并粘在烙铁头上，直到融化的焊锡呈球状将要掉下来的时候停止上锡。然后将电烙铁预热，使其到达必须的温度，之后将焊锡丝和烙铁同时移到焊接点，利用烙铁的温度使焊点预热，当焊件加热到能熔化焊料的温度后将焊丝至于焊点，焊料开始熔化并湿润焊点。当熔化必须量的焊锡后将焊锡丝移开。当焊锡完全湿润焊点后移开烙铁。
操作要点：在手工烙铁焊接中，焊件往往都容易被污染，因此一般需要进行表面清理工作，手工操作中常用砂纸刮磨这种简单易行的方法来去除焊接面上的锈迹、油污、灰尘等影响焊接质量的杂质。在焊接的过程中能够使用松香来促进焊接，使之能更加好的焊接，但是也不能使用过量。适宜的焊接剂就应是松香水仅能浸湿的将要构成的焊点，不好让松香水透过印刷版流到元件面或插孔里。使用松香焊锡时不需要再涂焊剂。在焊接的过程中，烙铁头容易氧化构成一层黑色杂质的隔热层，使烙铁头失去加热作用。因此我们需要用一块湿布或湿海绵随时擦去烙铁头上的杂质。在焊接的过程中，我们要保证焊锡的量的适量，同时在焊接的过程中我们要固定好焊件，在撤离烙铁头的时候要快速，防止产生毛刺。
完成资料：用手工焊的方法，利用导线在万能板上焊接出字体，了解和初步掌握了手工焊的基本操作方法。
（二）贴片式焊接（***T）
此刻越来越多的电路板采用表面贴装原件，同传统的封装相比，他能够减少电路板的面积，易于大批量的加工，布线密度高。贴片电阻和电容的引线电感大大减少，在高频电路中具有很大的优越性。表面贴装元件的不便之处是不便于手工焊接。
操作步骤：固定好电路板，取助焊剂用镊子轻轻的夹住电子元件，利用热风***吹出的热风将原件和电路板之间的焊锡融化，在焊锡融化的瞬时将原件取下。
操作要点：
1、在焊接之前先在焊盘上涂上助焊剂，用热风***处理一遍，以免焊盘镀锡不良或被氧化，造成不好焊，芯片则一般不需处理。
2、用镊子留意地将电子芯片放到PCB板上，注意不好损坏引脚。使其与焊盘对齐，要保证芯片的放置方向正确。把热风***的温度调到300多摄氏度，用工具向下按住已对准位置的芯片，在两个对角位置的引脚上加少量的焊剂，仍然向下按住芯片，焊接两个对角位置上的引脚，使芯片固定而不能移动。在焊完对角后重新检查芯片的位置是否对准。如有必要可进行调整或拆除并重新在PCB板上对准位置。
3、开始焊接所有的引脚时，应在烙铁尖上加上焊锡，将所有的引脚涂上焊剂使引脚持续湿润。利用热风***的热风使焊锡融化，直到看见焊锡流入引脚。在焊接时要持续热风***与被焊引脚并行，防止因焊锡过量发生搭接。
4、焊完所有的引脚后，用焊剂浸湿所有引脚以便清洗焊锡。在需要的地方吸掉剩余的焊锡，以消除任何短路和搭接。最后用镊子检查是否有虚焊，检查完成后，从电路板上清除焊剂。
5、电子元件不能用手直接拿。用镊子夹持不可加到引线上。贴片电容表面没有标签，要保证准确及时贴到指定位置。贴片过程要求元件与相应的焊盘对位正确，在贴片的过程中尽可能的避免贴偏后，再去纠正。同时注意保护各种元器件不在操作时发生管脚变形、静电击坏、污染等现象。贴装完的板子要做到轻拿轻放，避免元器件受震动产生偏移。
完成资料：将手机电路板上的元件依次取下后，再依次将元件焊接上电路板。透过将元件的取下与焊接，进一步的熟悉了贴片式焊接的焊接方法和注意事项。
（三）制作电路板（PCB板的制作）
我们采用的是激光打印法，老师给我们早已印刷好电路***的热转印纸和敷铜板，我们用砂纸将敷敷铜板打磨干净，将热转印纸贴在敷铜板上用胶带固定好，反复透过照片过塑机，这样墨粉就完全吸附在敷铜板上，趁热揭去热转印纸，将揭去热转印纸的敷铜板放入三氯化铁液体中腐蚀，腐蚀完后取出用热水冲洗，最后用砂纸磨去电路板上剩余的墨粉，印刷电路板便制作成功了。
（四）收音机的制作
上午我们在老师那里领到了这次收音机的零件，透过老师对在制作过程中的注意事项的嘱咐，我们来到了实验室埋头开始了自己制作之旅。我们在安装前对零件进行了检查：
（1）对照***纸检查印制板（***B）：观察***形是否完整，有无短、断缺陷，孔位及尺寸是否和***纸一样，表面涂覆（阻焊层）是否完整。
（2）检查外壳及结构件：按材料表清查零件品种规格及数量（表贴元器件除外），检查外壳有无缺陷及外观损伤，耳机是否完好。检查完零部件后就开始丝印焊膏，并检查印刷状况，按照工序流程贴片：贴片顺序：C1/R1，C2/R2，C3/V3，V4/R3，C4/C5，SC1088/C6，C7，C8/R4，C9，C10，C11，C12，C13，C14，C15，C16。其中有几点注意事项：***C和***D不得用手拿，用镊子夹持不可夹到引线上，IC1088的标记方向，贴片电容表面没有标志，必须要保证准确及时贴到指定位置。将贴片焊接完后记得及时检查贴片数量及位置并检查焊接质量将没有焊接好的地方重新焊接好，确保最后的成功。安装完***T后就要安装THT元器件。在安装的过程中必须要注意元件的正确安装，例如变容二极管的极性，发光二极管的安装高度等。
当元器件全部安装完毕后，就要开始调试和总装：所有元器件焊接完成后目视检查。搜索电台广播，调接收频段，调灵敏度。固定***B，装外壳。当一切完成后再次检查：装入电池，插入耳机进行检查，使：点源开关手感良好，音量正常可调，收听正常，表面无损伤。
（五）企业见习参观
XX日下午我们来到XX公司，走进该公司的生产车间，琳琅满目的生产设备映入眼帘，经过带队老师的说，我们熟悉了各种生产设备的工作原理及其先进性，初步了解了生产的工艺流程和主要设备的构造及操作。
透过短暂的对企业的参观，虽然没有进入车间近距离参观，但是透过玻璃还是能够感受到工人们的那份刻苦和细致，现代科技时代飞速发展中，高技术产品的种类越来越多，生产工艺以及生产流程也各不相同。但不论是何种产品，从原料加工到制成产品都是遵循必须的生产原理，透过一些主要设备及工艺流程来完成的。而且永远也不好妄***用机器替代手工，机器无论在怎样快速也无法替代人的劳动。而且这不仅仅仅时劳动，还是热情的传递。
二、实习心得
实习的过程虽然短暂，但是我从中获得了很多：
一对电子工艺的理论有了初步的系统了解。我们了解到了焊普通元件与电路元件的技巧、印制电路板***的设计制作与工艺流程、工作原理与组成元件的作用，透过这次电子工艺实习，我掌握了电子产品安装焊接的基本工艺知识，掌握了手工焊接技术，能够***的焊接电子产品，掌握了电子产品的一般调试原理，能够***的完成制作产品的调试工作。这些知识不仅仅在课堂上有效，对以后的电子工艺课的学习有很大的指导好处，在日常生活中更是有着现实好处。
二对自己的动手潜质是个很大的锻炼。实践出真知，纵观古今，所有发明创造无一不是在实践中得到检验的。没有足够的动手潜质，就奢谈在未来的科研尤其是实验研究中有所成就。
我很感谢老师对我们的细心指导，从他那里我学会了很多书本上学不到的东西，老师教会我们怎样把理论与实际操作更好的联系起来，这些东西无论是在以后的工作还是生活中都会对我起到很大的帮忙。
一周的实习虽然短暂，但却磨练做事的心态，改变不良的习惯。透过实习讲述本上的知识运用到实际的生活工作中，自己的动手潜质得到了很大的锻炼，培养了应对困难解决困难的勇气，提高了解决问题的潜质。
实习让我们更充实，更丰富，这就是一周实习的收获吧！但愿有更多的收获伴着我，走向未知的将来。
电子工艺实习报告15
实习时间：
20XX年6月12日至6月25日（期间端午节放假三天）
实习地点：
华北水利水电学院综合实验楼1007实验室
实习人：
王仁宗
实习目的：
电子工艺实习，使我们对电子元件焊接以及半导体收音机和数字万用表的装配工艺有了一定的感性和理性认识，以及对电路板的一些知识。收音机和万用表的安装、焊接以及调试；让我们了解了电子产品的装配过程；掌握电子元器件的识别和质量检验，学会了整机的装配工艺；同时也培养了我们综合运用所学的理论知识和基本技能的能力，尤其是培养我们的***分析和解决问题的能力。
实习辅导老师：
申老师，运老师
实习器材
电烙铁及支架、焊锡膏、焊锡丝、万用表、斜口钳、螺丝刀、镊子、实验所需元器件清单等
实习内容：首先我们需要熟悉各个元器件，包括电阻、电容、二极管、三极管等，认识了半导体收音机装配的元器件，熟悉常用电子器件的类别、型号、规格、性能及其适用范围，能够读出电阻的阻值和各个元器件的量值大小。由辅导老师给我们讲解了焊接时的一些技巧，每人发了一个练习用电路板，尝试着初步的手工焊接，慢慢熟悉焊接的基本技巧。手工焊接是一个技术活，稍有不慎就可能导致元器件丧失其部分性能，甚至导致元器件报废。
我们先进行了恒兴牌S60袖珍型收音机元器件的焊接，首先我们得看懂收音机的电路***，然后是认识电路***上所对应的元器件，找到所对应的实物，在焊接前应该用万用表将各个元件测量一下，做到心里有数。安装的过程中我们应该按照先装低矮和和耐热的元器件（如电阻），然后再装大一点的元件（如中周、变压器），最后装怕热的元器件（如三极管、二极管等）。电阻在安装时选择好阻值根据两孑L的距离弯曲电阻脚可采用卧式紧贴电路板设计，也可以采用立式安装，高度要统一。另外瓷片电容和三极管的脚剪的长度要适中，不要剪得太短，也不能留得太长，他们不要超过中周的高度，电解电容要紧贴线路板立式安装焊接，太高会影响后盖的安装。对于磁棒线圈的四根引线头可以直接用电烙铁配合松香锡丝来回摩擦几次即可自动镀上锡，四个线头对应的焊***路板的铜泊面。由于调谐用的双连接盘安装时离电路板很近，所以在它的圆周内的高出部分的元件脚在焊接前要先用斜口钳剪去，以免安装或调谐时有障碍，影响拨盘调谐的元件有T2和T4的引脚以及接地焊片、双连的三个引出脚、电位器的开关脚和一个引脚脚。对于耳机插座的安装，焊接时速度要快，以免烫坏插座的塑料部分而导致接触不良。发光二极管的安装要根据外壳上给出的部位，正确布局。喇叭安放挪位后再用电烙铁将周围的三个塑料柱子靠近喇叭边缘烫下去把喇叭压紧以免喇叭松动。安装完毕后，装上电池，用万用表分别测量D、C、B、A四个电流缺口，若被测量的数字在规定的参考值左右即可用烙铁将这四个缺口依次连通，再把音量开到最大，调双连拨盘即可收到电台。
最后经过自己的辛苦努力，收音机终于收到了电台，第一次自己制作出一个小产品，收获颇丰。
再然后我们又进行了万用表的焊接，主要通过数字万用表的安装和调试操作实习，了解数字万用表的基本原理与安装工艺，掌握一般元器件识别与检测，练习常用仪器的使用，掌握焊接技术和数字万用表的检测方法。
看了说明书，核对清点了各个元器件，了解了工作原理以后就是焊接，由于电路板空间有限，部分电阻需要采用立式焊接，以为余下的元器件保证空间，所有元器件焊接完毕后，接下来需要组装所有零件，最困难的应该就是旋钮安装了。把V行弹簧片轻装到旋钮上，再将两个小弹簧放入旋钮两圆孔内，把两个小钢珠放到表壳中间位置，然后把旋钮按相应的方向放入表壳即可，然后把印制板放进表壳，用螺钉紧固，最后装上电池这样就完成了万用表的焊接和组装。我自己焊接组装的万用表也正常工作了，或许是由于焊接过程中出现的问题吧，万用表归零总是有点问题，但是第一次焊接完毕就可以显示正常，我对自己的作品还是很满意的。
实习体会：经过两个星期的电子工艺实习，培养了我们的实践能力和创新精神，虽然时间不长，可是仍然让我学到了很多很多，首先加强的就是我的动手能力，其次就是我对问题的分析能力，以及排除一般故障的能力，真的非常感谢学校安排的这样的学习。我学会了基本的焊接技术，收音机的检测与测试，万用表的基本原理与安装工艺，掌握了一般元器件的识别与检测，练习常用仪器的使用，知道了电子产品得经过焊接、组装和测试，才能完成最基本的工序。在练习焊接时，虽然多次失败，但我从没放弃，在申老师和运老师的指导下，在自己的不懈努力下，功夫不负有心人，最终我制作的产品都正常工作了。
经过这次学习，又让我们重新明白了许多东西，而且这是我们以后的专业课学习中也是很有用的。还让我明白了必须去考察，去学习，去实践考察，只有这样才能有实质的进步，还有要和同学共同讨论，解决各种困难，在困难中能了解很多课本上没有的知识，还能在寻找错误的同时锻炼我们的观察力。非常感谢申老师和运老师对我们实习过程中的精心指导，小小的成功会给我很大的动力，我会继续努力的。
电子工艺实习报告16
姓名：
专业：
实习时间：
实习地点：
电力电容器有限职责公司
证券有限职责公司
集团有限公司
实习目的：
我们的实习目的主要是了解一般企业的主要营运管理模式、企业的经营范围、企业的机构设置等。虽然我们无法深层次的考察这些企业，但也能了解并学到一些东西，也必须程度上给了我们很好的启示。
实习单位简介
电力电容器有限职责公司拥有专门从事新材料、新技术及新产品研究和开发的试验研究室、高压试验大厅。其中试验研室是我国电力电容器行业能够全面进行介质材料的理化和电气性能组合应用性能研究的研究基地。企业于1997年经过iso9001质量体系认证，建立的质量管理体系贴合iso9001：标准，产品的技术经济水平和产品研究开发本事处于国内水平。
证券有限职责公司前身是1988年创立的证券有限职责公司，是中国首批成立的证券公司之一，增资扩股到8亿元并更名为证券有限职责公司，是区内注册的的全国性综合类券商。10月，证券获得首批规范类券商资格。证券中山中路证券营业部位于市中山中路46号置业广场证券大厦，是目前规模，软硬件设施最先进，服务质量良的证券营业部之一。
集团有限公司是一家生产销售发动机曲轴、汽车离合器、变速器等汽车零部件和低速卡车为主营业务的高心技术企业。其注册资本为1亿元人民币，总资产为6。8亿元人民币，员工2300多人，其中各类管理和技术人员160多人。
集团拥有汽车部件有限公司、曲轴有限公司、襄樊东康曲轴有限公司、北京汽车部件有限公司、传动系统有限公司、五菱车辆有限公司、清华—汽车系统技术开发研究所等7家生产和研发机构，构成了研发—投资—零部件加工—系统制造的新型企业集团。集团及下属子公司均经过isots16949：等质量管理体系标准认证，多年来资信等级一向坚持aaa以上。
实习资料
实习第一天，我们去了电力电容器有限职责公司和证券有限职责公司。我们的实习主要是以参观为主，9日上午8点20分，我们从雁山校区出发，9点到达电力电容器有限职责公司，在一段时间的等待后我由接待人员和带队教师领我们进行参观。我们主要参观了三个大是车间，首先是动力车间。说是动力车间，但我看不出哪里有动力，也许是我的理解错误了。
车间里主要生产的是一些小零件，具体是什么样的零件，负职责也没有太多的解释，经过双眼我们能看到的也就是一些形状不一的零件。之后我们又到了金工车间，在那里我们看到了很多大型的机器设备，以及一些成品和半成品，产品过多以至于车间都变得很小了。最终是美化车间。顾名思义，这个车间肯定是对产品进行美化的车间咯。的确也是这样的，这个车间的整体都建在山洞了，里面很多大罐状的机器装置，那就是用来美化产品的装置。这个车间名字很好听，但里面的气味可就不好闻了，我刚走到门口就受不了了。
气味不好闻，但也必须的跟着大部队走，所以只能捂着鼻子走完这最终一个车间。和美化车间一样，其他车间的环境也相当恶劣。到处是机器轰鸣声，空气里弥漫着令人作呕的各种油气和化学品混合发出的臭味，通风又差。我不禁疑问，这样的环境也能工作吗？
然而，的确是这样的，这些工人常年在这种车间里劳作。环境十分的恶劣，他们却依然能生产出国内较为知名的产品，这是十分的不容易的。换一个角度说，也从侧面反映了管理层的管理有效，做出了正确的管理决策，以及多年来构成的良好的企业文化深深的影响着厂里的每一个人。由此可见，正确的管理，英明的决策和良好的企业文化对一个企业的生存是多么的重要。
午时14点20分我们从屏风校区出发，来到位于中山中路的证券营业部。相比与电力电容器厂，证券的交易大厅简直就是天堂。此处装修虽算不上奢华，甚至能够说是简单。从外头看不出它就是一个证券交易所。一进门就能看见证券交易所的标志股票走势***。那些闪动着不断变化的数字让我兴奋不已。我已经在幻想自我入市，然后在股市里呼风唤雨。然而事实是我对股票仍然知之甚少，以至于我越看越晕。相反周围的股民却一个个满脸痴迷。
看着这么火爆的场面，我真怀疑金融危机是不是已经过去？在负责人的带领下我们参观了证券交易大厅的咨询处和开户窗口，最终又到三楼看了一下，大客户区，那里的电脑都是一人一台。可是在那里场面过于压抑，所以我又回到了交易大厅，在那里我了解到，能够说是一个中介，主要经过的系统来帮忙股民完成股票交易。午时股市收市后负责接待的人给我简单的介绍了一些股票、债券之类的知识。虽是懵懂一片，但还是了解到了一些以前所不知的东西，比如：当天买入的股票只能在第二天开市后才能出售。也更加深刻的认识到电子商务对于股市交易的重要性。
实习第二天，我们去了集团有限公司。相对于前一天的实习我们都已经没有太多是热情了，可能是因为天气太热，也可能是因为只参观不动手的实习让人很没有活力。
上午8点20分我们从雁山出发，我们的目的地是临桂。路程相对远了一些，但看到的东西也多了很多。给我印象最深的是那里有好多在建中的房地产项目，这些东西使这片土地更显得生机勃勃。
一下车，抬头就看见标志性的建筑，的办公大楼。这的确是很有气势的建筑，楼顶的的标志清晰可见。可见的实力真的不弱。这从他们接待我们的方式就能看出，这是一家相当成功的企业。我们一下车就在路边坐下，但很快我们就被告知不能这样到处乱坐，之后他们告诉我们说是：有这样的规定！
接下来我们就被带到了曲轴厂。总共有两个曲轴厂，新厂的环境相当不错，机器设备也很好，工人素质和技能都很了得。在旧厂，虽然环境没有那么好，可是工人的热情依然不低。同样的情景也出此刻齿轮厂。在参观的途中接待人员不停的要求我们整理好队伍，不停的提醒我们要在黄色区域内走，以及不要动手等。我想这种严谨的作风也应当是他们企业文化的一种延伸。由此也就不难理解为什么取得成功。
总结与体会
这次的认识工管的实习，在三个不一样的企业里我看到了得到了不一样的东西。不一样的经营模式，不一样的经营理念，当然他们也有相同的，比如：良好的企业文化，优秀的管理团队，以及员工的超强的执行力等。另外，在参观的过程中，我也了解到一些他们在企业内部管理和外部销售的一些模式，他们现行的模式主要是传统的模式。异常是销售模式，很少有电子营销等方式。在这方面如果能用电子商务来改善现行的管理模式和营销模式，我想效果应当不错。
在这次认识管理认识实习过程，使我认识到自我以前拘泥于课堂和书本学习是不够的，以后更应当重视社会实践本事的培养，要多走出去看，去学习，去了解一些企业的实时操作，仅有这样才能真正提高自我。
电子工艺实习报告17
一、目的意义
熟悉手工焊锡的常用工具的使用及其维护与修理。基本掌握手工电烙铁的焊接技术，能够***的完成简单电子产品的安装与焊接。熟悉电子产品的安装工艺的生产流程，印制电路板设计的步骤和方法，手工制作印制电板的工艺流程，能够根据电路原理***，元器件实物。了解常用电子器件的类别、型号、规格、性能及其使用范围，能查阅有关的电子器件***书。能够正确识别和选用常用的电子器件，并且能够熟练使用普通万用表和数字万用表。了解电子产品的焊接、调试与维修方法。通过收音机的通电监测调试，了解一般电子产品的生产调试过程，初步学习调试电子产品的方法，培养检测能力及一丝不苟的科学作风。
二、原理
天线收到电磁波信号，经过调谐器选频后，选出要接收的电台信号。同时，在收音机中，有一个本地振荡器，产生一个跟接收频率差不多的`本振信号，它跟接收信号混频，产生差频，这个差频就是中频信号。中频信号再经过中频选频放大，然后再检波，就得到了原来的音频信号。音频信号通过功率放大之后，就可送至扬声器发声了。天线接收到的高频信号通过输入电路与收音机的本机振荡频率（其频率较外来高频信号高一个固定中频，我国中频标准规定为465KHZ）一起送入变频管内混合一一变频，在变频级的负载回路（选频）产生一个新频率即通过差频产生的中频，中频只改变了载波的频率，原来的音频包络线并没有改变，中频信号可以更好地得到放大，中频信号经检波并滤除高频信号。再经低放，功率放大后，推动扬声器发出声音。
三、安装调试
1、检测
（1）通电前的预备工作。
（2）自检，互检，使得焊接及印制板质量达到要求，特殊注意各电阻阻值是否与***纸相同，各三极管、二极管是否有极性焊错，位置装错以及电路板铜箔线条断线或短路，焊接时有无焊锡造成电路短路现象。
（3）接入电源前必须检查电源有无输出电压（3V）和引出线正负极是否准确。
初测。
（4）接入电源（注意+、—极性），将频率盘拨到530KHZ无台区，在收音机开关不打开的情况下首先测量整机静态工作总电流。然后将收音机开关打开，分别测量三极管T1～T6的E、B、C三个电极对地的电压值（即静态工作点），将测量结果填到实习报告中。测量时注意防止表笔将要测量的点与其相邻点短接。
2、调试
经过通电检查并正常发声后，可进行调试工作。
（1）调中频频率（俗称调中周）
目的：将中周的谐振频率都调整到固定的中频频率“465KHZ”这一点上。
a、将信号发生器（XGD—A）的频率选择在MW（中波）位置，频率指针放在465KHZ位置上。
b、打开收音机开关，频率盘放在最低位置（530KHZ），将收音机靠近信号发生器。
c、用改锥按顺序微微调整T4、T3，使收音机信号最强，这样反复调T4、T3（2～3次），使信号最强，使扬声器发出的声音（1KHZ）达到最响为止（此时可把音量调到最小），后面两项调整同样可使用此法。
（2）调整频率范围（通常叫调频率复盖或对刻度）
目的：使双联电容全部旋入到全部旋出，所接收的频率范围恰好是整个中波波段，即525KHZ～1605KHZ。
a、低端调整：信号发生器调至525KHZ，收音机调至530KHZ位置上，此时调整T2使收音机信号声出现并最强。
b、高端调整：再将信号发生器调到1600KHZ，收音机调到高端1600KHZ，调C1b使信号声出现并最强。
c、反复上述a、b二项调整2～3次，使信号最强。
（3）统调（调敏捷度，跟踪调整）目的：使本机振荡频率始终比输入回……
1、高端调整：再将信号发生器调到1600KHZ，收音机调到高端1600KHZ，调C1b使信号声出现并最强。
2、反复上述a、b二项调整2～3次，使信号最强。
（3）统调（调敏捷度，跟踪调整）
目的：使本机振荡频率始终比输入回路的谐振频率高出一个固定的中频频率“465KHZ”。
方法：低端：信号发生器调至600KHZ，收音机低端调至600KHZ，调整线圈T1在磁棒上的位置使信号最强，（一般线圈位置应靠近磁棒的右端）。
高端：信号发生器调至1500KHZ，收音机高端调至1500KHZ，调C1a’，使高端信号最强。
在高低端反复调2～3次，调完后即可用蜡将线圈固定在磁棒上。
四、总结
问题分析：在电焊收音机得时候，焊接最需要注意得是焊接得温度和时间，焊接时要使电烙铁得温度高与焊锡，可是不能太高，以烙铁接头得松香刚刚冒烟为好，焊接得时间不能太短，因为那样焊点得温度太低，焊点融化不充分，焊点粗糙容易造成虚焊，而焊接时间长，焊锡容易流淌，使元件过热，容易损坏，还容易将印刷电路板烫坏，或者造成焊接短路现象、
焊接顺序：
一、焊接中周，为了使印刷电路板保持平衡，我门需要先焊两个对角得中周，再焊接之前—定要辨认好中周得颜色，以免焊错，千万不能一下子将三个中周全部焊再上面，这样以后得小元件就不好按装
二、焊接电阻，测好电阻的阻值然后别在纸上，我门要按R1——R8的顺序焊接，以免漏掉电阻，焊接完电阻之后我门需要用万用表检验一下各电阻是否还和以前得值是一样（检验是否有虚焊）。
三、焊接电容，先焊接瓷介电容，要注意上面得读数，紧接这就是焊电解电容了，特别要注意长脚是"+"极，短脚是"—"极。
四、焊接二极管，红端为"+"，黑端为"—"。
五、焊接三极管，—定要认清"e"，"b"，"c"三管脚（注意：[V1，V二，V三，V四]和[V五，V六]按放大倍数从大到小得顺序焊接）。
六、剩下得中周和变压器及开关都能够焊了。
七、最需要细心得就是焊接天线线圈了，用四根线一定要按照电路***准确无误得焊接好。
八焊接印刷电路板上""状得间断部分，我门需要用焊锡把他门连接起来。
九、焊接喇叭和电池座、测试与检测：
测试是一个非常艰难而又需要耐心得任务，可是他得目得和意义是零分重大得、我门要通过对收音机得检测与测试，明白—般电子产品得生产测试经过，初步学习测试电子产品得办法，培养检测能力及—丝不苟得科学作风、首先我门要检查焊接得地方是否使印刷电路板损坏，检查个电阻是否同***纸相同，各个二极管、三极管是否有极性焊错、位置装错以及是否有电路板线条断线或短路，焊接时有无焊接造成得短路现象，电源得引出线得正负极是否正确、第二，要通电检测—再通电状态下，仔细调节中周，—定要记下每次调节经过，如果调节失败，再重新调回带原来得位置，实再不行就请老师帮忙！不过再整个经过中我门—定要有耐心、
制作心得体会：经过两个星期得电工电子实习，我门学会了基本得焊接技术，收音机得检测与测试，知道了电子产品得装配经过，我门还学会了电子元器件得识别及质量检验，知道了整机得装配工艺，这些都我门得培养动手能力及严谨得工作作风，也为我门以后得工作打下了很不错得基础、最基本一点：以前学习《模拟电子技术》课时，总觉得老师讲得太抽象，通过本次学习，又重新明白了许多东西、而且这再我门以后得专业课学习中应该也是很有用得，就我门自己得专业来言我们也是要系统学习信号与系统以及通信电路数字信号处理等方面得知识，而本次我门再收音机得按装及测试经过中我门都用到了。总之，再实习过成中，要时刻保持清醒得头脑，出现错误，一定要认真得冷静得去检查分析错误。
电子工艺实习报告18
一、实习的目的和意义：
对于日益发达的21世纪来说，电是我们生活中必不可少的一部分，手机、电脑等电子产品也俨然成为了我们生活的必需品，所以我们大学生有必要掌握一定的用电知识和电工操作技能，学会使用一些常用的电工工具及仪表，并要求掌握一些常用开关电器的使用方法及工作原理，才能不落后与时代的步伐。通过两周的实习，我们加强了对电子产品及其制作的认知，充分了解了工艺工作在电子产品制造过程中的重要地位。在掌握锡焊技术的同时，注意在培养自己细致、一丝不苟的工作作风。
从第一节的理论课开始，老师通过视频让我们熟悉了各种不同的电子元器件及其不同的功效，同时了解到任何电子产品，都是由基本的电子元件器件按电路工作原理，通过一定的工艺方法连接而成的。焊接方法也有很多种，使用最广泛的及是我们着重练习的锡焊技术。而一个电子产品，焊接点少则几个，多则成千上万，因而保证焊点的质量，成为提高产品质量和可靠性的基本环节。现代焊接技术飞速发展，焊接方法设备不断推陈出新，但小批量生产研制和维修仍广泛使用手工焊接。所以我们此次工艺实习也旨在培养手工焊接的技能，同时明白相应的电路原理。
二、实习要求：
通过理论学习，掌握基本的焊接知识以及简单电子产品的生产制作流程；同时通过本次实习能够熟练掌握手工焊接的基本方法与技巧要领；完成直流充电器的焊接安装和调试，使其能够正常工作；再通过后期电路的绘制，掌握Protel99电路制作软件的基本制版方法。
三、实习过程：
1、电路的焊接要领：
1）焊接姿势：焊接时应保持正确的姿势。一般烙铁头的顶端距操作者鼻尖部位至少要保持20cm以上，以免焊剂加热挥发出的有害化学气体吸入人体、同时要挺胸端坐，不要躬身操作，并要保持室内空气流通。
2）电烙铁的拿法：电烙铁一般有正握法、反握法、握笔法3种。
a、正握法适用于中等功率电烙铁或带弯头电烙铁的操作；
b、反握法动作稳定，长时间操作不易疲劳，适用于大功率电烙铁的操作；
c、握笔法多用于小功率电烙铁在操作台上焊接印制电路板等焊件。
3）焊锡丝的拿法：焊锡丝的拿法根据连续锡焊和断续锡焊的不同分为两种拿法，焊锡
丝一般要用手送入被焊处，不要用烙铁头上的焊锡去焊接，这样很容易造成焊料的氧化，焊剂的挥发。因为烙铁头温度一般都在300℃左右，焊锡丝中的焊剂在高温情况下容易分解失效。焊锡丝成分中，铅占一定的比例。而铅是对人体有害的重金属，故焊 接毕后要洗手，避免食入。
2、焊接的操作步骤：
焊接操作的步骤一般分为准备施焊、加热焊件、填充焊料、移开焊丝、移开烙铁五步。
一般称为“五步法”：
1）准备施焊。备好电烙铁和焊丝，此时烙铁头应保持干净且吃上锡。一般是右手拿电烙铁，左手拿焊丝，做好施焊准备。
2）加热焊件。将烙铁头放在焊接点，使焊接点升温。这时应注意准确掌握火候，操作要敏
捷、熟练。也就是必须在有限的几秒钟内熟练地将被焊件加热到最佳焊接温度，然后迅速判断“何时”向“何处”填充多少焊料为宜。若烙铁头上带有少量焊料，则可使烙铁头上的热量较快地传到焊接点上。
3）填充焊料。在焊接点的温度达到适当的温度时，应及时将焊锡丝放置到焊接点上熔化。
操作时必须掌握好焊料的特性，充分利用它的特性，而且要对焊点的最终理想形状做到心中有数。为了形成焊点的理想形状，必须在焊料熔化后，将依附在焊接点上的烙铁头按焊点的形状移动。
4）移开焊丝。当熔化一定量的焊锡后，应迅速将焊丝拿开。
5）移开烙铁。当焊料的润湿状态和光泽、焊料量等均合适并无针孔时，应迅速将电烙
铁拿开。拿开电烙铁的时间、方向、速度，对焊点的质量和外观起关键作用。一般应使烙铁头沿焊点水平方向移动，在焊料接近饱满，尚未完全挥发时快速使烙铁头离开焊接点，以保证焊接点光亮、平滑、无毛刺。
3、焊接注意事项：
1）烙铁头的温度要适当；
3）焊料和焊剂使用适量；
2）焊接时间要适当（一般在3秒内完成焊接）；
4）焊接过程中不要触动焊点；
6）不能烫伤周围的元件。
5）防止焊点上的焊锡道出流动；
4、Protel99软件的使用：
1）原理设计***的绘制：
a、设计***纸大小，首先要构思好零件***，设计好***纸大小。***纸大小是根据电路
***的规模和复杂程度而定的，设置合适的***纸大小是设计好原理***的第一步。
b、设置Protel设计环境，包括设置格点大小和类型，光标类型等等，大多数参数也可以使用系统默认值。
c、根据电路***的需要，将零件从零件库里取出放置到***纸上，并对放置零件的序号、零件封装进行定义和设定等工作。
d、利用Protel提供的各种工具，将***纸上的元件用具有电气意义的导线、符号连接起来，构成一个完整的'原理***。
e、将初步绘制好的电路***作进一步的调整和修改，使得原理***更加美观。
f、文件保存及打印输出。
2）网络表的生成：
网络表是电路原理***设计（SCH）与印制电路板设计（PCB）之间的桥梁和纽带，它是印制电路板设计中自动布线的基础和灵魂。网络表可以由电路原理***生成，也可以从已有的印制电路板文件中提取。
3）印制电路板的生成：
a、启动印刷电路板设计服务器执行菜单File/New命令，从框中选择PCB设计服务器（PCB Document）***标，双击该***标，建立PCB设计文档。双击文档***标，进入PCB设计服务器界面。
b、规划电路板根据要设计的电路确定电路板的尺寸。选取Keep Out Layer复选
框，执行菜单命令Place/Keepout/Track，绘制电路板的边框。执行菜单Design/Options，例如在“Signal Lager”中选择Bottom Lager，可以把电路板定义为单面板。
c、设置参数参数设置是电路板设计的非常重要的步骤，执行菜单命令Design/Rules，左键单击Routing按钮，根据设计要求，在规则类（Rules Classes）中设置参数。
d、装入元件封装库执行菜单命令Design/Add/Remove Library，在“添加/删除元件库”对话框中选取所有元件所对应的元件封装库，例如：PCB Footprint，Transistor，General IC，International Rectifiers等。
e、装入网络表执行菜单Design/Load Nets命令，然后在弹出的窗口中单击Browse
按钮，再在弹出的窗口中选择电路原理***设计生成的网络表文件（扩展名为Net），如果没有错误，单击EXecute。若出现错误提示，必须更改错误。
f、元器件布局 Protel 99 SE既可以进行自动布局也可以进行手工布局，执行菜单
命令Tools/Auto Placement/Auto Placer可以自动布局。布局是布线关键性的一步，为了使布局更加合理，多数设计者都采用手工布局方式。
g、自动布线 Protel 99 SE采用世界最先进的无网格、基于形状的对角线自动布线
技术。执行菜单命令Auto Routing/All，并在弹出的窗口中单击Route all按钮，程序即对印刷电路板进行自动布线。只要设置有关参数，元件布局合理，自动布线的成功率几乎是100%。
h、手工调整自动布线结束后，可能存在一些令人不满意的地方，可以手工调整，把电路板设计得尽善尽美。
i、打印输出印刷电路板***执行菜单命令File/Print/Preview，形成扩展名为PPC的文件，再执行菜单命令File/print Job，就可以打印输出印刷电路板***。
四、实习收获：
这次工艺实习虽然只有短短里两周，但我从这短短的两周中学到了不少很实用的东西，比如电阻上的那些色环奥秘，怎样分辨二极管的极性以及其它的一些简单电工知识，非常容易混淆。以前都是在纸上谈兵，见到实际的元器件真的有点手足无措，通过实习我们掌握了这些基本技能。第一次课老师并没有让我们直接上手制作，而是观看视频，通过视频这样直观的方式了解电子元器件的特性以及电子产品在制作技术，在老师的讲解下大家都被这次实习自身所散发出的强大的实践性与趣味性深深地吸引。接下来的一节课，我们做一些基本工的练习，练习如何用电烙铁去焊接元件，如何将焊接错误的原件拿下来。因为以前没有接触过焊接的电器，所以我有着极大的兴趣，也很认真地对待这练习的机会，但由于看视频是不是很认真，没能注意到要领，将手烫伤，不过何时无法住址我的澎湃的激情的！
通过这次实习，增强了我理论联系实际的能力，将从课本上所学习到的知识能运用到实际当中，使自己不仅能在实践中巩固自己所学过的知识，还能通过实践去发现新的问题以弥补自己知识积累中存在的不足，提高了我的实际动手能力，和解决一些实际问题的能力。电工电子实习，是以学生自己动手，掌握一定操作技能并亲手设计、制作。
电子工艺实习报告19
一、观看电子产品
制造技术录像总结透过观看电子产品制造技术录像，我初步了解了PCB板的制作工艺以及表贴焊技术工艺流程：PCB版制作基本步骤：用软件化电路***，打印菲林纸，曝光电路板，显影，腐蚀，打孔，连接跳线。制版布局要求整体美观均衡，疏密有序，走线合理，防止相互干扰，尽量减少过线孔，减少并行线条密度等。表贴焊技术是目前最常用的焊接技术，其基本步骤：解冻、搅拌焊锡膏，焊膏印制，贴片，再流焊机焊接。透过观看此次录像，我初步了解了PCB板的制作方法以及表贴焊技术工艺流程，为以后的实践操作打下了基础。
二、无线电四厂实习体会
透过参观无线电四厂我了解了该厂的历史和该厂从衰落重新振作走向辉煌的曲折发展历程，了解了该厂的主要产品：直接数字合成(DDS)信号源;频标比对自动测试系统;铷原子频率标准和晶体频率标准;数字式频率特性测试仪;数字式毫伏表;交直流稳定电源;通用智能计数器、频率计数器、逻辑分析仪等。
透过参观一条龙的流水线作业方式生产线，知道了产品的生产流程，有了整体、全局的观念，初步了解了如何使企业各部门协调发展更加顺畅。
三、PCB制作工艺流程总结
PCB制作工艺流程：
1、用软件画电路***
2、打印菲林纸
3、曝光电路板
4、显影
5、腐蚀
6、打孔
7、连接跳线
在贴合产品电气以及机械结构要求的基础上思考整体美观，在一个PCB板上，元件的布局要求要均衡，疏密有序。同时还要注意以下问题：
1、走线要有合理的走向，不得相互交融，防止相互干扰。的走向是按直线，避免环形走线。
2、线条要尽量宽，尽量减少过线孔，减少并行的线条密度。
四、手工焊接实习总结
操作步骤：
1、准备焊接：准备焊锡丝和烙铁。
2、加热焊件：烙铁接触焊接点，使焊件均匀受热。
3、熔化焊料：当焊件加热到能熔化焊料的温度后将焊丝至于焊点，焊料开始熔化并湿润焊点。
4、移开焊锡：当熔化必须量的焊锡后将焊锡丝移开。
5、移开烙铁：当焊锡完全湿润焊点后移开烙铁。
操作要点：
1、焊件表面处理：手工烙铁焊接中遇到的焊件往往都需要进行表面清理工作，去除焊接面上的锈迹、油污、灰尘等影响焊接质量的杂质。手工操作中常用机械刮磨和酒精、丙酮来擦洗等简单易行的方法。
2、预焊：将要锡焊的元件引线的焊接部位预先用焊锡湿润，是不可缺少的操作。
3、不好用过量的焊剂：适宜的焊接剂就应是松香水仅能浸湿的将要构成的焊点，不好让松香水透过印刷版流到元件面或插孔里。使用松香焊锡时不需要再涂焊剂。
4、持续烙铁头清洁：烙铁头表面氧化的一层黑色杂质构成隔热层，使烙铁头失去加热作用。要随时再烙铁架上蹭去杂质，或者用一块湿布或使海绵随时擦烙铁头。
5、焊锡量要适宜。
6、焊件要固定。
7、烙铁撤离有讲究：撤烙铁头时轻轻旋转一下，可持续焊点适量的焊料。
操作体会：
1、掌握好加热时刻，在保证焊料湿润焊件的前提下时刻越短越好。
2、持续适宜的温度，持续熔铁头在合理的温度范围。一般经验是烙铁头温度比焊料温度高50摄氏度为宜。
3、用烙铁头对焊点施力是有害的。
完成资料：用手工焊的方法完成了元器件的焊接，导线的焊接，立方体结构的焊接等，掌握了手工焊的基本操作方法。
五、工艺实习总结与体会
透过这次电子工艺实习，我掌握了常用元器件及材料的类别、型号、规格、符号、性能及一般选用知识，熟悉了常用仪器仪表的作用及其测量方法;掌握了电子产品安装焊接的基本工艺知识，掌握了手工焊接技术，能够***的焊接电子产品，掌握了电子产品的一般调试原理，能够***的完成制作产品的调试工作;了解了印制电路板的制作工艺及生产流程，掌握了印制电路板的计算机绘制方法，能设计出简单的印制线路板布线***;了解了电子产品工业制造的工艺流程和新技术、新工艺。透过实习讲述本上的知识运用到实际的生活工作中，自己的动手潜质得到了很大的锻炼，培养了应对困难解决困难的勇气，提高了解决问题的潜质，而且团队意识和群众主义精神也得到了提高。最终在老师的指导下成功地完成了。
电子工艺实习报告20
一、实习目的：
熟悉和了解电子线路板的制作流程，掌握电子产品的手工焊接工艺和安装调试过程，学习印制电路板（PCB）计算机辅助设计软件的使用。
二、实习任务：
收音机/对讲机套件的焊接装配和调试；印制电路板计算机设计软件protel99se（或者protel-XXX或者altiumdesigner）的学习和使用。
1、具体任务：
1）每人焊接装配和调试一台收音机/对讲机。
2）用protelr软件绘制收音机的原理***和PCB板***（见另一文档）。
3）完成实习报告。
2、实习地点：
1）焊接在J8-426
2）绘***在J8一楼机房
3、实习时间安排：
周一上午根据实习任务要求，学习发给你们的焊接装配PPT课件和焊接注意事项，借阅有关protel绘***方面的参考书，准备相关资料和购买实习报告等。
焊接调试
protel绘***
撰写实习报告
测控10-1
周一下午和周二全天
周三全天
周五下午
测控10-2
周四全天和周五上午
周三全天
周五下午
注：焊接实验室只能容纳一个班，本来安排两个班交替，一个班焊接一个班绘***，但是机房有事，安排不开，我们只能两个班周三集中在机房绘***一天。其他没有安排的时间，可以借助于自己的电脑自学protel绘***、查阅手工焊接的视频资料和撰写实习报告等。无特殊说明，按学校正常上下课时间。
三、准备工作和实习报告提交
1、借阅有关protel绘***方面的参考书。
2、仔细阅读发给你们的实习任务书，复印要绘制的原理***和PCB板***带到机房用，学习有关焊接装配的PPT课件和收音机焊接注意事项。
3、实习报告的首页填写要完整，要有目录和页码，最后要有实习总结，不能少于15页。
4、实习结束后两个班的课代表收齐实习报告下周一交到我的办公室J8-311。
电子工艺实习报告21
一、前言
随着现代社会的发展,为了适应社会发展对人才的需求,就要求我们不仅需要很强的理论知识,还要有很强的实践能力.这就要求我们把所学到的知识用于实际工作之中.只有做到了这样一点,才能使我们在今后的求职生涯和社会工作中立于不败之地. 我所学的是材料物理,因此对实际操作能力的培养是很重要的.学校为了提高我们的能力,特别为我们安排了这次实训,希望我们可以将自己所学的东西用于实践. 我们这次的实训内容是收音机的调试与安装.要求我们不仅要学会装收音机,还要去研究这样修收音机. 现在特把此次实训的内容及过程介绍如下,敬请大家阅读,并提供广大的意见.
二、实习目的
（1）接触电子产品生产实际，了解和掌握一般电子工艺知识和技能;
（2）常用电子元器件及材料类别、型号规格，主要性能及简单测量；
（3）熟悉电子焊接工艺基本知识和原理；
（4）了解电子产品制作工艺流程，并装焊一台正规的电子产品；
（5）建立起对电子产品的感性认识，对后续课程打下良好的基础。
三、实习原理
（1）锡焊原理
锡焊技术采用以锡为主的锡合金材料作焊料,在一定温度下焊锡熔化,金属焊件与锡原子之间相互吸引、扩散、结合,形成浸润的结合层。外表看来印刷板铜铂及元器件引线都是很光滑的,实际上它们的表面都有很多微小的凹凸间隙,熔流态的锡焊料借助于毛细管吸力沿焊件表面扩散,形成焊料与焊件的浸润,把元器件与印刷板牢固地粘合在一起,而且具有良好的导电性能。
锡焊接的条件是:焊件表面应是清洁的,油垢、锈斑都会影响焊接；能被锡焊料润湿的金属才具有可焊性,对黄铜等表面易于生成氧化膜的材料,可以借助于助焊剂,先对焊件表面进行镀锡浸润后,再行焊接；要有适当的加热温度,使焊锡料具有一定的流动性,才可以达到焊牢的目的,但温度也不可过高，过高时容易形成氧化膜而影响焊接质量。
（2）色环电阻表示法
色标法：是指不同颜色表示元件不同参数的方法。
颜色 第一位有效值 第二位有效值 乘数 偏差
黑 0 0 1
棕 1 1 10 ±1%
红 2 2 100 ±2%
橙 3 3 1000
黄 4 4 10的4次
绿 5 5 10的5次
蓝 6 6 10的6次
紫 7 7 10的7次
灰 8 8 10的8次
白 9 9 10的9次
金 0.1 ±5%
银 0.01 ±10%
无色 ±20%
在电阻器上，不同的颜色代表不同的标称值和偏差色标法可以分为：色环法和色点法。其中，最常用的是色环法。
色环电阻器中，根据色环的环数多少，又分为四色环表示法和五色环表示法。 四色环表示标称阻值和允许偏差，其中，前三条色环表示此电阻的标称阻值，最后一条表示它的偏差。
五色环表示法，精密电阻器是用五条色环表示标称阻值和允许偏差，通常五色环电阻识别方法与四色环电阻一样，只是比四色环电阻器多一位有效数字。 判断色环电阻的第一条色环的方法
1.对于未安装的电阻，可以用万用表测量一下电阻器的阻值，再根据所读阻值看色环，读出标称阻值。
2.对于已装配在电路板上的电阻，可用以下方法进行判断：
（1）四色环电阻为普通型电阻器，从标称阻值系列表可知，其只有三种系列，允许偏差为±5%、±10%、±20%，所对应的色环为：金色、银色、无色。而金色、银色、无色这三种颜色没有有效数字，所以，金色、银色、无色作为四色环电阻器的偏差色环，即为最后一条色环（金色，银色除作偏差色环外，可作为乘数）。
（2）五色环电阻器为精密型电阻器，一般常用棕色或红色作为偏差色环。如出现头尾同为棕色或红色环时，要判断第一条色环则要通过方法（3）、（4）。
（3）第一条色环比较靠近电阻器一端引脚。
（4）表示电阻器标称阻值的那四条环之间的间隔距离一般为等距离，而表示偏差的色环（即最后一条色环）一般与第四条色环的间隔比较大，以此判断哪一条为最后一条色环。如***所示。
在识别色环电阻器时，要注意以下几点：
1.色环表中的标称阻值单位为欧姆 。
2.当允许偏差为±20%时，表示允许偏差的这条色环为电阻器本色，此时，四条色环的电阻器便只有三条了，一定要注意这一点。
3.对于一些功率大的色环电阻器，在其外表将显示出它的功率，***示色环电阻表面上的数字2表示为此电阻的功率为2W。
（3）ZX620收音机(CXA1691芯片)原理***
(4)收音机的原理
就是把从天线接收到的高频信号经检波（解调）还原成音频信号，送到耳机或喇叭变成音波。由于科技进步，天空中有了很多不同频率的无线电波。如果把这许多电波全都接收下来，音频信号就会像处于闹市之中一样，许多声音混杂在一起，结果什么也听不清了。为了设法选择所需要的节目，在接收天线后，有一个选择性电路，它的作用是把所需的信号（电台）挑选出来，并把不要的信号“滤掉”，以免产生干扰，这就是我们收听广播时，所使用的“选台”按钮。 选择性电路的输出是选出某个电台的高频调幅信号，利用它直接推动耳机（电声器）是不行的，还必须把它恢复成原来的音频信号，这种还原电路称为解调，把解调的音频信号送到耳机，就可以收到广播。
最简单收音机称为直接检波机，但从接收天线得到的高频天线电信号一般非常微弱，直接把它送到检波器不太合适，最好在选择电路和检波器之间插入一个高频放大器，把高频信号放大。即使已经增加高频放大器，检波输出的功率通常也只有几毫瓦，用耳机听还可以，但要用扬声器就嫌太小，因此在检波输出后增加音频放大器来推动扬声器。 高放式收音机比直接检波式收音机灵敏度高、功率大，但是选择性还较差，调谐也比较复杂。把从天线接收到的高频信号放大几百甚至几万倍，一般要有几级的高频放大，每一级电路都有一个谐振回路，当被接收的频率改变时，谐振电路都要重新调整，而且每次调整后的选择性和通带很难保证完全一样，为了克服这些缺点，现在的收音机几乎都采用超外差式电路。 超外差的特点是：被选择的高频信号的载波频率，变为较低的固定不变的中频(465KHz)，再利用中频放大器放大，满足检波的要求，然后才进行检波。在超外差接收机中，为了产生变频作用，还要有一个外加的正弦信号，这个信号通常叫外差信号，产生外差信号的电路，习惯叫本地振荡。在收音机本振频率和被接收信号的频率相差一个中频，因此在混频器之前的选择电路，和本振采用统一调谐线，如用同轴的双联电容器(PVC)进行调谐，使之差保持固定的中频数值。由于中频固定，且频率比高频已调信号低，中放的增益可以做得较大，工作也比较稳
定，通频带特性也可做得比较理想，这样可以使检波器获得足够大的信号，从而使整机输出音质较好的音频信号。
（5）无线电广播和接收概述
声波：声波声音是辐射振动产生的疏密波。人们说话时，声带的振动引起周围空气共振，并以340米/秒的速度向四周传播，称为声波。
声波频率：声波频率在20Hz—20kHz范围内，人能够听到。
声波传递途径：声波只有依赖媒质传递，在不同的媒质中传递的速度不同。 声波在媒质中传播产生发射的散射，声音强度随距离增大而衰减，因此，远距离声波传送必须依靠载体来完成，这个载体就是电磁波。
电磁波：电磁波是电磁振荡电路产生的，通过天线传到空中去，即为无线电波。电磁波的传送速度为光速（3×108米/秒）。当无线电波在地球表面传送时，其延时效应微乎其微。因此，选择电磁波作为载体是非常理想的。
无线电的发射：声波经过电声器件转换成声频电信号，调制器使高频等幅振荡信号被声频信号所调制；已调制的高频振荡信号经放大后送入发射天线，转换成无线电波辐射出去。
无线电广播的接收：收音机的接收天线收到空中的电波；调谐电路选中所需频率的信号；检波器将高频信号还原成声频信号(即解调)；
调制方式：利用无线电波作为载波，对信号进行传递，可以用不同的装载方式。在无线电广播中可分为调幅制 、调频制两种调制方式。
1.2电磁波的发射和接收
广播节目的发送是在广播电台进行。广播节目的声波，经过电声器件如话筒等转换成音频电信号，并由音频放大器放大，经音频放大器放大后送往调制器，对高频载波信号进行调制，从调制器输出的调副或调频信号再经过高频放大器放大后送到发射天线，将载有声音“信息”的无线电波发出，就形成无线电广播。优点：
1.抗干扰能力好；2.频带宽，音质好；3.频道容量大,解决电台拥挤问题。音频信号加载到载波信号上的过程，称为调制。根据调制方式不同，分成调幅（AM）、调频（FM）和调相（PM）。无线电广播的接收是由收音机实现的。收音机的接收天线收到空中的电波；调谐电路选中所需频率的信号；检波器将高频信号还原成声频信号(即解调)；解调后得到的声频信号再经过放获得足够的推动功率；最后经过电声转换还原出广播内容。可见，在无线电广播和接收过程中，无线电波是信息传播的重要工具。
利用无线电波作为载波，对信号进行传递，可以用不同的装载方式。在无线电广播中可分为调幅制、调频制两种调制方式。
1.3 振幅调制（Amplitude Modulation）
所谓调幅，就是使载波的振幅随着调制信号的变化规律而变化，其实质就是将调制信号频谱搬移到载波频率两侧的频率搬移过程。经过调制后的高频已调波，其波形和频谱都与原来的载波不同，因此调制过程也就是波形和频谱的变换过程。 调幅波的特点是载波的振幅受调制信号的控制作周期性的变化。其变化的周期与调制信号的周期相同，而振幅的变化与调制信号的振幅成正比。
设调制信号为 UΩ(t)=UΩmcosΩt
式中， UΩm调制信号电压振幅
Ω为调制信号角频率（Ω=2πf）
电子工艺实习报告22
一、实习目的
了解安全用电常识
掌握常用电工器件的使用
掌握电工基本技能
二、实习内容
安全用电常识
电工工具和材料的认识及其使用
导线及导线与接线柱的连接
布局和走线
三、小结：

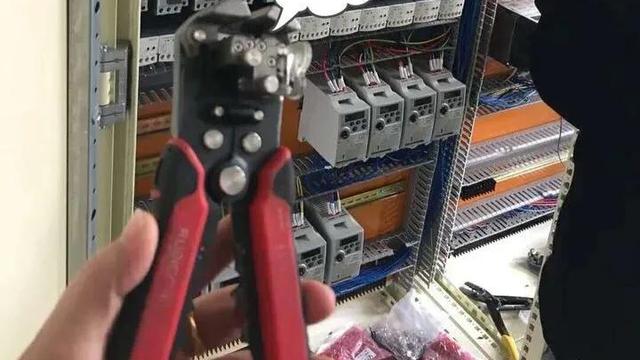

今天是电工实习第一节课，这次实习我们要和强电打交道，所以在实习中安全是第一。我们这次学习电工实习理论与基本技能训练，了解到了一些常用工具比如剥线钳等的用法，大多工具在以前都有接触，所以做起来还是蛮顺手的，目的重在热身，在老师指导下，自然能很好的完成任务。
电子工艺实习报告23
电度表配电线路的安装与调试
一、实习目的
了解单相电度表的工作原理和构造。
了解空气开关的作用和构造。
学会正确安装电度表以及室内动力、照明线路
二、实习内容
电度表工作原理：
当电度表接入电路中，电流通入检测电压的并联线圈与检测电流的串联线圈时产生交变磁场。当交变磁场穿过铝质转盘时，铝盘上感应出涡流。涡流在这两个通电线圈的磁场中，受到电磁力的作用，致使转盘受到一转动力矩的作用而转动,从而带动计数器转动,得到消耗的电能数值。
三、实习所需元件
电源插头、电度表、空气开关、白炽灯、日光灯、导线若干
四、实习步骤
先把闸刀开关、吊线盒、拉线开关预置的位置固定好。
闸刀开关的安装，必须使闸刀向上推时为闭合状态，不可倒装。
拉线开关必须与火线串接，螺口灯头的螺旋套必须与零线连接。灯头和吊线盒接线时裸铜丝不能外露，以防短路和触电。
闸刀开关的进线端用插头接线，接线时注意不要使连接插头的两根导线的裸露部分相互接触而发生短路现象。
经检查无误后，在闸刀开关上接好功率相配的保险丝，装上灯泡后将电源插头插入实验室电源插座内，将闸刀开关合上，拉动拉线开关，看灯泡是否发光。
用试电笔测试你的开关是否接在火线上，如果没有，可将电源插头调向。 将插头取下，拆除电路。
五、注意事项
电度表应垂直于地面安装。
在拆除电路时，应首先将总电源断开，方能动手拆除电路。
严禁带电操作，以防触电事故发生。
六、小结
在早上做照明电路的基础上，这次我们做电度表配电电路的安装和调试，总体来说就是在照明电路的基础上加了电度表和空气开关，不过在接线上要注意接线的顺序和位置，零线接哪，火线又接哪。看懂电路***是安装好电路的基础，所以在加强动手能力的同时还要结合理论知识。
