学文网摘 要：本文对不同类型挡土墙进行了概要介绍，对适用条件进行了总结，仅供参考。
关键词：挡土墙类型；适用条件；选型
挡土墙是用来支承填土或山坡土体，防止填土或土体坍塌的一种构筑物。在地形比较复杂的工程设计中，为了减少不必要的场地整平与土方运输，降低工程造价，常常因地制宜，设置高低错落的台地。根据工程要求和土质的不同，台地边界处理方式也会不同，有的场地条件允许自然放坡，不需要处理；有的则须设置挡土墙保证边坡土的稳定。

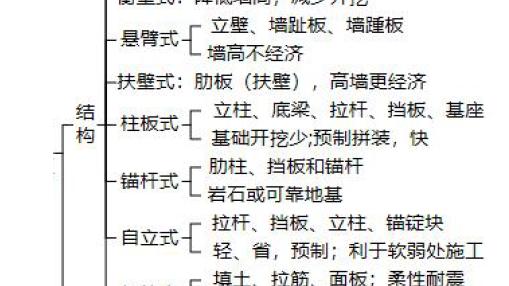

挡土墙类型很多，按墙体刚度不同，可分为刚性挡土墙和柔性挡土墙两大类。刚性挡土墙是指墙体本身刚度较大，在土压力作用下墙体基本不变形或变形很小的挡土墙，如重力式挡土墙等；柔性挡土墙是指墙体的刚度较小，在土压力作用下墙体本身会产生变形的挡土墙，如锚定式挡土墙等。下面就常见的几种挡土墙类型分别分析。
一、重力式挡土墙
1、重力式挡土墙是几种挡土墙中最为常见的，依靠墙身自身重量平衡土压力，根据现场材料供应，可用砖、石、混凝土、钢筋混凝土等材料建筑。重力式挡墙污工量较大，但其断面型式简单，施工方便，可就地取材，适应性较强，在工程实践中应用最为广泛。
2、重力式挡土墙一般适用于墙高≤5m的情况，高度较高的挡土墙如果采用重力式，要保证其稳定性，势必造成很大的体量，材料用量较多，不太经济，还可能造成肥大的基础。重力式挡土墙应注意墙后填土料的选择，一般应尽量选择透水性好的土，比如砂土、碎石、砾石、矿渣等，不应采用淤泥、耕植土或膨胀土。另外应根据墙体顶部的地形、地貌及水体侵入情况修建截水沟、排水沟或封闭地表等排水设施，根据填料的透水性能，设置泄水孔、墙背反滤层等。重力式挡土墙应设置变形缝，一般墙长10-20m设置一道，墙越高，变形缝间距越小。
重力式挡墙的墙背，可采用仰斜、俯斜、垂直或折线型，为增加挡土墙的抗滑稳定性，基底宜做成逆坡。
二、悬臂式挡土墙
1、悬臂式挡土墙也属于刚性挡土墙，是由立壁、趾板、踵板三个钢筋混凝土悬臂构件组成的挡土墙。立壁固定于趾板、踵板上，主要靠踵板上填土的重量平衡立壁传来的土压力。悬臂式挡土墙为钢筋混凝土结构，构造简单，施工方便，工程量较重力式挡土墙小得多，有很好的适应变形的能力，在工程实践中能很好的适应多种复杂的地质条件。
2、悬臂式挡土墙墙高一般不超过8m，墙高较大时，立壁下部的弯矩较大，钢筋与混凝土的用量剧增，影响这种结构形式的经济效果。悬臂式挡土墙的立壁、趾板、踵板均为挑板构件，一般采用变截面。同重力式挡土墙，悬臂式挡土墙也须设置截水、排水、泄水措施，避免墙后积水形成静水压力，减少寒冷地区回填土的冻胀压力。消除粘性土填料浸水后的膨胀压力为满足抗滑定性要求，悬臂式挡土墙底板可作成逆坡，也可在踵板底部设置抗滑键。
三、扶壁式挡土墙
1、扶壁式挡土墙是加强的悬臂式挡土墙，为了弥补墙高增加带来的悬臂式挡土墙立壁太厚，配筋太多的缺陷，沿立壁每隔一定距离加一道梁式构件-扶壁，使立壁、踵板变为连续板，主要土压力由扶壁传给踵板。扶壁式挡土墙墙身断面较小，自身质量轻，可以较好的发挥材料的强度性能。
2、扶壁式挡土墙可适应更高的挡土墙，一般经济高度为6-13m。立壁、踵板一般取等厚，趾板取变截面厚，由于挡土墙高度较大，扶壁式挡土墙整体作为刚体，条调整土压力向趾尖集中，一般要求地基承载力比较高。扶壁式挡土墙刚度很大，变形很小，适应地基能力强，更适合墙顶有重车的情况，变形缝一般不宜超过10m。过高的挡土墙扶壁弯矩急剧增加，钢材用量也会骤增，影响其经济性能。
四、加筋土挡土墙
1、加筋土挡土墙是柔性挡土墙，是由竖直墙面板、水平拉筋和墙内填料三部分组成的复合结构。依靠填料与筋带的摩擦力来平衡面板所承受的水平土压力。加筋土挡土墙的面板一般采用钢筋混凝土预制块件；筋带有扁钢带、钢筋混凝土带、聚丙烯土工带等。筋带与面板的连结，可采用钢筋焊接或螺栓结台，结合点应作防锈处理；墙内填料宜采用透水性好的砂砾或碎石材料。
2、加筋土挡土墙一般应用于地形较为平坦且宽敞的填方地段，在挖方地段或地形陡峭的山坡，一般不宜使用。由于墙面板和拉筋可以预先制作，在现场用机械（或人工）分层填筑，这种装配式的方法，施工简便、快速，并且节省劳力和缩短工期。加筋土挡土墙是柔性结构物，特别适合在软弱地基上修筑，地基的处理也较简便。加筋土挡土墙造价较前几种最低。
五、锚定式挡土墙
1、锚定式挡土墙是柔性挡土墙，分锚杆式挡土墙和锚定板式挡土墙两种。
锚杆式挡土墙是由钢筋混凝土墙面和锚固在稳定地层的锚杆组成的支挡构筑物，锚固与稳定地层的锚杆具有较大的抗拔力，可平衡填料的土压力，它适用于墙高较大，缺乏石料或挖基困难地区，尤其适用于较完整岩石层不深的情况。
锚碇板式挡土墙一种适用于填方的轻型支挡构筑物，由墙面系、钢拉杆、锚碇板组成，依靠埋置于填料中的锚碇板所提供的抗拔力维持挡土墙的稳定，主要特点是结构轻、柔性大。
2、锚杆挡墙结构形式主要有柱板式和板壁式两种。柱板式一般由肋柱、挡土板及灌浆锚杆组成；板壁式一般由钢筋混凝土和楔缝式锚杆组成，多用于边坡防护。锚杆是锚杆挡土墙的主要受力构件，可为单根钢筋或钢丝束。锚孔内放置钢筋或钢丝束后，灌注水泥砂浆使其锚固于稳定地层，具有足够的抗拔力。肋柱截面多为矩形，也有设计为T形，底端一般作成自由端或绞结，如基础埋置深，且为坚硬岩石，也可作为固定端。挡土板可采用槽型板、矩形板和空心板。
锚碇板挡土墙主要有肋柱式和无肋柱式两种。肋柱式由肋柱、挡土板、锚碇板、钢拉杆、连接件和填料组成，一般还需设置基础。无肋柱式的墙面因无肘柱，外形美观，施工简便，但受力状况差于有肋柱式。锚碇板挡土墙单级墙高不宜高于6m;双级的上、下两级间宜设平台，平台宽度不小于1.5m，肋柱错开布设。肋柱式锚碇板挡土墙与锚碇杆挡土墙相似。墙面板一般为钢筋混凝土板；锚碇板通常采用面积不小于0.5m2的方形、矩形钢筋混凝土板；拉杆宜采用螺纹钢筋，钢筋直径不宜小于22mm，亦不宜大于32mm；肋柱基础可采用条形。基础设置要牢固，肋柱式锚碇板挡土墙变形量较小。锚碇板挡土墙的填料应与墙面板和锚碇板的施工同步进行，分层夯实。填料宜采用砾石土及细粒土。不得采用膨胀土、盐渍土、有机土及巨粒土。
以上简要总结了目前常用的挡土墙类型，实际工程实践中，更应重视专业时间的分工与协作。挡土墙的布置与多个专业的设计是分不开的，如果能综合考虑多方面的因素，即做到土方的挖填平衡，道路的坡道舒适，而且使房屋的布置合理，挡土墙的长度和高度控制在最少和最矮的数值之内，就能控制投资，节省造价。
参考方献：
[1] 张凤臣，刘长华.浅谈挡土墙.黑龙江交通科技.2010，33（1）.
[2]毛景云.加筋土挡土墙的应用.价值工程.2010，29（1）
[3]王文栋.混凝土结构构造手册-3版.中国建筑工业出版社.2003.
