学文网摘要：过压保护（OVP）器件用于保护后续电路免受甩负载或瞬间高压的破坏，在某些特定的应用中，基本的过压保护电路不足以胜任器件保护的要求，通常有以下两种需求。第一，电路的最大输入电压可能增大；第二，适当修改电路，可以在发生过压或欠压时利用输出电容储能保持能量。
关键词：稳压；保护
中***分类号：TM13文献标识码：A文章编号：1006-4311（2012）04-0037-01本文主要介绍通过LM317实现电路稳压这一功能。LM317内置有过载保护、安全区保护等多种保护电路。通常LM317不需要外接电容，调整端使用滤波电容能得到比标准三端稳压器高的多的纹波抑制比。LM317还有许多特殊的用法。比如把调整端悬浮到一个较高的电压上，可以用来调节高达数百伏的电压，只要输入输出压差不超过LM317的极限就行。当然还要避免输出端短路。还可以把调整端接到一个可编程电压上，实现可编程的电源输出。

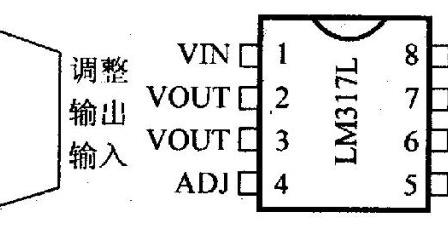

LM317是一种三端稳压器，输出电压范围为1.2V—37V，提供1.5A的电流。此稳压器需要两个外部电阻来设置输出电压。此外还具备限流、热保护等功能。
LM317服务于多种应用场合，包括局部稳压输出稳压，还可制作成单一集成稳压器，通过在调整点和输出端之间连接一个固定电阻，LM317可用作精密稳流器。
LM317包括诸多特点：输出电流超过1.5A；输出电压1.2V—37V；避免置备多种固定电压；型线性调整率0.01%；典型负载调整率0.1%；80dB纹波抑制比；输出短路保护；过流、过热保护；调整管安全工作区保护；标准三端晶体管封装。
LM317能提供良好的负载调整率，但为实现最优性能要注意几点。编程电阻的选择应尽可能连接在稳压器附近，实现与参考电压有效串联的线路压降最小，提高调整效率。
可以使用0.1uf片电容或者1.0uf钽电容作为旁路电容，减小输入电源阻抗的敏感性。尽管LM317在无输出电容时时稳定态，但与其他反馈电路相似，外部电容有可能引起震荡，所以为消除这种现象，可以把1.0uf钽电容或者25uf铝电容作为输出滤波电容。
当外部电容应用于任何集成电路稳压器时，有时必须添加保护二极管以防止电容在低电压时向稳压器放电。
***4通过LM317实现过电压保护功能。当电流入保护电路，先通过发光二极管，然后电流进入保护电路时，二极管发亮，指示开始充电，下来是滤波，随后进入保护电路部分。电路***中使用了LM317及LM3420两个IC。LM317作为稳压芯片，同时又是产生一个反馈信号，通过三极管Q2放大，将信号送入LM3420，从而调节输出端的值。LM3420的作用体现在COMP端口，LM3420处于工作态时，输出值会自动与COMP的值进行比较，如果小于COMP的值，Q3截止，若果大于COMP的值，Q3导通，将有反馈信号送入LM317，作为LM317的调节信号，控制LM317的输出值，确保电路的输出稳定在一个范围内。
LM317作为一种稳压器件，其输出电压范围是1.25V至37V，负载电流最大为2.2A。用LM317制作可调稳压电源，常因电位器接触不良使输出电压升高而烧毁负载。如果增加一只三极管，在正常情况下，三极管的基极电位为0，三极管截止，对电路无影响；而当W1接触不良时，三极管的基极电位上升，当升至0.7V时，三极管导通，将LM317T的调整端电压降低，输出电压也降低，从而对负载起到保护作用。如去掉三极管、断开W1中心点连线，3.8V小电珠立刻烧毁，测输出电压高达21V。而加有三极管时，小电珠亮度减小，此时LM317输出电压仅为2V，从而有效的保护了负载，同是达到稳压效果。
