学文网摘要：高支撑架与传统支撑体系相比其具有跨度大、高度高、荷载重等特点，因此，对模板的支顶设计与施工的要求就会更高。在对施工专项方案和安全设计进行确定时，最重要的是要进行支架形式选型，支撑架的设计必须通过精确计算，还要重视相关构造要求；其次是在施工过程中要加强管理，进场的材料必须严格把关，耐心检查验收支撑架对混凝土浇筑方案也不能马虎，从而确保高支撑架体的稳定及安全。海宁市某某城Ⅱ标段2#楼预应力框架梁具有高、重、长特点。现以《建筑施工扣件式钢管脚手架安全技术规范》为依据，对高大模架支撑架的设计与施工方法、计算、及其安全措施和效果的可行性做简单介绍。
关键词：模板工程；高支模架；施工应用
Abstract: high supporting frame and the traditional support system than the span, height is high, the load heavy and other characteristics, therefore, the template of the top teams in design and construction of requirements will be higher. In the construction of special scheme and safety design determined, the most important is to perform stents form selection, supporting frame design must through the precise calculation, must take the related structural requirements; Second is in construction process to strengthen management, admitted material must be strictly checks, patience, examination and acceptance of supporting frame to concrete casting plan also cannot careless, so as to ensure the stability of high support stands body, and safety. Haining so-and-so Ⅱ 2 # floor city section prestressed frame beams with high, heavy, long characteristics. Now is the construction of steel tube scaffold fastener safety technical standard "on the basis of the tall formwork supporting frame design and construction method, calculation, and its safety measures and effects of the feasibility of simple introduction.
Keywords: template engineering; High formwork; Construction application
中***分类号： TU755.2文献标识码：A文章编号：
一般情况下，模板支撑高度超过八米，或者跨度大于十八米的，被称为模板高支撑架。和普通的支撑体系相比，其具有跨度大、荷载重等特点，所有在模板支顶的设计上也要求更高。如今，大型公共建筑越来越多，在施工时跨度大、难度高，因此有时也会出现高支撑架失稳破坏，导致以外人员伤亡和经济损失，所以必须严格按照国家规定在施工前进行严格设计，保证施工安全。
1、工程
某某城Ⅱ标段2#楼，属于多层建筑，其工程为六层的框架结构，建筑高度为25.45m，东西宽为70米，南北长约99.1米，建筑面积约37318平方米，此工程一楼大厅就是大跨度钢筋混凝土结构，因此在支撑模架的选择上需要选择超长、超重、超高的高支模架来完成钢筋混凝土结构的成型。
2、结构设计特点
2.1结构跨度大
结构跨度最大的地方是一楼大厅，预应力框架梁共4榀，为3跨连续梁，连续跨为36米，主跨为26米。审批大厅预应力框架梁共24榀，跨度为24米。
2.2楼层层距高
最高部分在一楼大厅，其楼层高度达到7.8米，其余各层楼层高均为3.8米。
2.3混凝土梁截面大
大厅预应力框架梁，主跨梁截面大小为500×1800毫米，两端跨为500 X 1500毫米。大厅其他预应力框架梁和各楼层梁截面大小均为500×1500毫米。
2.4预应力张拉
在混凝土梁预应力没有张拉时，其大梁难以承受相应部位的自重荷载。
2.5自重荷载重
大厅预应力框架梁自重的线荷载为22.5kN/m，全梁自重585kN。
3、支撑体系设计思路
在工程的开始阶段，要对工程做一整体规划，规划的一部分内容就是对支撑体系的规划及设计，按照工程总方案，设计出一套合理的支撑体系，设计的思路主要按照以下几个步骤：首先，对支撑类型进行合理选择。其次，对支撑布置***进行绘制，根据布置***构造出大样***。第三，对荷载分组进行计算。第四，对支撑体系中各个部件的稳定性精确的计算出来，最后，制定出专项的施工方案，对现场施工进行检验与验收。

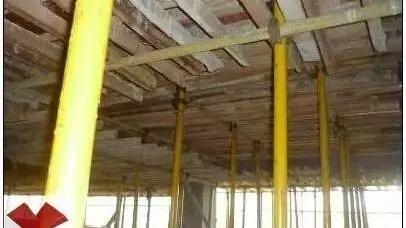

4、支撑形式
由于此工程大厅属于大跨度施工体系，此工程的难点就是保证高空支模的安全性，经过综合因素考虑，现决定采用全高扣件式钢管多立杆式支撑系统，此系统可以提高安全系数，模板采用18毫米厚的木胶合板，支撑系统采用截面为50毫米×100毫米方木和刀48×3.5毫米钢管，依据此参数，可以充分利用工地已有的支模架材料，提高工效，缩短工期。
5、高支模架的设计选择
架体构选，架体的构选主要是组合钢管柱、加强带和立杆、扫地杆、纵横向水平杆、剪刀撑及水平加强层。现简单以工程当中架体构选中立杆举例说明。
楼板和次梁部分满堂脚手架立杆双向间距为0.9米，所有立杆均为六米长的钢管，可邻第一条立杆采用三米长杆，便于错开对接位置，错开立杆受荷的薄弱截面，立杆接杆时用对接扣件，其和水平杆连接时用直角扣件，立杆、剪刀撑的斜杆与水平杆的连接时采用旋转扣件，支架顶部伸出顶层水平杆的长度，最好不要超过400毫米。
6、荷载计算
依据《混凝土结构工程施工及验收规范》(GB50204--92)中的荷载取值和组合要求进行荷载运算。由于门诊大厅预应力梁及荷载配筋比较大，设计荷载时取值应该确定以500×1800预应力梁为例来进行计算。
按照《建筑施工扣件式钢管脚手架安全技术规范》(JGJl30--2001)中的荷载取值及组合要求，设定模板支架立杆的轴向值为N，按照来计算。其中荷载设计值：1．2×20816+1．4×900=26240N／m；荷载标准值：恒荷载为：20816N／m，活荷载为：900N／m。
