学文网摘要：1602液晶也叫1602字符型液晶 它是一种专门用来显示字母、数字、符号等的点阵型液晶模块 它有若干个5X7或者5X11等点阵字符位组成，每个点阵字符位都可以显示一个字符。1602LCD是指显示的内容为16X2,即可以显示两行，每行16个字符液晶模块（显示字符和数字）。其有成本低，操作方便的优点。
关键字：1602LCD引脚说明指令集初始化程序
1. 现状分析
现阶段，在众多的液晶显示领域，1602液晶的使用及其广泛，在用单片机控制的需要显示的模块中，1602占据主导地位。1602的显示原理简单，成本低，操作方便，适用于大多数要求字符或者数字显示的场合。其原理简单，掌握了1602液晶显示的原理，其他的液晶显示的原理也就迎刃而解。
2. 1602LCD液晶显示简介
2.11602LCD特点
1、+5V电压，对比度可调
2、内含复位电路
3、提供各种控制命令,如：清屏、字符闪烁、光标闪烁、显示移位等多种功能
4、有80字节显示数据存储器DDRAM
5、内建有160个5X7点阵的字型的字符发生器CGROM
6、8个可由用户自定义的5X7的字符发生器CGRAM
2.2引脚功能说明

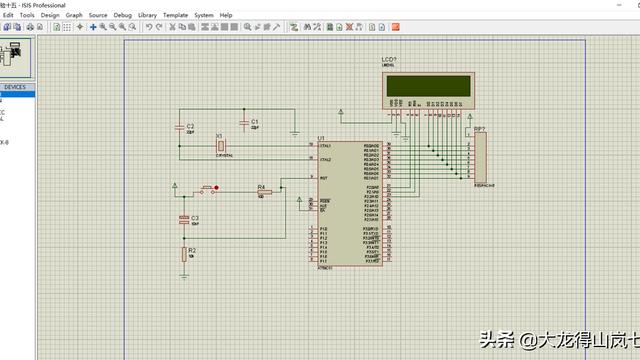

1602LCD采用标准的14脚（无背光）或16脚（带背光）接口。
第1脚：VSS为地电源。
第2脚：VDD接5V正电源。
第3脚：VL为液晶显示器对比度调整端，接正电源时对比度最弱，接地时对比度最高，对比度过高时会产生“鬼影”，使用时可以通过一个10K的电位器调整对比度。
第4脚：RS为寄存器选择，高电平时选择数据寄存器、低电平时选择指令寄存器。
第5脚：R/W为读写信号线，高电平时进行读操作，低电平时进行写操作。当RS和R/W共同为低电平时可以写入指令或者显示地址，当RS为低电平R/W为高电平时可以读忙信号，当RS为高电平R/W为低电平时可以写入数据。
第6脚：E为时能信号，1时读取信息，10时（下跳沿）执行指令
第7～14脚：D0～D7为8位双向数据线。
第15脚：背光源正极。
第16脚：背光源负极。
2.31602显示地址
由于1602的显示速度较慢，所以在执行指令之前一定要判断液晶的忙碌状态，只有在空闲的前提下才能对1602进行操作。在对1602写入字符或者数字时，要事先指定显示字符或者数字的地址，当要将字符显示在1602对应的具体地址时，例如一字符地址是06H，由于在写入显示地址时D7恒为1，所以最后的显示地址要加上80H，即00000110+10000000=10000110
2.4 1602的控制指令集
1602的控制指令集共有11条：
其中“1:”：高电平；“0”：低电平
指令功能说明如下：
指令1：清除显示器；光标归位（左上方）；AC=0
指令2：光标归位（左上方）；AC=0；保持DDRAM内容不变
指令3：每次写入1位数据后光标的移动方向，并且设定每次写入的一个字符是否移动。 I/D=0 写入新数据后光标左移1写入新数据后光标右移
S=0 写入新数据后显示屏不移动1 写入新数据后显示屏整体右移一个字
指令4：控制显示器开/关，光标开/关以及光标是否闪烁
D=0 显示开 0显示关
C=0 无光标 1有光标
B=0 光标不闪烁 1光标闪烁
指令5：使光标移位或者整个显示屏幕移位
S/CR/L
0 0光标左移一格，且AC-1
0 1光标右移一格，且AC+1
1 0显示器字符全部左移一格，但光标不移动
11显示器字符全部右移一格，但光标不移动
指令6：设定数据总线位数
DL=0 数据总线为4位1数据总线为8位
N=0显示1行1显示2行
F=05×7点阵每字符15×11点阵每字符
指令7：设定下一条要存入数据的CGRAM的地址
指令8 ：设定下一条要存入数据的DDRAM地址（应为0X80+Address）
指令9 ：读取忙信号或者AC的地址指令
BF=0 液晶显示器空闲，液晶显示器可以接收单片机送来的数据或指令
BF=1液晶显示器空忙，液晶显示器不能接收单片机送来的数据或指令
读取地址计数器AC的内容
指令10 ：将字符码写入DDRAM，以使显示屏显示相应的字符；
将用户自己设计的***形存入CGRAM
指令11：从CGRAM或者DDRAM读取数据
3.1602LCD的一般初始化（复位）程序：
3.1 函数功能：判断液晶模块的忙碌状态
返回值：result。result=1，忙碌;result=0，不忙
***************************************************/
bit BusyTest(void)
{
bit result;
RS=0; //根据规定，RS为低电平，RW为高电平时，可以读状态
RW=1;
E=1;//E=1，才允许读写
_nop_(); //空操作
_nop_();
_nop_();
_nop_(); //空操作四个机器周期，给硬件反应时间
result=BF;//将忙碌标志电平赋给result
E=0;
return result;
}
/*****************************************************
3.2 函数功能：指定字符显示的实际地址
入口参数：x
***************************************************/
void WriteAddress(unsigned char x)
{
Write_com(x|0x80); //显示位置的确定方法规定为"80H+地址码x"
}
/*****************************************************
3.3 函数功能：将数据(字符的标准ASCII码)写入液晶模块
入口参数：y(为字符常量)
***************************************************/
void WriteData(unsigned char y)
{
while(BusyTest()==1);
RS=1; //RS为高电平，RW为低电平时，可以写入数据
RW=0;
E=0;//E置低电平(写指令时，，
// 就是让E从0到1发生正跳变，所以应先置"0"
P0=y; //将数据送入P0口，即将数据写入液晶模块
_nop_();
_nop_();
_nop_();
_nop_(); //空操作四个机器周期，给硬件反应时间
E=1;//E置高电平
_nop_();
_nop_();
_nop_();
_nop_();//空操作四个机器周期，给硬件反应时间
E=0;//当E由高电平跳变成低电平时，液晶模块开始执行命令
}
/*****************************************************
3.4函数功能：对LCD的显示模式进行初始化设置
***************************************************/
void LcdInt(void)
{
delay(15); //延时15ms，首次写指令时应给LCD一段较长的反应时间
Write_com(0x38);//显示模式设置：16×2显示，5×7点阵，8位数据接口
delay(5); //延时5ms
Write_com(0x38);
delay(5);
Write_com(0x38); //3次写 设置模式
delay(5);
Write_com(0x0F);//显示模式设置：显示开，有光标，光标闪烁
delay(5);
Write_com(0x06);//显示模式设置：光标右移，字符不移
delay(5);
Write_com(0x01);//清屏幕指令，将以前的显示内容清除
delay(5);
}
4.总结
本文主要对1602LCD液晶显示的特点，引脚功能，控制指令作了比较详尽的介绍，以及给出了1602的初始化示范程序，让使用1602更加的直观、明了。通过本文介绍，相信大家对1602的使用不再是问题。
