学文网摘要:结合郑州怡佳花园（PHC管桩）桩基工程，介绍引孔技术在PHC管桩施工中的应用。
关键词:引孔技术；PHC管桩；桩基工程；高压旋喷；长螺旋钻
郑州怡佳花园位于郑州市中州大道与北环路交叉口，属黄河冲积平原。主楼32层，地下2层，基底埋深9.6m，桩箱复合基础，PHC-500（AB）管桩，桩长12m。地勘报告第3、4层为粉质粘土板结层，层厚4.8m，贯入度16 ~24击；第5粉砂，层厚4~5.7m，贯入度28击；第6细砂，层厚8.1~10.1m，贯入度36~80击。沉桩过程中桩身要穿过第3~5层，进入第6层2~4m，第6层为持力层。
一、引孔方案选择
桩身要穿越第3、4层粉质粘土板结层和第5粉砂十分困难，在进入持力层第6层细砂就更为困难了。再加上已打桩对地基土的挤密效应，使地基土更加密实变硬，常规打桩已不可能。
根据以上特点，先采用高压旋喷引孔打3根试桩，引孔直径150mm，引孔深度15m，结果两根桩也不到设计标高，如果再考虑成桩对地基土的挤密效应，沉桩更为困难。
分析地质条件和试桩情况，决定先采用高压旋喷引孔扰动硬夹层，再用长螺旋钻引孔消除或减小成桩对地基土的侧挤。经试桩检验，此引孔方案可行。
二、方案实施
（一）高压旋喷引孔
1、测量放线，用全站仪定出桩位；
2、高压旋喷机就位、调平，制备1：1膨润土泥浆。高压旋喷机下钻，同时低压喷射清水。钻头下钻至距桩地标高5~6m时停止，此时第3、4、5层以穿透，进入第6层不足1m。停止喷射清水，喷浆压力提升至25~30MPa改喷1：1膨润土泥浆，边提杆便喷射，钻头提升至板结层以上时该喷稀释至1：10的膨润土泥浆，直至钻头提出地面。

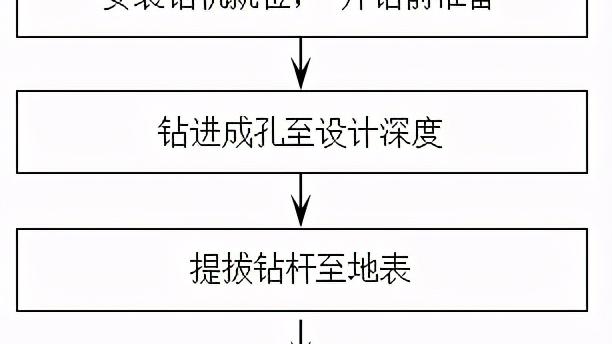

（二）长螺旋钻引孔
为避免引孔造成桩的承载力下降，引孔直径和深度不可过大，分析确定采用Ф400钻孔，深度15m，略小于桩长的1/2，接近第5层地基土底部，未进入第6层土。
1、桩机就位，站稳调平，钻头对准桩位，偏差不得大于50mm，垂直度控制在1%以内；
2、钻孔开始，先慢后快，并根据土层情况调整钻孔速度，作好记录；
3、钻至预定深度后，提升钻杆、清理泥土，钻杆提出地面、钻机移开后，及时清理钻孔周围的泥土，以防坍孔；
（三）引孔完毕，立即压桩，不得拖延
沉桩过程中注意沉桩压力和沉桩速度控制，以压力控制为主，但沉桩深度尽可能接近设计标高。
三、实施效果
从开始引孔到成桩完毕，施工比较顺利，且基本沉桩至设计标高，桩顶高于设计标高多数在1m以内，达到设计有效桩长要求且基本未造成浪费。
半月后，进行单桩静载荷试验，全部达到设计承载力要求。
施工期间，对周围设置变形观测点进行不间断观测，从观测结果看，水平位移和沉降数值很小，桩基施工未对周围已有建筑物和设施造成不良影响。
参考文献：
[1]地基与基础施工手册.江正荣.北京:中国建筑工业出版社,1997.
[2]建筑装技术规范(JGJ94-94).
[3]桩基工程手册.《桩基工程手册》编写委员会.北京: 中国建筑工业出版社,1995.
