学文网【摘 要】压力表是气田生产中最为常见的一种仪表，且在使用和检定过程中都存在一定的安全隐患，本位先是介绍了弹簧管式压力表的结构特点，后又简要介绍了检定压力表的主要仪器――YsAH900―60型活塞式压力计的诸多方面，进而再对检定过程进一步的分析和说明，细致的阐述了其中可能存在的危险性，最后又针对所发现的安全隐患提出了一种安全性较高的建议。文中对所建议的安全措施也进行了详细的阐述，是否可行还有待于专家部门的认证。
【关键词】压力表活塞式压力计 安全隐患 检定
一、压力表在庆深气田应用及压力表检定概况
庆深气田是继塔里木盆地、柴达木盆地、陕甘宁盆地和川渝盆地后我国第五大天然气田。在所使用的仪表设备主要有温度计、压力表、变送器等，可谓种类繁多，气田工艺流程中压力表和温度计随处可见，尤其是压力表应用广泛且又是安全工作的重点，目前我庆深气田上所使用的压力表主要是弹簧管式压力表，主要来自几个固定厂家，大致分为精密压力表和普通压力表，由于应用在不同设备处，因此量程各有不同。
（一）弹簧管式压力表的结构与原理

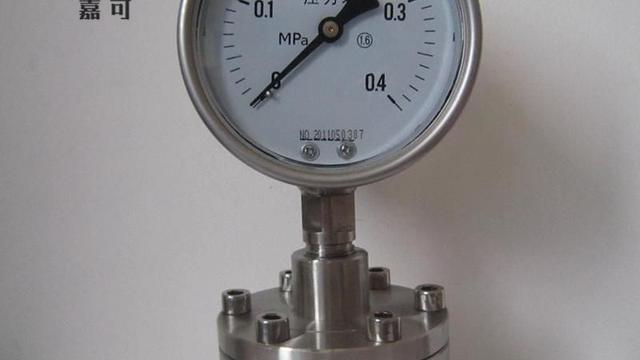

普遍使用的弹簧管式压力表，主要由弹簧弯管、连杆、扇形齿轮、小齿轮、中心轴、指针、表盘等构件组成。
弹簧管式压力表的工作原理是弹簧管在压力和真空作用下，产生弹性形变引起管端位移，其位移通过机械传动机构进行放大，传递给指示装置，再由指针在刻有法定计量单位的分读盘上指出被测压力或真空量值。
（二）压力表检定仪器的介绍及注意事项
目前，我庆深气田针对弹簧管式压力表主要使用YSAH900―60活塞式压力计完成检定工作，活塞压力计也是一种很常见、很实用的检定压力表的工具。
1.活塞式压力计的工作原理
利用力的静平衡原理，即作用于活塞（杆）下端面的液体压力所形成的力与施加在上端面的专用砝码[包括活塞（杆）及连接件]产生的重力相平衡。压力（静平衡）公式是：P=mg/Ao
2.活塞式压力计的结构特点
活塞式压力计是由压力测量装置（活塞、活塞缸、砝码及挂篮）、压力源（预压泵、截止阀、卸压阀）、位置指示器、温度监测器等组成。
3.使用活塞式压力计的个别注意事项
针对目前我公司检定室使用的YSAH90060活塞式压力计的特点，为了达到安全使用，应注意以下几点：
（1）压力计应放置在坚固无震动的工作台上。
（2）使用环境温度（20±2）℃，高精度检定时环境温度应达到（20±0.2～0.5）℃，相对湿度为80%以下的恒温室。
（3）加减砝码要小心，轻拿轻放，不要碰撞砝码挂篮，加载时尽量保持砝码平面在水平状态，避免所加砝码边缘与下面的砝码边缘的撞击，以免致使活塞杆折断。
二、压力表使用及检定的安全性分析
在以往气田的压力表使用过程中，难免会存在一些安全性问题，例如偶尔的崩表事故，事故的严重程度亦有所不同，有的是弹簧弯管破裂导致表盘崩飞，有的压力表变盘全部崩飞，只剩下丝扣部分等等。另外，管道上的每块压力表均需要承受不同程度的压力，一般是0～25MPa左右，都是持续压力，在这种情况下要想保证安全生产，不仅与压力表本身的质量有关，更加给压力表的检定带来了巨大的压力。
压力表检定所使用的仪器正是YSAH900―60活塞式压力计，该设备的操作原理和特点上一章已经做了初步的介绍，但是在使用活塞式压力计检定压力表时也同样存在着安全隐患。首先，针对一块压力表进行统计，站人员每天要面对同一块压力表的时间大概是1分钟，每天可能出现危险的几率约为0.07%。而针对仪表检定员工来说危险程度就难以估测了，员工检定仪表的时间较为集中，且检定一块仪表至少需要10分钟左右，可想其中危险性之大。据相关的检定规程，每块压力表在检定时要选定4个节点，分别在四个压力点处进行稳压，稳压过程至少3分钟，确保检定的准确度。另一方面，应用在管道上的压力表，一般只使用仪表量程的1/3―2/3处，而仪表检定的过程中仪表工要从OMpa检定到满量程，通常情况下，最高可达60Mpa，由此看来仪表检定过程发生伤人事故的几率要远大于管道上的压力表，这是不容忽视的安全隐患，所以针对活塞式压力计的检定工作有必要对其安全性进行一下改进，以保障检定人员的人身安全。
三、活塞式压力计改进措施的建议
（一）改进的初步设想
现提供一种设想，给活塞式压力计配备一款特定尺寸的防护板，用以遮挡被检压力表，使其在出现意外崩表情况下不至伤人。塞式压力计是精密压力表，也是目前我检定中心使用活塞压力计所检定的表盘最大的仪表，根据它的尺寸和所占的空间范围制作合适的防护板，以防伤人。依据实际情况，若要加之挡板，还要不妨碍检定过程中的正常操作，那么笔者认为最好应将所检压力表旋转至面向人45度方向。所设置的挡板呈圆弧曲线包围住被检表的一块区域，使其与检定员中间形成一道安全屏障，需要注意事项的有以下两点：
防护板要具有适当的弧度以掩盖住仪表所在范围，防护板的高度要高于所检仪表至少5公分，经初步测量，防护板高度即宽度约为35―40cm。防护板材质最好为防弹玻璃等透明物质。
脚架：脚架材质应为实体金属，且固定在操作台面上。脚架大致由3根金属条制成。直立的两根之间存在焊接点，目的是为了支撑防护板，并且两根直立金属棒要一长一短，挡板外侧稍长，这样使挡板更能有效承力，更具安全性。
（二）改进中需要注意的几个细节
1.活塞式压力计高度h表示是台面到活塞压力计的上表面的距离，这样做是为了能让防护板在安放在脚架上的同时也能平稳的落在压力计的表面上，这样可以使防护板更加稳定。
2.建议最好在防护板四周和脚架金属棒周围及关键处包裹上一层类似橡胶材质的保护膜，增加其弹性，一是为了防滑，二是为了避免过硬的碰撞，损坏设备，造成不必要的损失。
3.防护板的材质一定要经得住检验，采用双面夹胶防弹玻璃也要通过玻璃厂家的正规认证，有关部门的许可方可使用，另外，防护板的形状和弧度也可以根据情况稍作调整，只要能够确保安全性，不影响正常操作即可。
四、结束语
综上所述，压力表的使用及检定都存在一定的安全隐患，细分析起来，由于压力表的检定仪器受限，其隐患稍显严重，亟待解决。文中针对改进活塞式压力计的安全性问题谈了一点儿粗浅的认识，个中环节还需反复推敲、琢磨，尺寸还需进一步的探究和测量，但不失为一种简便而有效的办法，如能实现亦可进行推广使用，使检定人员的安全性得到合理的保障。
