学文网布线施工篇1
摘 要：随着电气照明系统在文化和艺术层面上得到了一定程度的升华，照明设计相关工作进行的过程中从各个层面之上对灯具布线提出了比较高的要求。笔者依据实际工作经验，归纳总结出来了楼宇照明布线方面的技巧，希望能够在今后相关的工作人员对这个问题进行研究的时候起到一定程度的借鉴性作用，从而在我国楼宇照明布线行业发展进程向前推进的过程中起到一定程度的促进性作用。
关键词：楼宇照明；布线技巧；施工
一、首先对楼宇照明布线工程涉及到的范围进行分析
楼宇综合布线系统一般情况下来说是由六个子系统构成的，实际内容包含工作区域子系统、水平子系统、管理子系统等等，具体如下文所示：
一是工作区域子系统。工作区域子系统一般情况下来说是由终端设备连接到信息插座的连线构成的，其中包含转配软线、适配器和连接相关工作进行的过程中所需要使用到的扩展软线，并且也是需要在终端设备和I/O之间开展搭桥工作的。
二是水平子系统。水平子系统在楼宇中起到的作用就是将干线子系统线路延伸到用户工作区域当中，水平布线子系统一般情况下来说是处于一个楼层当中的，水平子系统的一端是需要放置在信息插座上的，另外一端是需要放置在干线接线区域、区域布线的中转点或者设备机房中的管理配架之上的。
三是管理子系统。管理子系统一般情况下来说是由楼层配线架构成的，是在水平子系统和干线子系统之间起到连接作用的设备，往往都是分布在大楼的竖井当中的，起到的主要作用就是将垂直干缆线以及各个楼层当中的水井布线子系统连接起来，从而就能够在终端设备移动的时候便于开展跳接工作。
四是垂直干线子系统。垂直干线子系统，垂直干线子系统在楼宇照明系统中起到的作用就是提供楼宇干线电缆的路由。一般情况下来说都是由大对数铜线或者光缆构成的，它的一段往往都是放置在设备机房的主配线架上的，另外一端一般情况下都是放置在楼层配线间的各个分配线架上的。
五是设备间子系统。设备间子系统一般情况下来说都是有设备间当中的跳线电缆、适配器构成的，它在楼宇照明系统中起到的作用就是将中央主配线架和各种类型的设备连接起来。
六是建筑群子系统。建筑群子系统起到的作用往往都是将一栋楼宇中的线缆延展到建筑群中的其它建筑中的通信设备或者设施当中。它包含铜线、光纤，以及防止其它相关建筑中的电缆的浪涌电压进入到本建筑中的保护性设备。

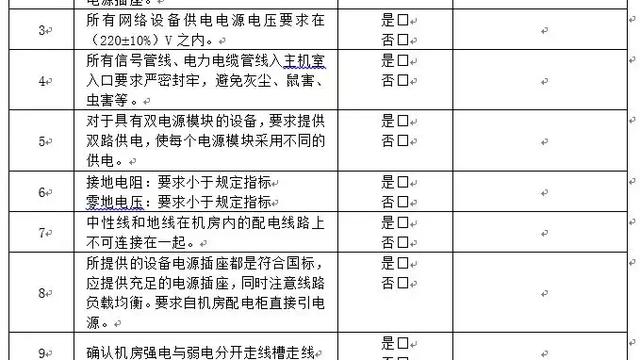

二、布线相关工作进行的过程中的主要工序以及施工相关工作进行的过程中需要注意到的问题
要在对综合布线工程施工环节形成明确且全面的了解的基础上，时刻注意施工要点，才能够将楼宇照明综合布线工程做好，为楼宇智能化系统施工相关工作的正式开展奠定坚实的基础。楼宇照明综合布线系统施工的主要流程是：楼面管线预埋、墙体剔槽预埋管线以及桥架安装等等。在楼宇照明综合布线工程施工相关工作进行的过程中是需要注意到下文中提及到的这些问题的。
（一）管线预埋工作进行的过程中需要注意到的问题
施工相关工作正式开展之前，组织相关的工作人员对施工***纸形成明确且全面的了解，编制预埋方案；暗管铺设相关工作进行的过程中需要使用到的是阻燃硬质PVC管材，在这个时候应当选择的是弯管弹簧弯折，可承受的弯曲半径是应当大于六倍管径的，管道界面利用率应当在25%-30%之间；墙面预埋管路径和地面之间应当是相互垂直的，不能够在施工相关工作进行的过程中斜拉管路；终端暗盒预埋高度是应当和相关施工单位协调预埋标高相等的，力求能够对标高的一致性做出一定程度的保证。
（二）桥架安装工作进行的过程中应当注意到的问题
在楼宇照明综合布线工程桥架安装项目施工相关工作正式开展之前是应当和水电、暖通以及装潢等相关的施工单位协调好的，以便于能够对桥架的走向形成明确的了解，以免在施工相关工作进行的过程中因为没有充分的协调而出现矛盾；电缆桥架、线槽的截面利用率是不应当超过50%的；每一段桥架之间都是应当将接地工作做好的，接地工作进行的过程中，相关的工作的人员的操作是应当满足相关的规章制度提出的要求的。
（三）线缆敷设、测试相关工作进行的过程中应当注意到的问题
敷设完成的线缆的两端是应当贴有标签的，证明起始位置和终端位置，标签上书写的问题应当清晰、端正和正确；缆线敷设工作进行的过程中是应当保有一定的剩余量的。针对有特殊要求的楼宇照明综合布线工程应当依据施工***纸中的要求预留长度；电源线、对绞电缆以及光缆等存在于建筑物之中的弱电系统的线缆应当呈分散式布置，各种铺设完成的缆线相互之前的距离应当满足相关的规章制度提出的要求；线缆铺设端连接之后是应当在对专业测试设备加以一定程度的基础上开展测试工作的，尤其是光缆更是需要展开100%测试，双绞线的随机抽样检测的比例不应当小于10%，抽样检测工作进行的过程中选取的点位是一定要包含最远布线点的。
参考文献：
[1]王丽娜.基于以太网和ZigBee技术的智能楼宇照明控制系统工程设计[D].山西农业大学，2015.
[2]游晴，吴光敏，赵建***，姚运龙.基于ZigBee技术的高校智能楼宇照明控制系统设计[J].价值工程，2015（04）：230-232.
[3]张磊，龚成龙.基于LabVIEW的楼宇照明集中控制系统设计及其应用[J].工业控制计算机，2012（12）：17-18.
[4]秦文华，赵建平，田海峰.基于电力线载波通信的楼宇公共照明监控系统设计[J].电子技术，2012（05）：41-44.
[5]周晓伟，蔡建平，郑增威，应晶.基于ZigBee传感网的楼宇智能照明控制系统的设计与实现[J].计算机工程与科学，2009（08）：150-152+155.
布线施工篇2
摘要：本文就如何按照485总线的施工规范进行485网络布线施工,供弱电安装工程商参考以及与相关行业技术人员进行交流。
关键词：RS485；共模干扰；屏蔽；布线施工
中***分类号：TP305 文献标识码：A文章编号：1009-3044(2007)05-11249-02
1 引言
目前在建筑弱电工程中有两个广泛使用的子系统采用RS485网络布线，分别是一卡通子系统及视频监控子系统中的摄像机控制。
在一卡通子系统中，485网络信号使用双向传输，即控制计算机采集（读取）终端（消费机、门禁机、考勤机、道匝机等等）读取到的IC卡数据，同时控制计算机***指令到这些终端；而在视频监控子系统中仅使用单向传输，控制设备***控制指令到摄像机云台，控制云台部件的各种动作。鉴于在弱电工程验收中不对RS485网络布线进行特性指标测试，仅进行连通性测试后，工程就可以顺利竣工；但设备使用人员在日后使用过程中总会碰到一些不可解释的问题，例如：通讯连接不上，下达指令时终端无反应；可以上传数据,但不可以***数据；通讯时,系统提示受到干扰.或者不通讯时,通讯指示灯也在不停地闪烁；有时能通讯上,有时则通讯不上；有的指令可以通,有的指令不能通等等。这些问题大都与485网络传输系统相关，即与系统布线施工相关；下面就本人对RS485网络传输系统的安装施工过程中的一点体会，谈谈如何按照485总线的施工规范进行施工,供弱电安装工程商参考、以及与相关行业人员进行技术交流。
2 线缆选择
在实际工程安装中，弱电工程商普遍使用CAT5E代替485通讯线缆（也有的工程商使用普通2芯电线RVV2*1.0）；在连接设备少（10台以下）、通讯距离短（100米以内）的情况下，控制设备和被控终端通讯基本上是没有问题的；然而国际上通用的RS485传输系统使用屏蔽双绞电缆，型号为RVSP2*0.5（二芯屏蔽双绞线，每芯由16股的0.2mm的导线组成）。线径的大小可以根据终端设备距离控制计算机（或控制键盘、控制矩阵等）的距离适当加大，例如：100米以内采用0.5的线径；200米以内使用1.0的线径，500米以内采用1.5的线径；1000米以内就得采用2.0的线径了。屏蔽双绞线有助于减少和消除两根485通信线之间产生的分布电容以及来自于通讯线周围产生的共模干扰。 而弱电工程商大都习惯采用5类网线或超5类网线作为485通信线，这是错误的。这是因为： (1)普通网线没有屏蔽层，不能防止共模干扰，仅能防止线对之间的串扰；（2）网线线径是0.511mm平方（美国24号线规），对于一般情况下的485网络工程布线，网络直径大都在100米范围左右，相对来说线径太细，会导致传输信号的衰减和可挂接设备的减少；（3）485网络系统为总线结构，工程施工人员可能会为了施工方便及节省材料，尽可能在一条总线上挂接更多终端设备；（4）5类网线或超5类网线为单股的铜线，如果选用杂牌网线，相比多芯多股线而言更容易断裂。
3 接地
485网络收发器在规定的共模电压-7V至+12V之间时，才能正常工作。如果超出此范围会影响通讯，严重的会损坏通讯接口。且共模干扰会增大共模电压。消除共模干扰的有效手段之一是将485通讯线的屏蔽层用作地线，将控制设备、终端等网络中的各种设备连接在一起，通过弱电浪涌设备可靠地接入大地。
4 布线
通信线走线时应尽量远离强电电线，不要与电源线并行，更不能捆扎在一起。485网络是总线式拓扑结构，总线采用手拉手，而不能采用星形结构。星形结构会产生反弹信号，反弹信号与正常信号叠加，从而破坏网络中正在传输的数据；甚至破坏设备的通讯接口。总线到每个终端设备的分支线长度应尽可能短，一般不要超出3米。分支线如果没有接终端设备，将会产生反射信号，对通讯产生较强的干扰，应将其去掉，或者使用与通讯线缆特性阻抗匹配的终端电阻端接。
***1 RS485网络系统拓扑结构***
另外：在同一个网络系统中，尽量使用同一种电缆，尽量减少线路中的连接点。在连接点处确保焊接良好，包扎紧密，避免松动和氧化。保证一条单一的、连续的信号通道作为总线。485通信线由两根双绞的电缆组成，它是通过两根通信线之间的电压差的方式来传递信号的，因此称之为差分电压传输。 差模干扰在两根信号线之间传输，属于对称性干扰。消除差模干扰的方法是在电路中增加一个偏值电阻,并采用双绞线； 共模干扰是在信号线与地之间传输，属于非对称性干扰。消除共模干扰的方法包括：
（1）采用屏蔽双绞线并有效接地；
（2）强电场的地方还要考虑采用铁管屏蔽（铁管应与弱电公用管道桥架连通）；
（3）布线时远离高压线，更不能将高压电源线和信号线捆在一起走线；
（4）特别注意：不要和电控锁共用同一个电源（或变压器）；
（5）采用线性稳压电源或高品质的开关电源(纹波干扰小于50mV) 。
关于终端电阻（即端接器）：一般情况下不需要增加终端电阻，只有在485通信距离超过100米的情况下，要在485通讯的开始端和结束端增加终端电阻。
关于布线直径问题：485总线结构理论上在理想环境的前提下有可能使得传输距离达到1200米.一般是指通讯线材优质达标、波特率9600、且只有一台485设备连接在总线上才能使得通讯距离达到1200米,而且能通讯并不代表每次通讯都正常.所以通常485总线实际的稳定的通讯距离远远达不到1200米. 负载485设备多, （并不是所有485转换器都能够带128台设备的.要根据485转换器内芯片采用的型号和485设备芯片采用的型号来判断的。一般485芯片负载能力有三个级别 32台、128台、256台）。理论上的标称往往实际上是达不到的.通讯距离越长,波特率越高,线径越细,线材质量越差,转换器品质越差,转换器电能供应不足(无源转换器),防雷保护越强等等这些都会大大降低真实负载数量；线材阻抗不合乎标准,线径过细,转换器品质不良,设备防雷保护,波特率的加高等等因素都会降低通讯距离。如果超出了这个限制，那么必须采用485中继器或485集线器来拓展网络距离或节点数。
5 调试和测试
首先要确保设备接线正确,且严格合乎规范.可参考以下几种调试和测试方法：
共地法：用屏蔽线将所有485设备的GND地连接起来,这样可以避免所有设备之间存在影响通讯的电势差。
终端电阻法：在最后一台485设备的485+和485-上并接 120欧姆的终端电阻来改善通讯质量。
二分查找法：通过从中间断开来检查是否是设备负载过多、通讯距离过长、某台设备损害对整个通讯线路的影响等原因。
排除法：单独暂时从控制设备拉一条线到终端设备,这样可以用排除法是否是由于布线或终端设备引起的故障。
更换转换器法：随身携带多个转换器,这样可以排除是否是转换器质量问题影响了通讯质量。
笔记本电脑调试法：先保证自己随身携带的笔记本电脑是通讯正常的设备,替换客户电脑,来进行通讯,如果可以,则表明客户的电脑的串口有可能被损害；若电脑已无可用的串口，需在电脑内安装串口卡。
6 建议
建议使用和购买门禁厂家或视频监控器材厂家提供的485转换器或者厂家指定或推荐品牌的485转换器；这些厂家大都会对与其配套的485转换器做大量的测试工作,并且会单独要求485厂家安装其固定的性能参数进行生产和品质检测,所以和其设备具备较好的兼容性.千万不要贪***便宜购买杂牌厂家的485转换器。
严格按照485总线的施工规范进行施工。
对线路较长、负载较多的情况采用有预留的解决方案。
如果通讯距离过长,如果超过500米建议采用中继器或者485 HUB来解决问题。
如果负载数过多,建议如果一条总线上超过30台就采用485 HUB来解决问题。
现场调试带齐调试设备。
现场调试一定要随身携带几个确保以前可以接长距离和多负载的转换器；一台常用的电脑笔记本；测试通路断路的万用表几个120欧姆的终端电阻。
参考文献：
[1]黎连业，王超成，苏畅.智能建筑弱电工程设计与实施[M].中国电力出版社，2006.
[2]民用建筑电气设计规范.JGJ/T：16-92.
[3]建筑弱电工程设计施工与质量检测实用手册[Z].安徽文化音像出版社.
[4]樊伟.智能建筑(弱电系统)工程施工组织设计[M].中国电力出版社，2006.
本文中所涉及到的***表、注解、公式等内容请以PDF格式阅读原文。
布线施工篇3
中***分类号：S611文献标识码： A
随着计算机网络和通信技术的飞速发展，二十一世纪的建筑业也发生巨大的变化，智能建筑已成为代表建筑高科技含量的代名词，也成为人们提高生活质量和工作效率，创造出更多物质财富、精神财富的有力保证。人们居住条件的提高和办公环境的改善，无疑对建筑物的智能化提出了更新、更高的要求。而目前装修市场技术水平参差不齐，大多业主不清楚综合布线质量要求，使用后造成许多不便。笔者通过数十年从事通信线路设计与通信施工管理的工作实践经验，谈谈如何合理进行室内综合布线设计与施工。
一、目前通信接入方式
目前电信常用的接入方式有FTTN、FTTB、FYYH三种。
1、FTTN接入方式：是光纤延伸到电缆交接箱。通信电缆通信分线箱用户线（三类四芯双绞线或二芯线）室内（路由器）超五类八芯双绞线各终端点（电话机、电脑等）。一般新建小区已不用此种接入方式。
2、FTTB接入方式：是光纤连接到大楼。通信光缆楼道光配箱（有源交换机）超五类八芯双绞线室内（路由器）超五类八芯双绞线各终端点（电话机、电脑、电视机等）。一定时期内折中的过渡方案，组网灵活，带宽宽；楼道接电，施工相对复杂，设备故障率相对高，维护量大。
3、FYYH接入方式：是光纤直接连接到每个用户家庭。通信光缆楼道光配箱（无源分光器）软光纤室内（路由器）超五类八芯双绞线各终端点（电话机、电脑、电视机等）。接入网络演进终极目标，三网融合最佳方案，全程无源光网络, 带宽高,光缆纤芯占用高，节能降耗、节省空间；楼道无需引电，无电气特性，维护量少。
以上三种接入方式我们只要了解知道有这三种方式就可，在这里不作过多探讨。
二、室内综合布线通信设计
无论是哪种接入方式最终要进入室内。室内设计主要考虑：敷设暗管、信息箱敷设、信息暗合敷设、CAT3三类线（电话线）、CAT5e超五类线（网线）布放等，具体如下***：
1、 信息设备材料介绍：
1)布线暗管：用于布放引入光缆、5e类线、电话线、电源线等各种线缆的预埋管道，一般采用UPVC阻燃塑料管。
2)引入光缆：它是由户外引入至室内的光缆，是家庭网络线路的总头。引入光缆应布放至家庭信息箱（面板）或家庭网络汇聚点，引入光缆和光缆接续由电信部门负责安装。
3)5e类线（网线）：分屏蔽和非屏蔽。家庭一般采用非屏蔽5e类线。网线是家庭信息箱或家庭网络汇聚点内的网络设备与电脑、IPTV 机顶盒等终端设备连接的数据线缆。五类线的标识是“CAT5”，带宽100M，适用于百兆以下的网；超五类线的标识是“CAT5e”，带宽155M，是目前的主流产品；六类线的标识是“CAT6”，带宽250M，用于架设千兆网，是发展的趋势。
4)三类线（电话线）：是家庭信息箱或家庭网络汇聚点内的网络设备与电话机连接的语音线缆。三类线的标识是“CAT3”，带宽10M，适用于十兆网，目前只用于语音电话。
5)信息盒：是各信息点终端点或做过线用，分明盒和暗盒，新房装修一般用86H型塑料暗盒。
6)信息面板：是用户终端设备接入家庭网络的插座。其中，RJ45 插座（网线插座）是提供电脑、IPTV 机顶盒等用户终端设备接入的插座；RJ11 插座（电话线插座）是提供电话机接入的插座。
7)IPTV 机顶盒：它是安装在电视机旁，为用户提供高清或标清影视及互动电视节目的机顶盒，机顶盒由电信人员上门安装调测。
8)家庭家居配线信息箱：主要用于安装FTTH 网络终端和家庭网络设备，并提供各类弱电线缆（包括入户光缆，以及户内电话线、网线等）汇聚的设施。
2、设计要求：
1)信息箱设计要考虑有足够的空间容量以便今后扩容。信息箱内安装220V/100w电源插座、hub或（交换机）、路由器、无线路由器、集线器和电脑网络、闭路线（有线电视）、电话线、安防线、监控线各类弱电线汇聚处。所以多媒体信息箱要有足够的空间，尺寸一般为350 mm×300 mm×120mm（宽×高×厚）。见右***：
2)室内信息点设计时要充分考虑今后发展需求，一般卧室一根三类线（电话）、二根超五类线（电脑、IP电视）。书房一根三类线（也可不布放，可从超五类线中抽出二芯用）、二根超五类线（根据需要增加或减少）。客厅一根三类线、一根超五类线（IP电视）电视墙位置。信息暗盒采用86HS60塑料暗盒，安装高度30cm左右。信息面板一般采用双孔面板，所有弱电线必须加装塑料UPVC阻燃管做护套。
注意事项：CAT5e超五类线（网线）不可复接，只能从信息箱（路由器）布放至各信息点。CAT3三类线（电话线）同线电话可复接。室内布线的施工之后，必须对已布放的每一条网线进行测试。
三、综合布线施工工艺及要求
1、UPVC阻燃塑料暗管敷设：一般￠20塑料管可走三根线，如果有弯头则减少线数。塑料管道敷设必须横平竖直，平行于电力管道时间隙不小于15cm。一根暗敷管不要超过二转角，有二转角时要安装过线暗盒。UPVC阻燃塑料管弯角，不要用购买的直角弯头（放线难放、而且无法更换线），最好自己加工，用弹簧弯管器加工弯头。见下***：
塑料暗管沿地下敷设时接头处必须用PVC胶水粘接，防止水进入，因为水进入将会损坏网线，损坏率高达75%，受潮网线将无法上网或网速达不到设计要求。
2、CAT5e超五类线（网线）最长布放距离不得超过90m。穿放5e类线和三类线等弱电线时，在信息面板内预留长度至少20cm 以上（保证有足够的长度打模块），并须做好标志。弱电线不得与电力线布放在同一管道内。
3、信息箱安装位置为用户门厅处（以便电信光缆引入），安装高度距地50cm嵌入墙体内。在信息箱内各类弱电线预留长度至少30cm 以上。
4、水晶头制做（RJ45网络、RJ11为电话），一般采用T568B标准线序排列：从1到8顺序为：白橙，橙，白绿，蓝，白蓝，绿，白棕，棕。以太网电脑一般用的是5e网线中用4芯，分别是第1、2、3、6芯。电话用的是网线中2芯，分别是第4、第5芯。如右***所示。打水晶头时网线外护套要压进水晶头中不要裸露在外。
5、所有暗线在安装布放完成后需进行检查测试，必须对已布放的每一条网线进行验收测试工作。测试需要网线测试仪一对。在测试时，需要在被测试的网线两端连接主测试仪或远端测试仪。如被测试的线缆正常，则两个测试端的号码就会从1 至8同时逐一闪动；如出现号码顺序调乱，就代表接线的方法错误或是交叉线的接法；当有某一个灯不亮，表示该根线没有接好；如果所有灯都不闪动，意味着这段线缆有4 条以上线有问题。测试完好后拍照或画出示意***备查（此点很重要），装璜时常发生线路被损坏。
总之，综合布线的应用越来越广泛，而高质量的施工与设计能保证更高的工作效率和更好地生活质量，为工作和生活带来便利。
2014年6月16日
