学文网【摘要】本文结合笔者多年工作经验，针对某综合楼橡胶隔震垫施工技术及工程应用效果进行分析。
【关键词】隔震垫；施工；原理；设计
对于人类来说，大地震是一种突发的、毁灭性的自然灾害，所以，自人类进入文明社会之后就在不停地探索抵抗地震的方法。在我国地震烈度较高的地区,对设防要求较高的建筑物,主要推广应用的结构减震控制技术有隔震技术和消能控制技术,而隔震技术中,橡胶隔震垫技术应用较广。其原理科学,安全可靠,造价不高,减震效果确切,适用于不同裂度不同抗震要求的房屋建筑工程结构。本文就某工程橡胶隔震垫施工技术与工程应用效果作如下浅述。
1.橡胶隔震垫构造
1.1构造

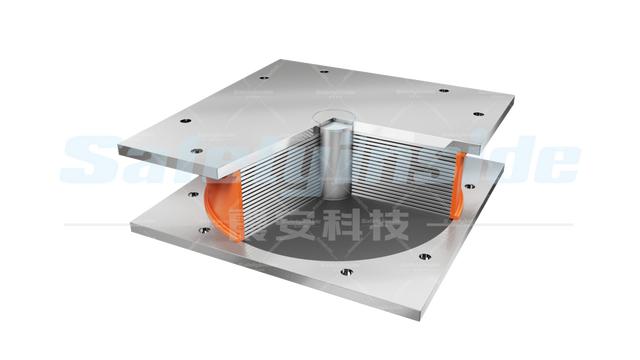

（1）橡胶隔震垫由薄膜橡胶板与薄钢板分层交替叠合,经高温、高压下整体硫化而成,橡胶层与钢板紧密结合以确保钢板对橡胶层的变形约束,使其具有较高的竖向受压承载力,具有较大的水平变形能力和耐疲劳能力。
（2）有安全可靠的上下联结板,预埋件(上预埋板、下预埋板),使橡胶隔震垫与上下结构(或构件)牢固联结。橡胶隔震垫施工构造示意***见***1。
***1橡胶隔震垫施工构造示意***
1.2类型
目前主要有普通橡胶隔震垫、铅心橡胶隔震垫和高阻尼橡胶隔震垫。不同类型的橡胶垫满足不同的隔震要求,不同的阻尼比,以达到隔震减震的目的。
2.橡胶隔震垫隔震原理
2.1水平作用原理
当水平地震波传来时,除它本身消去一部分地震能量外,还能通过橡胶层侧移一个水平传移(VS),达到消去部分地震能量,以避免或减小地震能量向上部结构传递,使结构的地震反应减小,并在瞬间恢复正常,而上部结构不会在地震中破坏,从而达到防震减震的目的。
2.2竖向作用原理
由于橡胶垫与结构构件牢固联结且橡胶层又与夹层钢板紧密结合。当橡胶垫承受上部结构自重及使用荷载时,橡胶层横向变形受到约束,使橡胶隔震垫具有很大的竖向承载力和竖向刚度,以满足设计抗震要求。
3.施工工艺
3.1工艺流程***(见***2)
***2工艺流程***
3.2施工要点
（1）施工准备。
材料:厂家提供的橡胶垫及预埋件(上、下预埋板)、联结螺杆均有材质报告及产品合格证明。螺杆采用45号钢精制高强发黑防锈处理(时效不变形),联结板、预埋板采用3号钢,联结板镀锌处理,U形锚筋采用Ⅱ级钢,六角螺栓表面氧化处理8.8级。
机具:水准仪、塔尺、标杆、经纬仪、钢尺、线坠、游标卡尺、水平尺、电焊机、扳手等。
技术:画出施工平面布置***。对橡胶垫分类编号标明施工顺序,对施工人员进行书面技术交底,并进行必要的操作培训。制定质量保证措施,编制质量验收评定表,位移变形观测表。
（2）橡胶隔震垫、预埋件(上、下预埋板)进场时必须有材质报告单及产品出厂合格证明书。
（3）联结板、预埋板其规格、尺寸、孔径、平整度、边心距、焊缝等质量指标必须符合设计要求及有关标准。进场后,要求逐个检查上、下连接板表面的平整度与翘曲度,超过1.5 mm时通知厂家更换。
（4）橡胶垫进厂后,需按同规格同类型2%的比例抽样送华南理工大学建筑设计院检验,各项指标均须符合设计要求。
（5）利用水准仪、经纬仪测量定出下预埋板的标高及轴线位置,并作好标记。
（6）根据标记,在框架柱主筋上端焊4-6个ϕ14短钢筋头用于安装下预埋板时的标高控制,使预埋板上平标高符合设计要求(此法控制预埋板标高)。
（7）根据标记在柱主筋四角上焊8个
（8）在进行柱砼浇筑时,先将予埋板取出,待砼浇筑到一定高度(到锚筋下端),再安好下予埋板(注:此项工作必须在砼终凝前完成)。利用不同规格的楔形木垫对予埋件的标高平整度轴线作微小调整,再用经纬仪、水准仪、拉通线精确检查安装,直至达到设计要求。
（9）用两根
（10）取出要楔形垫,复核下预埋板标高、轴线、平整度,复核合格后进行二次浇筑(早强)同标号细石砼,然后人工振捣密实。
（11）待二次浇筑砼达到强度的75%-85%后,将下预埋板面清理干净,涂塞黄油,为将来更换橡胶垫作好准备。
（12）用高强螺栓将橡胶垫安装固定在下预埋板上,拧紧螺栓后用防护帽套盖。
（13）在橡胶垫联结板上安装上预埋板,同样拧紧螺栓后用防护帽套盖。
（14）橡胶垫施工安装完后用塑料布及玻璃丝布分两层侧向裹实裹牢,防止主体施工过程中橡胶垫受损,并防止后期老化。
（15）橡胶垫施工安装过程中,作好施工记录,及时填制质量验收评定表。
（16）以上预埋板为底模,进行橡胶隔震垫以上结构(柱梁)绑筋、支模、浇筑砼。
（17）橡胶垫施工安装后,主体每施工完成一层,对橡胶垫的竖向变形作一次观测,并列表对比分析。
4.质量控制
4.1质量标准
（1）橡胶垫工艺、力学性能必须符合设计要求见表1所示。
（2）橡胶垫中心与定位的误差不大于2mm。
（3）预埋板面标高与设计标高相差不大于5mm。
（4）预埋板对角线靠尺、塞尺测量螺栓孔外侧,测量水平误差不大于2mm。
4.2质量控制
（1）橡胶隔震垫在施工安装过程中,严格按设计要求、质量标准以及其它有关标准执行,严把质量关。在制定质量保证措施的同时制定出上道工序出现弊病的补救措施,制定出质量通病的预防措施。
（2）橡胶隔震垫的质量必须符合抗震要求的各项力学性能指标。
5.质量验收评定
（1）质量保证资料:应提供各种材料配件的合格证及材质检验报告、砼强度符合设计要求及规范规定。
（2）基本项目:预埋板防腐处理良好,橡胶垫位置安装正确牢固,砼密实、无蜂窝麻面及漏筋现象。
（3）实测项目:测量项目允许偏差为:橡胶垫与轴线中心位移不大于5mm;预埋板与砼表面平整度不大于3mm,实测实量时,随机抽橡胶垫总数的20%有85%的点符合允许偏差值即可定为合格。
6.工程应用实例
6.1实例概况（此处可替换工程概况及应用）
某综合楼位于厦门市岛外工程,**街以南,***街以东,建筑平面呈“L”型,建筑面积11000mm2,是一栋七层混合结构综合楼,其中地下一层,地上一、二层为框架剪力墙结构的商业用房,三-七层是砖混结构的回迁住宅,东西长57.3m,南北宽40.8m。本工程抗震设防烈度为8度,由于框架剪力墙与砖混结构所构成抗震要求难以保障,因此在设计中采用橡胶隔震垫的抗震新技术,以提高结构的抗震能力,以满足垫下结构8度设防,垫上结构6度设防的要求。
本工程共使用91个橡胶隔震垫,其中加铅芯型(VP400-L)42个,不加铅芯型(VP500)49个。地下室以上的建筑物依靠嵌固在地下室柱子上的91个橡胶隔震垫来支承全部重量,并达到隔震减震的目的。整个建筑通过设置橡胶隔震垫使上部建筑与地下室及基础形成柔性连接,在水平地震力作用时,依靠橡胶垫来延缓建筑的自振周期,有效地吸收地面能量,降低建筑物的地震反应,减轻建筑物的地震破坏。
6.2应用效果
该综合楼橡胶隔震垫施工安装工期原计划34d,采用本工艺方法仅用19d,比计划提前15d,为主体按期完工争取了宝贵的时间。采用普通的机具,可行的工艺方法,完成了高精度的工作。经与同类工程比较,采用了橡胶垫隔震技术设计、施工建筑,由于降低了抗震设防烈度等级,也降低了工程造价达2%-3%,价值约20余万元。经厦门市建委抗震办、厦门市质监站、建筑设计研究院、监理单位组成的专家验收组,一次验收合格率达100%,取得了良好的经济效益和社会效益,并为后期该工程创市优工程垫定了基础。
6.3应用体会
通过这次橡胶隔震垫的施工安装,笔者觉得今后再使用本方法时还要注意以下几点:
（1）橡胶隔震垫安装时严格按操作规程技术要求操作。
（2）二次浇筑砼时,不准碰撞予埋板及柱主筋。防止轴线、标高平整度发生偏移,影响安装质量。
（3）安装固定橡胶垫于予埋板上时,固定螺栓要两人同时对称的拧紧,防止橡胶垫联结板错位影响其质量。
7.结束语
橡胶垫抗震设计理论形成虽然已久,但实践中用的还不多。关于橡胶隔震垫的施工,目前,我国既没有统一规范,又无国家验收标准。我们在该工程楼的施工中,在房屋橡胶隔震垫的施工方面积累了宝贵的第一手资料,摸索出了一条基本可行的施工方法,为国家将来编制统一规范标准打下基础,也为橡胶垫隔震技术在房屋建筑上的应用提供了可借鉴的施工范例。[科]
【参考文献】
［1］付隽苍.隔震垫在云南海埂会议中心商务酒店主体工程中的应用[J].经营管理者,2012(01).
