学文网摘要：“外防内贴”法是在施工条件受到限制，不得不采用的一种地下室卷材防水施工法。一高层住宅工程，地基为基岩。由于工期较紧，基础钻孔灌注桩先于地下室开挖施工完毕，之后在进行地下室开挖、外防水施工时，受设计尺寸及周边灌注桩的限制，已无法采用放坡开挖和卷材防水的外贴法施工。综合考虑后，采用了“外防内贴”法这一施工工艺，取得了令人满意的效果。
关键词：岩基；地下室；防水；外防内贴
中***分类号：TU7文献标识码：A文章编号：2095-2104（2012）
1 概况
重庆一住宅工程，共有四栋高层住宅，每栋楼地上28层，地下2层，总建筑面积约94000m2。工程所在地基为砂岩，岩质地基均匀性较好。据岩石试验和声波检测结果，砂岩饱和单轴抗压强度标准值为19.8～29.5MPa，属较软岩，强度指标变异性低～中等；中等风化岩体完整性系数为0.60～0.68，岩体基本质量等级为Ⅳ级，基础采用钻孔灌注桩基础。在四栋楼中间场地设置一地下两层停车库，每栋楼通过一地下通道与地下车库相连，因此，每栋楼的楼梯就要向下延伸到地下两层处，以保证同地下停车库的通行畅通，这样每栋楼也就在这一局部形成了一个小的地下室结构，地下室相对深度约为7m，防水采用钢筋混凝土挡墙外侧卷材防水。

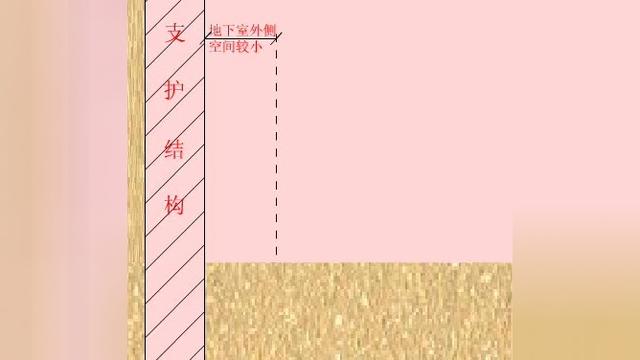

由于项目整体工期较紧，在场地平整工作尚未完全结束时，建设单位就安排钻孔灌注桩施工标段进行基础施工。当灌注桩基础施工完毕进行地下室的施工时，不可避免地出现一个问题，就是地下室周边有诸多已完工的钻孔灌注桩，若采用放坡开挖就会对这些灌注桩产生影响甚至破坏。同时，受外部空间的限制，地下室的外防水也无法采用“外防外贴法”施工。 由于工程地基为砂岩，且岩基内无滞水和承压水，地下室开挖后可进行干作业施工。综合考虑以上因素，最后采用“外防内贴法”这一施工工艺进行地下室防水施工。
2 施工工艺
因工程地基为砂岩，地下室开挖深度只有7m，经边坡稳定性验算，地下室开挖时不需要对边坡另行进行支护，可采用直壁式往下开挖。过程中采用机械切割、凿打，辅以人工的开挖方式。基坑开挖好后，按下***示意进行地下室防水的“外防内贴”法施工。
2.1 主要施工工艺
基坑开挖 砼垫层 保护墙 防水层铺贴 保护层 结构砼挡墙
2.1.1 基坑开挖
地下室基坑开挖前，应清除场地上面的垃圾及多余物件，按施工***纸及施工方案进行测量放线，精确标出地下室的开挖边线，并确认开挖边线与周边钻孔灌注桩基础的位置关系。沿基坑开挖边线分段设置石材切割机轨道，然后用石材切割机沿每一条边线进行切割，每一层切割深度控制在300㎜，为保证开挖切割后的基岩侧面总体成垂直状态，同时为保证石材切割机侧面有一定的工作空间，因此在切割时，应调整轨道，使切割刀口斜向开挖线外侧。
每一层开挖边线切割好后，中间部位石材用破碎机械进行机械凿打。开挖过程中应随时观察边坡的稳定情况，控制开挖边线的尺寸，及时清运开挖出的松散石材。每一层开挖结束后，应将基坑表面清理平整，并测放下一层的开挖边线。
2.1.2 混凝土垫层施工
基坑开挖到设计高程后，应逐一对设计尺寸进行复核，校核无误后，可进行混凝土垫层的施工，振捣后的混凝土垫层表面应进行压光处理，并做好成品保护，以方便下一步防水卷材的铺贴。
2.1.3保护墙施工
本工程的永久保护墙采用C20素混凝土结构，过程中可上下分两次进行保护墙施工。在进行模板工程施工时，一定要加强对模板稳定性的控制，可从两方面采取措施，一是在原天然基岩侧墙上打膨胀螺栓以方便模板对接螺栓的固定；二是利用地下室永久保护墙混凝土模板的钢管支撑进行相互对撑，以确保混凝土保护墙成型后的几何尺寸。在进行混凝土浇筑时，应采取措施保证混凝土的下落高度低于2m，且混凝土布料时，应沿保护墙一周均匀布料上升。
永久保护墙混凝土施工完毕后，应对模板对拉螺栓孔眼进行清理、修补，然后在永久保护墙内侧混凝土表面涂刷一道界面处理剂，之后用1：3的水泥砂浆抹找平层，找平层厚度为20㎜，找平层表面要抹平压光，杜绝空鼓和起砂掉灰现象的发生。
在地下室下侧混凝土垫层与永久保护墙形成的阴角处应用砂浆做成圆弧形，圆弧半径大于50㎜。
2.1.4 防水层铺贴
铺贴卷材时，应先铺平面后铺立面，立面部分应先铺转角后铺大面、由下而上进行。阴阳角、转角等部位在铺设防水层之前，应先做附加增强处理。底板上的平面卷材应连续铺贴至永久保护墙上。立面卷材铺贴时，上层卷材盖过下层卷材不应小于100㎜。
穿墙套管和预埋套管处经严密堵塞后，在管与永久保护墙侧面连接根部，将聚氨酯涂膜防水材料涂刷在距管道中心200㎜以上范围，涂刷量约2kg/㎡，经24h固化后，再铺贴防水层。
卷材采用搭接法铺贴，长边与短边搭接宽度均应不小于100㎜，上下层卷材、相邻两幅卷材搭接缝及主防水层与附加层搭接缝应错开1/3～1/2幅宽。接缝压实后在接缝处刷10㎜宽的水泥素浆将接缝密封严实，为了保证防水效果，可再用封口条进一步作密封处理，封口条宽度不小于120㎜，封口条粘贴完后，在封口条的接缝四周用水泥素胶或密封胶进行密封处理。
在铺贴防水卷材时，注意粘结剂应涂刷均匀，严禁露底，且不宜反复涂刷形成凝胶。铺贴时及时按横向顺序用力滚压使其粘牢，并处理好收头。对卷材搭接重叠3层的部位，用聚氨酯密封膏填充封闭。出现翘边等粘结不良时，及时撕开并清理干净，根据形状将卷材剪口，重新铺实，然后附加卷材铺贴封严。
2.1.5 保护层施工
底板平面和永久性保护墙立面部位的防水层施工完毕，并检验合格后可进行底板平面和永久保护墙面防水卷材保护层的施工。底板部位采用50㎜细石混凝土保护层，墙体立面保护层宜采用20㎜厚的1:3水泥砂浆保护层。
在浇筑细石混凝土保护层以前的整个施工过程中，不允许穿带钉子鞋的人员进入施工现场，同时应避免工器具的锐角部位损坏防水层。
2.1.6 混凝土挡墙施工
按照设计及施工规范要求，进行地下室混凝土挡墙施工。为加强对卷材防水层的成品保护，在进行挡墙模板工程施工时，不能采用钢筋对拉螺栓的方式对模板进行加固，只能利用地下室挡墙模板的整体钢管支撑进行相互对撑。混凝土挡墙可上下分两次进混凝土浇筑，以减轻混凝土对下部模板的侧压力，上下两层混凝土的施工缝应按设计要求设置止水带。
在进行混凝土浇筑时，应采取措施保证混凝土的下落高度低于2m，且混凝土布料时，应沿保护墙一周均匀布料上升。
施工过程中应加强对已完防水工程的成品保护工作，钢筋、钢管、模板工器具等材料在搬运、施工过程中不能破坏卷材防水层，不能在防水保护层上钉铁钉，不能用火焰烧烤卷材防水层。
3 结论
本项目的地下室防水工程在施工环境不允许的情况下，采用了“外防内贴”这一防水做法，虽然从一定程度上增加了过程管理难度，但通过精心的组织和实施，工程不但从时间上保证了工期，也从经济的角度，节约了施工成本，最终达到了防水工程的质量要求，至今未发现地下室有出现渗漏之处。在采用“外防内贴”这一防水工艺施工时，应加强对两个方面的管控，一是施工方案，“外防内贴”虽是一项防水施工工艺，但其实施过程中，应包含诸多方面，从设计到施工，从基坑开挖到挡墙施工；二是过程管理是关键，“外防内贴”这一防水做法一旦出现渗漏，后期是很难处理，这就要求在施工过程中，对每一个环节、工艺都要严格控制、严格检查验收。只要做到了以上方面，“外防内贴”这一防水施工工艺就一定会实施成功。
