学文网摘要：FTTH是指将光网络单元(ONU)安装在住家用户或企业用户处，是光接入系列中除FTTD(光纤到桌面)外最靠近用户的光接入网应用类型。FTTH通过不同类型的ONT终端给客户提供不同的业务接口，如常用的GE、FE 和 POTS 接口；甚至可提供三层路由功能，可满足多台 PC 共享上网的需求。
关键字：FTTH 网络
前言：FTTH的显著技术特点是不但提供更大的带宽，而且增强了网络对数据格式、速率、波长和协议的透明性，对环境条件和供电等要求较低，维护和安装方便。随着，高带宽业务的普及，FTTH将在我国广泛部署和应用。
1.FTTH系统构成

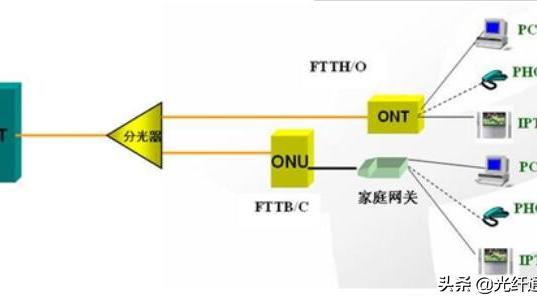

FTTH系统主要由三部分构成，分别为 ONT，ODN 和 OLT。ONT 放置在家庭内，给用户提供接入服务。主要分为桥接 ONT，多业务 ONT 和具备三层功能的 ONT终端。
桥接 ONT 只提供二层转发功能，接口类型单一，具有业务模式简单的优点，如目前已经商用的 HG810，HG811 和 HG813 等。
多业务类型 ONT 除了提供 GE/FE 接口外，还提供语音和 CATV 业务接口，满足家庭 triple-play 业务需求。HG865 可同时提供 GE、FE、POTS 和 RF 接口，HG850a可提供 FE 和 POTS 接口。
2.Open Access Network
Open Access Network，以下简称 OAN，是一种将物理承载网络和业务网络严格分层建设的网络架构，同一个承载网络共享给多个运营商使用，具有节省设备投资和运维成本的优点。
开放网络要求具有很强的业务处理能力和 QoS 保证能力，确保对所有业务提供商公平、公正。在传统的铜线网络中，往往通过 LSS（Line Sharing Service) 和 ULL (UnbundlingLocal Loop/Unconditional Local Loop）方式实现网络开放。LSS 主要是利用在最后接入用户的线路上采用不同的频段传送不同运营商的业务，从而实现最后一段的线路的开放，如普通用户的语音业务和数据业务分别由不同的运营商提供，两种业务均在同一根铜线上承载。ULL 方式则要求 ILEC 开放其基础网络设施或者接入网段的线路资源供CLEC 提供相关业务给最终用户。无论是 LSS 方式还是 ULL 方式，由于物理线路的带宽限制而无法真正给多个运营商实现接入网络共享。FTTH 网络的新建给开放式网络模型奠定了基础。当前借助 GPON 技术，可以给用户提供 100M 到 1G 的带宽，不同的运营商可以通过不同的 GEM port 等载体完成用户带宽的共享。
3.主要业务
3.1 HDTV@50M
FTTx 解决方案通过 GPON 接入技术在 FTTH 场景下可给用户提供高带宽的IPTV 业务体验。在 FTTH 场景下，采用 1：32 分光比的情况下平均每个用户可以提供 80M~100M的接入带宽，完全可以提供 50M 以上的 HDTV 业务。一般情况下，家庭机顶盒通过 FE接口连接到 ONT 上，从机顶盒上发出 IGMP 的业务请求，到 ONT 后，ONT 上会添加一层区分业务的 VLAN ID。如果机顶盒送上来的业务自身就带有 VLANtag，ONT 上会进行相应的 VLAN ID 切换。完成切换后将此业务流映射到 GEM PORT 中去，通过 T-CONT 送入 OLT，OLT 再根据不同的 RSP 添加一个外层识别 RSP 的 VLAN ID，最后通过 OLT 上的上行口送入承载网。当 IGMP 请求报文到达 RSP 头端后进行相应的认证，认证通过后头端将相应的节目通过组播 VLAN 推送到 OLT 上，OLT 再将节目复制到相应的 GPON 端口，节目到了 ONT 端后，将组播 VLAN 转换为机顶盒能识别的 VLAN ID下发到机顶盒。
3.2 语音业务
语音业务在 FTTH 解决方案中是最常见的一种业务。FTTx 解决方案提供两种接入模式，一是通过 RSP 提供的 RG 设备下挂在 ONT 上提供 POTS 口满足用户的语音需求。
这种情况下语音业务直接注册到 RSP 的 IMS 或者 NGN 上。二是直接通过 ONT 上的POTS 口提供语音接入。对于 OAN 来说，有些 RSP 没有相应的 IMS/NGN 资源，就必须绑定到某一家大型的语音业务 RSP 上，这种情况下 ONT 可以固定注册到 RSP 的 IMS/NGN 提供语音接入服务。
3.3 数据业务
数据业务主要是给家庭用户提供高速上网业务。数据业务从 PC 到 ONT 后先添加一层VLAN ID 用于业务识别，到 OLT 侧后，OLT 会再添加一层 VLAN ID 用于区分不同的RSP。
结束语：
FTTH 场景下的维护管理主要是对 ONT 的业务配置、故障告警管理、软件升级和业务发放等方面。GPON 终端管理主要是通过 OMCI 协议实现对 ONT 上数据、语音、视频等多种业务的配置和管理；ONT 上的所有告警信息通过 OMCI 消息上传给 OLT，OLT再通过 SNMP 协议上报给网管系统。网管系统支持对 ONT 的批量软件升级，大大提高了 FTTH 网络的维护效率。FTTx 解决方案支持 FTTH 场景下的业务自动发放模式，可以和客户的 OSS 等运营系统对接完成所有终端的业务发放。
