学文网摘要：随着国内经济开放步伐的加快，不少跨国公司陆续前来落户，需要越来越多的大型厂房、库房、商场、展馆等建筑工程设计与国际接轨，这就要求充分结合国内外的规范及业主要求设计施工，对于FM条件熟悉掌握，以便更好的应用。本文主要阐述了FM标准对喷淋系统设计的要求，简单介绍了几个喷淋系统设计，并提出了我国的喷淋系统设计装备的认证问题。
关键词：FM标准 喷淋系统 喷淋设计
中***分类号：S611 文献标识码：A 文章编号：
FM认可（FM Approvals）——进入全球市场的证书FM全球公司通过其所属的“FM认可”（FM Approvals）机构向全球的工业及商业产品提供检测及认证服务。“FM认可”证书在全球范围内被普遍承认，他向消费者表明该产品或服务已经通过美国和国际最高标准的检测。 FM向防火器材、电子电器设备、危险场所设施、火场勘测、信号设备、建筑材料等产品的生产商颁发认证证书。以下是笔者对FM标准下的喷淋系统设计的简单介绍：
1.FM标准对喷淋系统设计的要求
1.1鉴于工艺区域内低堆放塑料材料和可燃液体的存在，生产区喷淋系统的设计在230m2的最偏僻区内，喷淋流量应为12mm/min/m2。采用具有FM认证、温度141℃、直径DN20的喷淋头。
1.2基于开式储存架和纸箱、非膨胀塑料包装物，物流和生产车间的储存区的消防系统应设计如下：
屋顶喷淋：在185sqm (2000 sq ft)的液压，要求最偏僻区为12 mm/min (0.3 gpm)，采用两层高度的架内喷淋器。
持续时间：120min，流量要求：1900l/min，屋顶喷淋：标准反应：K115 (8)，温度141℃。
按照相关的FM国际标准，架内喷淋应该为液压(水压)设计，考虑7个喷淋头同时爆开，2个高度，流量分别为114 l/min (30 gpm)，采用FM认证的喷淋头，温度级别为74e。双排货架内喷淋设置2层，要求每一货物设1个喷头，单排货架内喷淋设置3层，每两堆货设一喷头且上下喷头相互错开。
在主厂房的一层单独房间内安装报警阀，安装位置应维护方便和泄水测试时易排水。
1.3安装在流量开关上游的蝶阀要拆除，如果按照当地标准这些阀门必须安装的话，这些阀门应安装在一个易操作的位置，且从地面可看到阀的指示。
1.4地下消防管网上也应该安装FM认证的PIV阀，用作分配阀。
1.5喷头距顶板的距离国内规范为75~150mm，FM要求最大可以300mm，喷淋系统的所有主管道应安装DN50的冲洗接头，冲洗时，通过消防软管排出的水应排放到一个安全的地方，软管中应充满水，连续冲洗至少5min，直至水变得干净清亮。
1.6考虑到稳定性，消防系统的所有关键部件都应该是FM认证的。包括但不限于下列部件：消防泵、柴油机、消防泵控制器、水流量计、闸阀、PIV阀、报警止回阀、凹槽接头、指示蝶阀、止回阀、喷淋头等。
1.7DN50mm及以上管径的管道用FM认证的凹槽接头连接，DN50mm以下管径的管道采用螺纹连接。
1.8管道强度试验时国内规范要求稳压30min，严密性试验稳压24h；FM强度试验要求稳压2h而不要求进行严密性试验。
2. 喷淋系统的设计
2.1冷库的自动喷淋系统的设计
冷库内的自动喷淋灭火系统一般设计为干式系统。但干式系统有一个固有的缺陷，即系统开始喷水的时间将因排气充水过程而产生滞后， 因此削弱了系统的灭火能力。该项目中，经FM技术人员推荐，将冷库的喷淋系统设计成湿式系统，并作为整个仓库湿式喷淋系统的一部分。喷淋管在进入冷库前设一个阀门，阀门后的管道内平时充满防冻液以避免管内充水结冰，管道及阀门布置。以下是在冷库的自动喷淋系统的设计中，FM标准对喷淋管路的要求：
2.1.1所有交叉平接的干管的端头上均应安装快接式管配件。管端头口径不得小于50mm。
2.1.2对于一只报警阀只控制一个防火分区的喷淋系统，FM认为在水流指示器前不应设控制阀(在国内设计中，一般在每个防火分区的喷淋干管上设一只水流指示器和一只信号阀）。FM认为许多火灾损失严重是由于喷淋系统阀门部分关闭所造成，且该阀门不易检查或维修。
2.1.3根据FM标准要求，在管路系统中应设计抗震活动支架。
2.1.4根据FM标准，喷淋系统水压试验应该在13.8bar的压力条件下持续2h。
（根据国标要求，当系统设计工作压力等于或小于1.0MPa时，试验压力应为设计工作压力的1.5倍，并不应低于1.4MPa。喷淋系统水压试验应该在达到试验压力条件下持续30min）
2.2自动消防喷淋系统
自动消防喷淋系统是一种在发生火灾时,能自动打开喷头喷水灭火并同时发出火灾报警信号的消防灭火设施。自动喷淋灭火系统具有自动喷水、自动报警和初期火灾降温等优点,并且可以和其他消防设施同步联动工作，因此能有效控制、扑灭初期火灾。现已广泛应用于建筑消防中。
2.2.1自动消防喷淋系统分为感烟式和感温式两种。
一是感温式消防喷淋系统。平时屋顶消防水箱装满水，当发生火灾时喷头在温度达到一定温度后（一般是68°C）自动爆裂，管内的水在屋顶消防水箱的作用下自动喷出，这时湿式报警阀会自动打开，阀内的压力开关自动打开，而这个压力开关有根信号线和消防泵连锁，泵就自动启动了。然后消防泵把水池的水通过管道提供到消防栓、屋顶水箱和喷头，整个消防系统开始工作。二是感烟式消防喷淋系统。有的感烟式消防喷淋系统是对烟雾感应开始工作；有的感烟式消防喷淋系统是系统装有烟感探头对烟气进行侦测，当烟气达到一定浓度时，感烟探头报警，经主机确认后反馈到声光报警器动作，发出声音或闪烁灯光警告人们，并联动防排烟风机启动，开始排烟，同时启动水泵向主干管道供水，喷淋头开始喷水工作。2.2.2FM对自动消防喷淋供水系统的要求
2.2.2.1根据目前设计，消防供水系统由一个900m3的地下水池和位于地下泵房的消防泵系统组成，用一台FM认证的卧式柴油机泵作为喷淋系统的主泵。
2.2.2.2不使用组合系统，喷淋系统安装一个1250 gpm (79 l/s)@ 110psi(7.6 bar)的柴油泵，而消火栓泵应该至少为500gpm (32l/s)@ 72psi (5 bar)。按照规范要求，喷淋和消火栓的供水系统都需要有备用泵。
2.2.2.3按照相关的FM全球标准，建议的900m3的水池足够供水2h。
2.2.2.4在泵房内，喷淋泵的抽水和排水管道目前设计为150mm (6inch)。
2.2.2.5按照FM全球标准，泵管道的规格应为：当泵在额定能力的150%下工作时，抽水泵速度不超过15 ft/sec (4.6m/sec)，排水泵不超过20ft/sec (6.2 m/sec)。基于以上条件，喷淋泵的抽水和排水管应加大到至少200mm (8inch)。目前设计的150mm地下喷淋系统管道加大到200mm以减少摩擦损失。

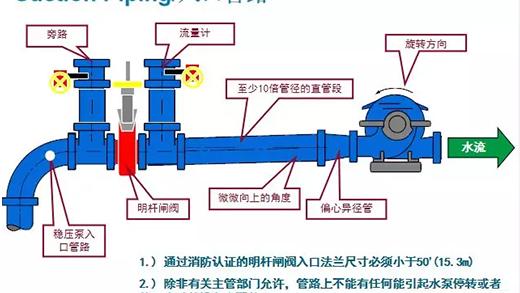

2.2.2.6在泵抽水侧应安装OS&Y (Outside Screw&Yoke)闸阀。
2.2.2.7安装一个流量测试装置用于泵的工作性能的测试。安装一个FM认证的流量表，使泵排水侧回水管的水流回到水池内，流量表可测到泵额定流量的175%。消防泵应该在系统压力下降时自动起动，但只能手动停止。
2.3FM对于喷淋消防泵及管路系统也有一些有别于国内的有关要求，主要有如下几点：
2.3.1要求提供检测水泵的试验装置。试验装置设在离开水泵出水管的旁通T型管路上，通过一个经认证的流量计回流至消防水池，放水管的位置应尽量远离泵的吸水管。流量计应能够检测相当于水泵额定容量175%的流量。
2.3.2喷淋消防泵要求设计成靠系统压降自动启动，但只能手动停止。目前国内设计的喷淋泵主要是通过报警阀启动。FM认为通过报警阀启动喷淋泵的启动方式是不可靠的。
2.3.3地下泵房的排水集水井内除设自动启闭的排污泵外，还需要设高水位报警器，报警信号需要送至控制中心或警卫室。
3.我国喷淋系统设备存在的认证问题
FM标准要求系统内的泵、控制阀、报警阀、喷淋头均是FM认证过的，目前国内消防泵都没有通过FM认证的。通过FM认证的消防泵均为进口产品。喷淋头、控制阀、报警阀的情况与泵类似，国内只有少数几家的某些系列的产品通过FM认证。
4结语
FM指定第三方认证的认证标准。该标准不仅能够满足消费者对于产品品质的要求，而且能够提高产品在市场中的地位。所以，喷淋系统的使用设备要严格按照规定，增强其安全性。
参考文献：
[1]郑翠玲.高层建筑火灾反映的问题[J].消防技术与产品信息.2007(07)
[2]杨华青.FM在喷淋系统设计施工中的应用[J].河北建筑工程学院学报，2007
[3]陈琨.自动喷水灭火系统常见问题分析[J].消防技术与产品信息.2007(04)引证文献More>>
[4]王琪海.高层商住楼消防设计探讨[J].中国给水排水.2000(09)
[5]竹为民,梁清泉.自动喷水灭火系统在设计施工中应注意的几个问题[J].消防技术与产品信息.2002(07)
