学文网【摘 要】本文介绍华能海口电厂使用新华DEH系统在高调门控制方面出现的故障情况，结合高调门控制系统设备特点对故障原因进行逐条分析，提出对应的解决办法，并针对高调门控制设备的状况，通过改造、日常维护检查等方面采取相应措施，提高DEH系统高调门控制可靠性。
【关键词】DEH（数字纯电液调节系统）；LVDT（线性位移差动传感器）；伺服阀（MOOG阀，带有负反馈的控制阀）
一、引言

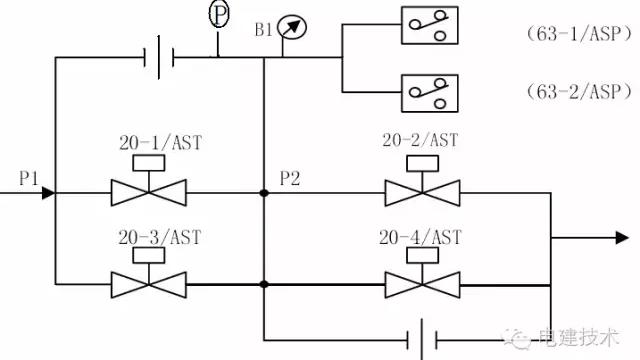

海口电厂#4、#5、#6、#7（138MW）机组从2000年开始先后将汽轮机液压调节系统改造为采用上海新华DEH---ⅢA型纯电液调节系统，#8、#9（330MW）机组分别于2006年、2007年投产，DEH系统采用新华DEH---V型纯电液调节系统。新华DEH系统具有产品质量成熟、控制性能良好、控制精度高等特点，长期以来运行稳定可靠，但不可避免也出现一些问题和故障，高调门控制是DEH系统中重要的控制部分，其控制稳定性、可靠性及精度直接影响汽轮机转速、负荷控制，甚至影响汽轮机运行安全。从新华DEH系统在海口电厂多年运行情况统计，高调门控制是出现问题和故障比较集中的部位，本文粗浅分析高调门控制出现的故障、原因分析，以及相应采取的对策和措施，以供大家参考。
当调门全关时，调整W2使LVDT1等于零；调整W7使LVDT2等于零。当调门全开时，调整W10使LVDT1等于满度；调整W4使LVDT2等于满度。当手动送阀位指令，使A=2.0V，伺服阀停在中间位置，调整OFFSET电位器使A-P=0.02——0.03V，保证启动前伺服阀处于负偏置，阀门有效关闭。凸轮特性是指油动机进入凸轮效应范围后，高调门采用相对增长较小的输入电压，使油动机以较快的速度达到阀门全开的位置。高调门正常工作时，LVDT1和LVDT2信号经高选后的P值、DEH经凸轮特性变换后的阀位指令A值和OFFSET信号求和，经功放后控制伺服阀，由油动机带动高调门动作。当调门反馈值和DEH指令值相等时阀门停止运动，形成闭环控制回路。
三、高调门控制故障现象、分析及解决办法
1、高调门发生故障时主要表现为：
（1）调门全关。
（2）调门全开。
（3）调门大幅晃动。
（4）调门控制指令与反馈偏差大。
（5）伺服阀（MOOG阀）故障造成调门控制不正常或失控。
2、高调门故障对应原因分析：
从高调门控制原理以及故障时信号记录曲线分析，故障原因主要集中在现场，因此，本文主要基于DEH内部系统正常情况下侧重分析现场的故障和解决方法：
（1）调门出现全关或全开：DEH指令信号正常，问题发生在调门控制信号和LVDT上。当有一只LVDT交流信号开路，故障的LVDT数值为最大时（LVDT三条信号线视开路情况可能为最大或最小，如最小则不影响控制），且该值不随调门运动而改变，两个LVDT信号高选模块输出为最大值，DEH输出信号值和高选后的P值无法平衡，控制信号直流输出为最小值，调门全关。当LVDT损坏（断杆）时，同样必有一个LVDT值不随调门运动而变化，P值和DEH控制信号无法平衡，使直流输出为最大，调门全开。
出现以上故障主要有：a、LVDT端子信号松脱；b、LVDT线圈开路；c、其他原因引起信号开路；d、油动机与LVDT连接杆断。
解决方法主要有：a、高调门运行中振动比较大，长时间运行造成接线端子松动或松脱，因此，在安装高调门接线端子箱时注意防止振动，定期紧固端子，在接线端子的螺丝上加装弹垫，加强检查，及时处理接线松动。b、提高高调门保温及附近保温质量，避免环境温度高造成电缆绝缘老化、LVDT老化易出现故障，同时高调门就地控制及信号电缆建议选用耐高温电缆。海口电厂4台138MW机组由于调门保温不好，高调门立式安装，大量热量上升影响高调门顶部伺服阀端子箱及LVDT环境，造成电缆或LVDT故障，后经过对调门保温进行专项处理后大大降低其故障率。c、油动机与LVDT连接杆断也是高调门出现故障较多的故障，由于原油动机与LVDT是连接杆为硬连接，安装时LVDT传动杆及连接杆必须保证一条直线，尽管如此，由于热态运行中调门温度影响连杆的热胀冷缩，加上调门振动等影响，多次造成LVDT连接杆卡涩弯曲折断，导致调门全开或全关故障，对此，通过对油动机与LVDT连接杆的接头处加装万向节，解决了硬接造成连杆易折断问题，具体改造前与改造后示意***如上：
由于LVDT为双信号且采用反馈信号高选进行闭环控制，当一个LVDT信号故障时，如果故障信号为最小，则另一LVDT信号正常，不会造成调门失控，但如果故障信号为最大，则调门全关，直接影响机组控制和安全。高调门控制在DEH---ⅢA系统中由调门控制卡VCC卡控制，对此，与新华厂家联系，要求增***CC对LVDT信号增加断线判断检测功能，一旦检测LVDT信号断，则自动选择另一正常信号进行控制，后经新华公司对原VCC卡改造增加断信号检测小卡，增加了对LVDT信号断线检测功能，一旦检测LVDT断线，自动切换高选为选择正常信号闭环控制，提高了调门控制的可靠性。在330MW机组的新一代DEH-V系统中，采用的VPC智能调门控制卡，也已改进设计有断线检测判断功能。
（2）调门发生大幅晃动时原因有一下几种：
a、两只LVDT的调制信号频率太接近，有差拍现象，引起抖动。解决方法是在调门控制卡上调整信号频率，增大两只LVDT的频率差值>50HZ。
b、LVDT线圈绝缘性能不好。传感器线圈和壳体之间导通时，系统形成多点接地，产生干扰，引起调门晃动。解决方法只能更换LVDT了，注意解决环境高温问题，选用耐高温参数较高、质量可靠的LVDT产品。
c、控制电缆屏蔽层现场有接地点。由于现场调门运行中机械震动较大，控制电缆和接线盒产生摩擦，使屏蔽层，产生接地。解决方法安装时注意电缆走向及布线，另外加强控制电缆的保护。
