学文网【摘要】TDA2030集成音频功率放大器的制作，是中等职业技术学校电子技术应用专业常见的实训项目之一，主要是因为TDA2030功率放大电路具有失真小、功率大、所需元件少、制作简单、效果良好等优点，特别适合于初学者，而且用它来做电脑有源音箱的功率放大部分或MP4等小型功放再合适不过，有利于培养、提高初学者对电子技术的兴趣和喜爱。但由于实训设备、实训环境的影响，许多中职学校在该实训项目上达不到预期的结果，因此笔者将做该实训项目时的点滴经验介绍如下，以供交流、参考。
【关键词】TDA2030 DXP 布线 覆铜板
【中***分类号】G71 【文献标识码】A 【文章编号】2095-3089（2013）01-0254-02
一、TDA2030简介
TDA2030是许多音频功放产品所采用的Hi-Fi功放集成块。它接法简单，价格实惠，使用方便，在现有的各种功率集成电路中，它的管脚属于最少的一类，总共才5个引脚，外型如同塑封大功率管，给使用者带来不少方便。
TDA2030 在电源电压±14V，负载电阻为4Ω时输出14瓦功率（失真度≤0.5%）；在电源电压 ±16V，负载电阻为4Ω时输出18瓦功率（失真度≤0.5%）。电源电压为±6～±18V。输出电流大，谐波失真和交越失真小（±14V/4欧姆，THD=0.5%）。具有优良的短路和过热保护电路。
二、制作步骤及注意事项

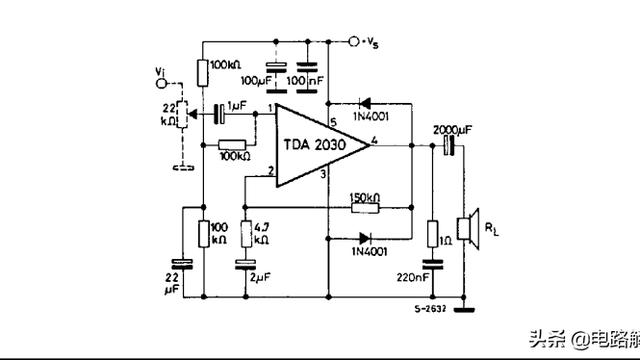

1.利用protel dxp 2004 简体中文版软件完成对电路***的原理***编辑。完成的结果如右***1所示：
2.利用原理***导出PCB板，PCB板不要做的太小，对初学者可选用10cm*10cm的单面覆铜板，一是主要考虑学生经验不足；二是考虑学生对 “PCB的设计规则”不太熟练，参数值不能设置的很好，使走线及元件所占的空间较大，从而导致不容易完成布线。电路板较小也不宜将元器件全部安排妥当，若学生的DXP学得很精时可以选择更小的电路板。
3.布线及布线时的注意事项
3.1信号线及焊盘。
信号线不能设置的太细，应不低于2cm，一般取2cm即可。若太细，在后面的工序中，在刻字机上不容易刻出很细的线条以及腐刻覆铜板时导线的机械强度不够，易造成导线断裂。信号线也不能设置得太粗，不要超过焊盘的直径，一般二者的直径之差为1cm即可。焊盘直径不要低于3cm，一般的焊盘取3cm就可以，特殊的元件可根据其管脚宽度等实际情况选取。例如，保险丝座的引脚就很宽，所以至少得取直径为4cm焊盘或方形焊盘，防止在钻孔时，由于钻头与绝缘基板摩擦产生的热量容易使焊盘脱离基板，不利于装配。同时，也有利于焊接装配时导电良好、保证机械强度。
3.2地线的设计
电子产品的地线设计是非常重要的，无论高、低频电路都必须要符合设计规则。低频电路主要考虑大小信号地电位的叠加问题，要严格遵循“***走线、集中一点接地”的原则，从而显著提高信噪比、降低噪音。
音频电路地线可分为电源地和信号地，电源地主要是指滤波、退耦电容的地线；小信号地是指输入信号、反馈地线。小信号地与电源地不能混合，否则会产生较强的交流声。
正确的布线方法是遵循“***走线、集中一点接地”的原则，选择滤波电容C3引脚作为电源地集中接地点，小信号地集中接在C5引脚，输出信号地集中接在C6引脚，这样输入信号强、弱信号地线严格区分开，***走线，最后，三条地线集中在C3引脚点接地，作为总接地点。
另外，由于TDA2030输出功率较大，因此需加散热器。而TDA2030的负电源引脚（3脚）与散热器相连，所以在排放TDA2030时要注意其跟周围器件的距离，散热器不能与其他元器件相接触，这样既能保证散热效果，又能保证不影响其他元器件的正常工作。
4.PCB板成型后的处理
4.1在功放.PCBDOC文件中，点击“文件”“打印预览”，并利用QQ截***，将成型的PCB***完整截下，再利用Photoshop软件完成对PCB板中的导线、焊盘的进一步优化处理，功放.PCBDOC的打印预览QQ截***如右***2；
再利用Photoshop将PCB板在水平方向上左右对称对调，形成可直接安插元件的装配***。最后，将处理好的文件送到有刻字机的广告公司或打字部，经过他们的专业软件处理后，将装配***刻在即时贴上。
4.2粘贴装配***
先将覆铜板用橡皮擦拭干净，再将打印出的装配***用给手机贴膜的方法粘贴上。
4.3抠***
按装配***的要求，将没用的即时贴除掉，然后用橡皮擦除干净遗留在覆铜板上的粘剂，再将装配***上的线条再次按严按紧，防止腐蚀电路板时漏液，影响导线的质量。
4.4腐蚀电路板
（1）在配制腐蚀液时要按照比例。水：双氧水：浓盐酸=3：1：2。
（2）腐蚀时间不要过长，以免把电路腐蚀过度。
（3）在腐蚀完以后要对电路进行检测，看有无断路和短路的，若有则需要对导线进行修改。
4.5 如果有条件可以给导线喷涂绝缘漆，给焊盘涂松香酒精溶剂就更好了。
4.6 钻孔
4.7焊接装配
装配后的功放如右***3、***右4所示：
5.调试
只要正确按照电子装配工艺要求完成，基本都能正常工作，这里主要注意电源变压器的安装方式，EI型电源变压器在各方向上的干扰强度不同，应尽量避免干扰强度最强的Y轴方向对准PCB板。因此对EI型变压器在电源变压时产生的电磁干扰，在实际使用时尽量不要使Y轴与电路板平行。
参考文献：
[1]陈振源.电子技术基础.高等教育出版社，2006年7月.
[2]郑家龙等.集成电子技术基础教程编.高教出版社，2002年5月.
[3]谷树忠等.Protel 2004实用教程：原理***与PCB设计.电子工业出版社.2009年3月.
