学文网[摘 要]滚动轴承是当今机械上广泛应用的部件之一，它是依靠主要元件间的滚动接触来支撑转动零件的。它具有摩擦阻力小、功率消耗小、启动容易等优点。本文通过对滚动轴承基本结构和工作原理的阐述，以期望大家能对滚动轴承有简单的了解，并能在机械上广泛并正确的使用，从而提高机械传动效率。
[关键词]滚动滚动轴承 基本结构 工作原理
中***分类号：TH117 文献标识码：TH 文章编号：1009914X（2013）34063201

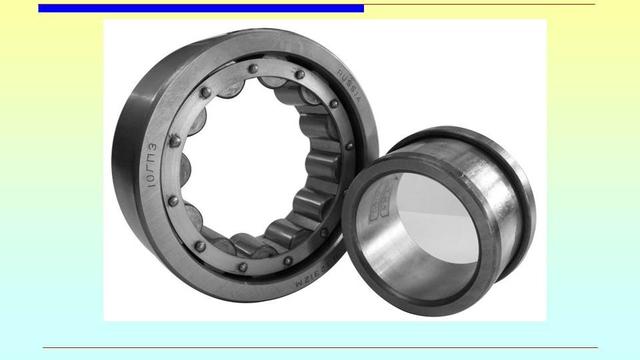

一、滚动轴承结构概述
滚动轴承的基本机构由内圈，外圈，保持架滚动体等四个部分组成。内圈用来和轴颈装配。外圈用来和滚动轴承装配。滚动体的作用是把内，外圈间的滑动借助滚动体而转变为滚动。通过滚动体把旋转圈上的载荷传递到固定圈上，然后传递的哦啊机匣壳体上。保持架的作用是把滚动体分开，减少滚动体的磨损，保持架需要用软材料制造。
1.滚动轴承内圈
滚动轴承内圈通常固定在转子的轴颈上，与发动机轴一起旋转，在内圈的外表面上有供钢球或者滚子滚动的沟槽。
2.滚动轴承外圈
滚动轴承外圈通常固定在滚动轴承座或者机器壳体上，起支撑滚动体的作用，在外圈的内表面上也有供钢球或者滚子滚动的沟槽。
3.滚动轴承滚动体
每套滚动轴承都配有一组或者几组滚动体，它是承受负荷的零件，其形状，大小，数量决定了滚动轴承承受载荷的能力以及在高速状态下运转的性能。
4.滚动轴承保持架
滚动轴承保持架将滚动轴承中的滚动体均匀的相互隔开，使每个滚动体在内外圈之间正常的工作，此外保持架还有引导滚动体运动，改善滚动轴承内部的条件，防止滚动体脱落的作用。
二、滚动轴承的工作原理
通常，滚动轴承的内环套在转轴上与转轴一起旋转，不旋转的外环则固定在机匣的滚动轴承座孔中。在内环与外环之间的环形空腔中，装有若干个滚子，用保持架（又称分隔笼）将滚子均匀地分布在圆周上。内、外环与滚子接触的环带称为滚道。滚子通常作成球（珠）形、圆柱（棒）形及细而长的针形。根据滚子形状的不同，滚动轴承可分为滚珠轴承、滚棒轴承和滚针轴承等等。
滚动轴承的内环与转轴一起旋转，内环的滚道则带动滚子转动，所以滚子既在内环滚道上，也在外环滚道上绕自己的轴心线转动，同时还与保持架一起绕转轴旋转，好象地球既自转同时又绕太阳公转一样。转轴所受的各种负荷：径向力和轴向力等由内环的滚道通过滚子传到外环的滚道，然后由外环传到机匣上去。由于滚动轴承工作时，滚道与滚子间始终有相对运动，同时还承受很大的力，为了避免磨损，内、外环和滚子均需要用特种滚动轴承钢来制作，否则，滚动轴承就不能工作。
三、结束语
一个简单的滚动轴承，由几个简单的零件所组成，却起着极为重要的作用，可以说滚动轴承支撑起转动机械的半壁江山。很多复杂机械内部起着极为重要的滚动滚动轴承只有几个。数量虽小，但是对整个复杂机械的正常运转和使用寿命却起着极其重要的作用，我在这里对滚动轴承基本结构和工作原理的简单陈述，以期能起到一些作用，使大家能对滚动轴承有初步的了解。
参考文献
[1]（美）Tedric A.Harris.滚动轴承分析..北京：国防工业出版社，2010：1一15.
[2] 夏新涛，马伟，颉谭成.滚动轴承制造工艺学 机械工业出版社，2007：3一350
