学文网本文上篇介绍了PW78式、PW78A式、PW78B式无坐力炮的改进与不同之处，并以PW78B式无坐力炮为例，展示其炮身、炮闩的构造，中篇继续展示其击发机、炮架的结构设计——
自身特点尽收眼底
功能多样彰显魅力（续）

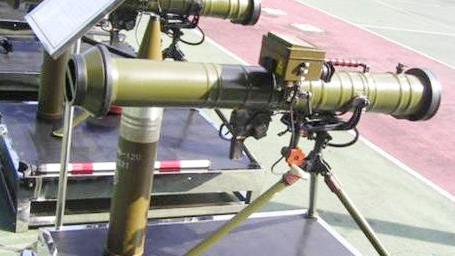

击发机
PW78B式无坐力炮的击发机由前击发机、后击发机及软绳击发机组成。发射时，炮手操作任何击发机均可实现击发。但要说明的是，操作前击发机或软绳击发机，均是通过带动后击发机而实现击发的。
前击发机 前击发机主要用于肩射时操纵击发，其由扳机体、前扳机、调整螺、拉杆及保险机构等组成。保险机构由保险栓、保险簧与保险销组成。
扳机体用于安装前扳机的各种零件，其通过燕尾槽装于炮身中部下方的燕尾突起上。前扳机后部设有弧形杆，用于与保险栓配合，起到保险作用。保险栓设在扳机体后部的孔内，其中部设有缺口。当向右推保险栓到位时，保险栓缺口与前扳机后部的弧形杆错开，使前扳机不能被扣动，击发机处于保险状态；当向左推保险栓到位时，保险栓缺口与前扳机后部的弧形杆对正，即可扣到前扳机。保险簧与保险销设在保险栓上部的扳机体内，保险栓上有2个锥孔，推动保险栓，保险销在保险簧的作用下，其头部卡入保险栓的不同锥孔内，使保险栓分别处于“保险”、“待击”位置。调整螺用于调整拉杆的长度，从而调整前扳机行程。拉杆的前端与调整螺旋接，后端与后击发机的连接头相连。
扣动前扳机时，拉杆带动后击发机的连接头向前移动，从而使后击发机带动阻铁向下移动，击针被解脱，实现击发动作。
后击发机 后击发机由扳机座、后扳机、推杆、护管、保险机构及击发联动机构等组成。保险机构由保险板、钢珠及弹簧等组成。击发联动机构由击发杠杆、阻铁杆、拨动子、压杆及压杆簧等组成。
扳机座通过2个螺钉固定在炮身右侧，其下方设有后扳机及保险板，后方设有护管及推杆。推杆及推杆簧设在在护管内。后扳机及保险板上均设有凹槽，用于卡入软绳击发机的钢丝绳。保险板的上部设有2个锥孔，内装弹簧、钢珠，钢珠在弹簧的作用下卡入扳机座不同的锥孔内，使保险板分别处于“保险”、“待击”位置。将保险板向前扳到平行于炮身（即“保险”）位置时，保险板上部即抵住后扳机，此时不能向前推动后扳机而形成保险状态。将保险板扳到垂直于炮身（即“待击”）位置时，可实施击发。
后扳机实现击发的动作是：推压后扳机，推杆后端推动击发杠杆长支臂，击发杠杆绕其轴转动，其短臂向下拨动阻铁杆，阻铁杆下压拨动子，拨动子转动并向上顶起压杆。当阻铁杆向下运动至解脱对击锤的卡滞时，击锤簧伸张，推动击锤高速向后运动，其杆形突起撞击击针杠杆的后部，击针杠杆绕其轴转动，其头部拨动击针向前撞击炮弹底火。击锤完成击发后被压杆与闩体连接耳共同挡住。开闩时，闩体连接耳下方斜形面向下压压杆，从而使拨动子转动，拨动子向上顶起阻铁杆以卡住处于待击状态的击锤。关闭炮闩，操作扳机，从而实现下一个击发循环。
软绳击发机 为便于对运动目标进行追随跟踪瞄准，并快速实施击发动作，PW78式无坐力炮设有软绳击发机，其由握柄、扣柄、软管、软管卡头、钢丝绳、紧固头、紧固螺母及支板等组成。握柄上设有两个片状突起，以便炮手握持和实施击发动作。握柄轴用螺钉与方向机手轮相连接，握柄轴上设有扣柄，扣柄的侧面连接有软管及钢丝绳。软管的另一端设有软管卡头，其卡入支板上的凹槽内。钢丝绳的另一端穿过后扳机下部的凹槽，用紧固头及紧固螺母固定在后扳机后部。
使用软绳击发机之前，必须试击发，调整软绳长度，以保证击发行程。软绳过短，容易提前击发，造成走火；软绳过长，难以实现击发。调整时，拧松紧固螺母，移动紧固头在软绳上的位置，直至击发可靠为止。
对运动目标跟踪瞄准时，炮手左手转动高低机，右手握住软绳击发机的握柄并且拇指轻放在扣柄上，转动握柄可带动方向机对运动目标进行追随跟踪。击发时，右手拇指与食指用力捏扣柄与握柄上的片状突起，钢丝绳被拉动，从而带动后扳机向前移动，实现击发。
炮架
炮架是无坐力炮射击时的支点，由支架、方向机、高低机、脚架组成。其与瞄准装置配合，赋予无坐力炮射角、射向。
支架 支架用于支承炮身，是方向回转的主体，由支架体及耳轴固定器等组成。
支架体前部设有高低机支臂，用于连接高低机。支架体下部设有基轴，基轴插入脚架的架体轴孔内。
耳轴固定器位于支架体上部，由锁把、锁把轴及锁把簧组成。锁把轴是炮管与炮架的连接件，也是炮管俯仰的心轴。
当锁把被扳动到下方位置时，锁把簧顶锁把轴使其头部向支架体内伸出，卡在炮身耳轴的凹槽内，使炮身固定在支架上。当向上扳动锁把到位时，锁把轴头部缩入支架体内，此时，锁把轴从炮耳轴凹槽内脱出，炮身可从炮架上卸下。
方向机 方向机由手轮、方向解脱手柄、螺杆、螺筒、外筒、方向机支臂及松紧套箍等组成。
手轮设在炮身右侧，手轮用销子与螺杆固定连接，转动手轮时螺杆转动，因螺杆与螺筒以螺纹相配合，螺杆即迫使螺筒移动。螺筒的末端设有圆孔，用以穿入连接螺将螺筒固定在高低机支臂的下部。外筒用于防护螺杆、螺筒，其用螺栓固定在方向机支臂下方。
方向机支臂上带开口的松紧套箍套在脚架体的圆环部，并用螺栓、方向解脱手柄箍紧。向上扳起方向解脱手柄，松紧套箍被放松，炮手可大幅度调整炮身的方向。向下压紧方向解脱手柄，松紧套箍则紧定在脚架体的圆环部上，方向机支臂不能相对脚架转动，此时只能转动方向机手轮，微调炮身的方向。方向机手轮转动一周，炮身转动为34.3密位。
高低机 高低机采用螺栓安装在高低机支臂上，由锥形齿轮、横齿轮、手轮、螺杆、螺筒、外筒、齿轮箱、松紧套箍、高低解脱手柄等组成。
高低机的螺杆、螺筒与外筒的结构、工作原理与方向机的类似，但高低机增设有锥形齿轮、横齿轮。增设这两个齿轮的目的是，将水平方向的力变成垂直方向的力。具体地说，为便于炮手操作，高低机手轮的转动是绕其水平轴进行的，产生的是一种横向力。但高低机的作用是使炮身俯仰，如何将横向力转变成垂直方向的力？采用锥形齿轮即可以达到这一目的。因高低机的横齿轮与手轮轴通过销子固定在一起，横齿轮、螺杆与锥形齿轮啮合。转动手轮，横齿轮带动锥形齿轮转动，锥形齿轮带动螺杆转动，从而实现炮身的俯仰。
为了防尘，高低机下部设有齿轮箱，锥形齿轮、横齿轮设在齿轮箱内。螺筒上端的连接孔用于架炮时插入高低机连接座的连接轴。向上扳动高低解脱手柄，松紧套箍被放松，炮手可大幅度调整炮管的俯仰。向下压紧高低解脱手柄，松紧套箍被紧定，此时只能转动高低机手轮，精确调整炮管的俯仰。高低机手轮转动一周，炮口高低移动14.7密位。
脚架 脚架用于承托支架和赋予火炮一定的火线高度，由脚架体、架腿、固定筒、齿板座与架腿轴等组成。
脚架体上端设有基轴孔，用于安装支架的基轴。脚架体左侧设有上背带环，右架腿下部设有下背带环，加装炮架背带后便于携行。脚架体下端设有3个轴孔，使用架腿轴分别与3个架腿连接。固定筒用于带动齿板座上升或下降，以紧定或解脱架腿。固定筒旋接在架腿上部的螺纹上，并采用固定筒簧排除两者之间的轴向间隙。固定筒上方设有齿板座，齿板座上设有齿纹，旋紧固定筒时，齿板座向上移动，其齿纹与脚架体的齿纹啮合，使架腿固定在一定的位置。脚架体内装有弹簧与销套，当销套与架腿上的锥孔对正时，销套在弹簧的作用下即卡入锥孔中并发出“咯”声，以表示火线高为最大火线高（680mm）。此时不得继续向内收缩架腿，否则火炮重心上升，架腿间跨距减少，射击时稳定性变差，易造成翻炮事故。（待续）
