学文网摘要：本文着重介绍混凝土多孔砖，它是近年“禁实”、“限粘”后向墙材市场推出的一种非粘土类新型墙体，是适应目前建筑结构体系、节土节能、替代烧结粘土砖的新产品。
关键词：混凝土多孔砖；材料组成；混凝土多孔砖的性能
Abstract: This paper introduces the concrete porous brick, it is in recent years, " ban solid ", " sticky " backward wall market launched a non-clay new wall, it is to adapt to the new product is currently building structure system, soil and energy saving, substitution of sintered clay brick.
Key words: concrete perforated brick; material; performance of concrete porous brick
中***分类号：TU757.4
一、混凝土多孔砖的分义和特点

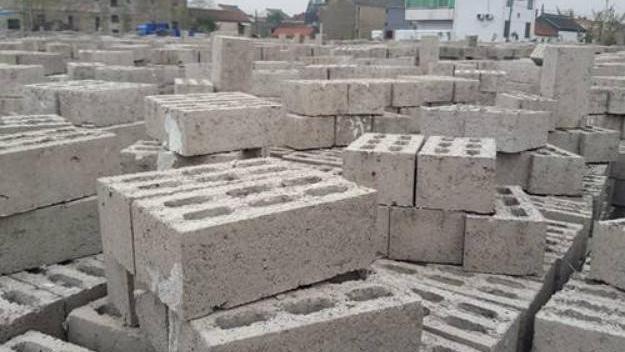

混凝土多孔砖是以水泥为胶结材料，以砂、石等为主要集料，加水搅拌、成型、养护制成的一种有多排小孔的混凝土砖.主要规格尺寸为204mm×115mm×90mm，并有适当的配砖。混凝土多孔砖外形特征类似烧结多孔砖，而材料性能应归于普通混凝土小型空心砌块。用混凝土多孔砖具有生产能耗低、节土利废、施工方便和体轻、强度高、保温效果好、耐久、收缩变形小、外观规整等特点。它不毁坏农田.不用燃煤，生产消耗能源不足烧结粘土砖的一半.符合国家 经济 节能 发展 战略；抗冻性能好，尺寸规整，有利于砌体平整度的控制，施工适应性能强，重量轻.砌筑方便.节约砂浆，降低施工强度及地基荷载，增加使用面积而不增加工程造价。但对产品质量和砌体、施工质量控制不当时，也容易出现“裂”、“渗”、“热”、“冷”等问题。特别是开裂问题。
二、生产混凝土多孔砖的原材料
为了保证混凝土多孔砖的质量，标准中规定了所采用原材料的要求。水泥应采用符合GB 175-1999的硅酸盐水泥或普通硅酸盐水泥，以获得较高的早期强度与相应的强度等级，减少干燥收缩。采用GB 1344中的矿渣硅酸盐水泥，早期强度较低，尤其目前在各 企业 主要采用 自然 养护情况下更为明显。不宜采用火山灰质硅酸盐水泥，因其干燥收缩率较大，养护施工不当，会造成产品开裂，影响建筑物安全使用；采用粉煤灰硅酸水泥，尤其在掺量较大的情况下，抗冻性较差，干燥收缩率较大，控制不好会使砖产生裂纹.导致结构破坏。因此，标准中规定应采用符合GB 178的硅酸盐水泥与普通硅酸水泥。细集料应符合GB／T 14684--2001《建筑用砂》、GB／T 14685-2001《建筑用卵石、碎石》的规定。重矿渣应符合YBJ 20584《混凝土用高炉重矿渣碎石技术条件》的要求，其最大粒径不大于10mm。掺入适量石屑，可以提高砖的密实性与强度。
三、静力设计时的构连措施
(一)一般构造措施
1、跨度大于6m的屋架和跨度大于4.8m的梁，其支承面下应设置混凝土和钢筋混凝土垫块；当墙中设有圈梁时，垫块与圈梁应浇成整体。
2、大粱跨度不小于6m时.其支承处宜加设壁柱或构造柱或采取其他措施。
3、填充墙、隔墙应分别采取措施与周边构件可靠连接。
(二)墙体保温隔热措施
1、混凝土多孔砖墙体保温隔热设计应符合《夏热冬冷地区居住建筑节能设计标准》(JGJl34)及相关标准、规范的规定。
2、混凝土多孔砖墙体的外墙宜采用外保温。保温材料厚度应根据保温隔热 计算 确定。
3、混凝土多孔砖墙体采用外墙内保温作法时，应对冷、热桥部位进行处理。
4、外墙外表面宣用浅色。
四、砌筑施工方面的质量要求
(一)一般规定
1、 进入施工现场的混凝土多孔砖应具有产品合格证，且必须满足28d以上的厂内养护龄期。进入施工现场的混凝土多孔砖每批5万块或对质量有异议，应按混凝土多孔砖产品标准的规定进行抽检复试。
2、堆放混凝土多孔砖的场地应平整，周边应设置排水设施，顶部应采取适当的遮雨(雪)措施。
3、搬运、装卸混凝土多孔砖时，严禁碰撞、扔摔或翻车倾卸；垂直吊运应采用带有网罩或围栅的吊盘。
4、混凝土多孔砖墙体施工应采用双排外脚手架施工，严禁在墙体上留设脚手架孔洞。
5、混凝土多孔砖砌体施工质量控制等级不应低于B级。
6、混凝土多孔砖砌筑砂浆的稠度宜为50～70mm。
7、当使用掺外加剂的砌筑砂浆时，必须采用机械搅拌，搅拌时间自投料完成起宜大于5min。
8、采用预拌砂浆或干粉砂浆砌筑墙体时，应分别按照预拌砂浆和干粉砂浆的相关规程的规定施工。
(二)安全措施
1、砌完基础后，应及时回填。回填土的施工应符合现行国家标准《建筑地基基础工程施工质量验收规范》(GB50202)的有关规定。
2、砌体相邻工作段的高度差，不得超过3m且不得超过一层楼的高度。工作段的分段位置，宜设在伸缩缝、沉降缝、防震缝、构造柱或门窗洞口处。
3、雨天施工时.砂浆的稠度应适当减小。每日砌筑的高度不应超过1.2m，收工时，应覆盖砌体表面。
4、施工中在混凝士多孔砖墙中留的临时洞口，其侧边离交接处的墙面不应小于0.5m；洞口顶部宜设置钢筋混凝土过梁。
五、应用中的问题和质量通病
随着混凝土多孔砖的广泛使用，出现了许多问题和质量通病，主要有以下几类：
(一)砌体强度分析
1、原因分析
1.生产品混凝土多孔砖强度低，不符合设计要求，多孔砖有断裂或缺棱掉角现象。2.砂浆配合比不当，和易性差，砌体冬期受冻，造成砂浆强度不够。3.混凝土多孔砖排列不合理，组砌混乱，上下皮搭接长度不够，纵横墙没有有效搭接。4.墙体随意留洞剔槽，严重削弱墙体受力面积，增大偏心距，影响墙体承载能力。5.砌体灰缝不饱满。
2、预防措施
1.加强该砖质量检查，不符合要求的不得用于承重部位。对于裂纹延伸累计长度>20mm的多孔砖严禁用于承重砌体。2.砂浆配合比严格按重量计量，随拌随用。3.施工前应对该砖进行预排，绘制多孔砖砌块排列***，制作皮数杆，并做好交底和过程检查，保证合理组砌和正确留置洞槽及预埋件。4.对墙体平整度和垂直度、灰缝厚度和饱满度随砌随查.并及时复核砌体轴线及标高偏差。5.严格按照冬期施工方案落实冬期施工措施。
(二)墙面开裂
1、原因分析
1该砖比实心粘土砖大，相应灰缝少.砌体抗剪能力差，受水平力或其他因素影响容易产生水平裂缝、阶梯裂缝、砌体周边裂缝。2.该砖吸水率低，砂浆硬化慢.在其强度不足时过早立模及混凝土浇注产生早期砌移、松动、开裂。3.该砖为混凝土制品，干燥收缩是其特性，其收缩率在0.35mm／m-0.45mm／m间，比粘土砖的温度线膨胀系数大，混凝土收缩在180d后才趋于稳定，混凝土的干缩加大了混凝土的内力，这是该墙面开裂的原因之一。4.该砖热工性能差，屋面的热胀冷缩对砌体产生很大的推力，易产生“八”字裂缝。5.砌体的不合理组砌，如上下皮未有效搭接，不同墙体材料混砌等，造成窗口在竖向灰缝产生裂缝。
2、预防措施
1.严格控制该砖的生产日期，进场后架空堆放并有防雨措施，严防砌块雨淋水浸.控制该砖相对含水率在45％以内，严格控制干缩率在0.45mm／m以内，并加强对该砖的外观质量检验。2.正确控制组砌。3.严格按DB34／T465-2004第5.5节采取防裂加强措施。4.严格控制工艺间歇，在砂浆未达到预定强度前不固定模板、浇注混凝土，严防砌体硬化早期扰动开裂。
(三)墙体热工性能差
1、主要原因
混凝土多孔砖导热系数为1.51w／(m。K)，是粘土实心砖的2倍，虽然其孔洞率大有利于保温，但是其有一定宽度的混凝土肋及在接缝处、转角处的混凝土构造柱或芯柱有薄弱点，易形成热桥，影响外墙保温性能，造成能源损耗大，甚至出现局部墙面结露现象。
2、预防措施
恰当选择合理厚度的混凝土多孔砖。从建筑设计上对于一些薄弱部位采取保温隔热措施，改善建筑的热工性能，如采用保温砂浆、外墙采用抗渗防裂纤维砂浆等。
六、结语
混凝土多孔砖是一种新型墙体材料，它的推广应用，将有助于减少实心砖和粘土多孔砖的生产与使用，有助于节约能源，保护有限的土地资源。作为工程技术人员，要不断学习各种新材料、新工艺，努力适应我国建筑业向环保节能型方向发展的趋势。
