学文网摘 要：在我国，经济不断发展也加快了城市化的建设，高楼大厦林立，房屋建筑不断在修建中，在众多的建筑中工程测量技术也在不断的被应用中，在该技术中有一项测量技术，它是通过在房屋建筑施工中建立完整的施工控制网络，来完整的建立施工中的各项测量数据，保证测量的精准，从而提高工程的施工质量。本文通过工程实例探讨了房屋建筑施工测量技术的应用，以保证建筑物测量的准确性。
关键词：建筑工程；工程测量；放样；应用分析
中***分类号：TU198 文献标识码：A
当今社会，是科技创新的时代，是不断发展的时代，随着社会的不断进步和经济的快速发展，推动了城市化建设进程的加快，技术的创新应用是新的发展趋势，现代测绘技术的持续发展也有着极为显著的更新换代趋势。测绘学是一门具有现展意义的一级学科，它的形成时间已经很久了。
一、建筑施工测量控制技术要点
1、定位放线技术
由于高层建筑对控制网设立的合理性以及科学性要求很高，因此要根据建筑特点以及先整体后局部的原则合理精准的确定每一条轴线的相交点。根据施工顺序以及坐标对单位方格进行控制，并且控制线由十字形主轴进行测设，并由该控制线配合施工。因为在设立平面***中并没有明确的标出外轴线相交的方位坐标，所以需要精确地对十字轴线与用地红线之间的关系进行计算。按照控制点与测定点坐标来计算它们之间的对夹角与距离，然后明确点位。
2、竖向传递技术
（1）施工过程中对承台部位的梁进行浇筑后，应该参照施工的设计***合理地进行放线，将地轴线引导至承台上。
（2）当基础柱完成混凝土浇筑和拆模后，将控制点的数据线作为参照，然后在柱测处用轴线引测。待垫层混凝土作业结束后，在垫层处将卓由线位置具体的弹出，完成后将轴线向里面移动。确认复核无误时，方可弹出墨线以及标记交点，该点作为以后工作需要的竖向传递的基点。
（3）在高层楼层装模处理过程中，注意预留相应的传递孔，以方便传递室内轴线。竖向传递一般使用铅垂仪，并将仪器在首层进行架设上。将仪器准确合理的调整好后开动电源并将该光束射到之前预留孔上的接收处。
3、高程控制技术
（1）在即将完成基坑开挖时，在接近基坑深度时应该打入木桩在基坑的周围或底边。根据木桩对一样高度的方位引测，可便于通过拉线修整坑底以及混凝土的浇捣作业。
（2）当完成基础柱与钢筋的安装后，把水准点结合基础标高，对竖向钢筋进行引测。并用有颜色的油漆进行标注，根据施工设计***找出墙所对应的承台面、地梁面。拆除模板后，把水准点标高进行引测到柱侧，并在合理位置标记，将该点作为不断向上传递的点。
（4）进行后面的施工时，应该使用钢尺对电梯之间以及结构边柱进行垂直测量。至少进行三次的引测，有助于校核。如用钢尺沿着垂直方向进行测量，直到施工层，再画出水平线。对各层标高进行测量时，必须按照起始高度测量。
4、沉降和垂直度的观测技术
埋设沉降观测点的技术要求沉降观测点多设置于外墙，高出约1 m清水檐。如在进行观测时出现由于生产或施工造成的不通视情况，会导致选定仪器观测合理位置其时间与精力的浪费。根据选定的点合理的对仪器进行安置，保证观测线路的通透。当首次测量数值不准确甚至有错误时，将会导致后续的补测工作不能进行，也会出现矛盾。进行观测点的首测测量高程都要至少进行两次观测并确认后再进行后续工作，每一层都要复测直至完工。并且再完工后的首年还要进行其次检验测量，第二年进行两侧测量，三年后包括三年内每年进行一次测量，一直到沉降稳定。
5、重点部位测量控制技术
（1）门、洞口、窗的测量控制技术
在进行建筑结构的施工过程中，完成每层的墙体建筑后，应使用经纬仪对洞口竖向的中心线和洞口进行投测，并将两边的线横到控制线使用钢尺进行传递，用有色的漆在墙体上进行明显的弹出。对于室内的门、窗、洞口使用轴线弹出竖直的控制线，而其水平控制线则按照高程的控制线使用钢尺进行弹出，并对这些地方的施工精度进行严格检查。
（2）大角铅直度控制技术
完成首层墙体的施工后，要分别在离大角的两侧约30 cm外墙处分别弹如竖直线，且用彩色的涂料标记两个有颜色的三角形，以此作为在上层墙体进行支模板时的控制线，确保该墙角同下层的墙角处于一条铅直线。
（3）精度测量墙、柱的控制技术
为了确保剪力墙、柱子、隔墙等位置的准确，便于及时的进行后续装饰作业。进行放线的时候应该按照轴墙、柱位置进行放测，并将墙柱的变柱弹出。然后将墙柱的30 cm控制线测出，按照轴线的标记标准标记有色的三角形，平均一个房间的一条轴线不得少于2个有色三角形。
二、高层建筑中平面控制测量和高程的传递简析
本工程设计±0.00m相当于绝对高程51.8m，办公楼部分地下2层，地上17层，建筑总高度为76.400m；裙楼分地下2层，地上6层，建筑物总高为37.400m。由规划局用GPS给定本工程第11轴线两个控制点，两点坐标为（①X=4643346.756 Y=41535021.140②X=4643405.829 Y=41535008.549 通过计算得距离D=60.400m，方位角和绝对高程点。当高层施工到±0.00m以后，随着结构的升高，要将首层轴线准确的逐层向上投测，用以作为各层放线和结构竖线的依据。施工控制测量方案如下：
1、平面控制测量
1）内控点布设
布置控制点是第一步，本工程要按照施工***分别在六层和17层设置四个控制点，作为内部测量控制点。
2）预埋件的作法及埋设
预埋件使用质地较坚固的钢板制成的，并同时焊接钢筋，并且要浇筑在底板上。在设置好点的同时要将铁件等埋设上，已加固，方便以后的各楼层的施工。垂直对应控制点位置上预留出孔洞，方便向上投测。
3）控制点的测设
上诉工作完成后，就要将控制点设置在预先埋置的部件上，这样做是为了方便建立全方位的平面控制，当然这其中离不开精密的仪器。测量精准后的内控网就可以为测量控制服务了。要保证其精度不小于轴线控制网。
4）激光接收靶
激光接收靶由300×300×5mm厚有机玻璃制作而成，接收靶上由不同半径的同心圆及正交坐标线组成。
5） 内控点竖向投测

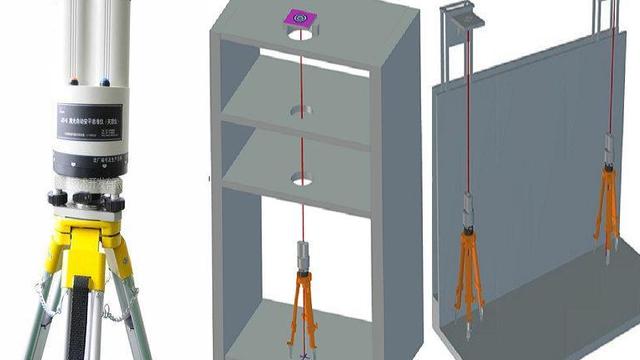

将控制点和仪器安装好之后，打开开关，就可以进行全方位的投测了。主要是在0°、90°、180°、270°四个位置向上投测，作业层测量人员用激光接收靶接收并取四点中点作为轴线控制点。
6）轴线竖向投测的允许误差：
7）作业层轴线、细部线放样
放样是关键的一步工作，当对控制点检查投测正确后，就要依据控制点和轴线的宽度、长度、高度等关系放样出轴线。轴线测放完毕并自检合格后，以轴线为依据，依***纸设计尺寸放样出柱边线、洞口边线等细部线；
2、高程的传递
在其中，第一要利用水准仪将高程引测到第一层，这样就有利于以后向上测量，要进行必要的校验，符合规格后作为起始标高线，并弹出墨线，用红油漆标明高程数据。引测点应以高于地面（+0.5m）处设定2处。标高的竖向传递，用钢尺从首层起始标高线竖直量取。钢尺需加拉力、尺长、温度三差改正。施工层抄平之前，应先校测首层传递上来的三个标高点，当较差小于3mm时，取其平均高程引测水平线，水平线应高于地面（+0.5m）处设定。抄平时，应尽量将水准仪安置在测点范围的中心位置。
4、标高竖向传递的允许误差如下表：
结束语
工程测量学是在大学课程中一项应用型学科，具有一定的空间结构感。在高层建筑建设过程中，工程测量技术得到了广泛的应用。时代在不断变迁，作为一个社会、科学、文化、技术、经济等迅猛发展的时代，只有与时俱进才能更好的适应时展的需要，才能长久的立足于社会。高层建筑作为新时展的产物，其技术要求越来越高。
参考文献
[1]李景化．高层建筑施工测量控制技术[J]．中国新技术新产品，2009(18)．104
[2]方超平．高层建筑的测量控制研究[J]．科技资讯。2009(34)．
[3]高阳．建筑施工测量控制要点分析[J]．科技致富向导，2012(29)．
[4]盘风臣．高层建筑施工测量控制技术[J]．科技创新导报，2012(33)．
