关键词 EXCEL宏；CSAMT；视电阻率；双对数曲线
Excel是个人电脑普及以来用途最广泛的办公软件之一，也是Microsoft Windows平台下最成功的应用软件之一。无论用户身处哪个行业、所在公司有没有实施信息系统，只要需要和数据打交道，Excel几乎是不二的选择。
Excel之所以有这样的普及性，是因为它被设计成为一个数据计算与分析的平台，集成了最优秀的数据计算与分析功能，用户完全可以按照自己的思路来创建电子表格，并在Excel的帮助下出色的完成工作任务。[1，2]

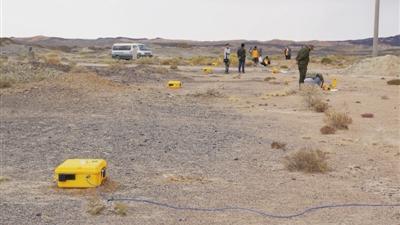

可控源音频大地电磁测深（CSAMT）是以地壳中岩石和矿石的导电性和导磁性差异为主要物理基础，研究电磁波在地下介质传播过程中在地表的不同特征，从而了解地下介质的电性变化情况。
通过在地面观测不同频率交变电磁场相互正交的电场分量（Ex）和磁场分量 (Hy)，进而求得地层视电阻率（ρs）随频率（f）变化关系。控制频率即可达到测深之目的，通过发射和接收不同频率的电磁波，得到一个完整的测深曲线，以达到纵向岩性分层之目的。实际工作中可控源音频电磁感应测深法观测电场Ex和磁场Hy，由下式计算视电阻率，又称卡尼亚电阻率记为ρω。[3]
CSAMT法同直流电法勘探相比有以下优点：
1）、使用可控制的人工场源，抗干扰能力强。2）、工作效率高。3）、纵向分辨率高。4）、横向分辨率高。5）、地形影响小。6）、勘探深度范围大。7）、高阻屏蔽作用小。8）、立体观测，获取信息大。[4]
CSAMT法由于测量信息大，数据多，在资料汇交时整理的表格也十分的多，专业的数据反演解释软件一般没有这些功能，Excel及其VBA就成了不二的选择。
这里以本人在用Excel宏整理V8数据为例，说明Excel宏在CSAMT工作中的应用。
一、批量导入V8的Txt文件汇总到Excel
多功能电法工作站V8记录的数据可以输出成Txt等多种格式，Txt格式的文件是一个测点一个文件名，用空格分开的5列分别是：频率、视电阻率、视电阻率误差、相位、相位误差。为了汇总数据并打印提交，我们就要把所有文件中的数据放入Excel中，利用录制的Excel宏，少加修改就可把这个费时费力的重复工作瞬间完成。
导入文件的部分代码如下：
……
For i = 0 To Me.ListBox1.ListCount - 1
fn = Me.TextBox1 & Me.ListBox1.List(i)
If Me.ListBox1.Selected(i) = True Then
iRow = Sheet1.Range("C65536").End(xlUp).Row
Range("A" & iRow + 1).Select
Sheet1.Range("A" & iRow + 1) = Me.ListBox1.List(i)
Range("B" & iRow + 1).Select
With ActiveSheet.QueryTables.Add(Connection:="TEXT;" & fn, Destination:=Range("B" & iRow + 1))
.TextFileColumnDataTypes = Array(1, 1, 1, 1, 1, 1)
.TextFileTrailingMinusNumbers = True
.Refresh BackgroundQuery:=False
End With
icount = icount + 1
End If
Next
为了更好的选择Txt数据，在使用这些代码时，我们也添加了VBA窗体，界面如下：
在导入文件后，利用VBA在文件名中取特定的字段为测点号并插入到B列。
bb = InputBox(, , 4)
cc = InputBox("请输入测点号位数：", , 4)
For i = 2 To Range("C65336").End(xlUp).Row Step 50
aa = Range("A" & i) '123456:F7
cmid = Mid(aa, bb, cc)
For ii = i To i + 49
Range("B" & ii) = cmid
Next
Next
***2 由文件名定字段作为测点号
至此，完成数据的导入汇总工作。
二、利用Excel绘制双对数坐标原始曲线***
在Excel中选择录制宏，然后再插入***表，按照***表向导的4个步骤，选择***表类型为XY散点***，源数据为一个测点的频率列与视电阻率列，初步生成的***表在Excel中。分别双击X、Y坐标及绘***区，进行更完美的格式设置。X坐标格式设置界面如下***3。
将录制的宏文件用VBE编辑器方式打开，认真修改后，增加一个For …To …Next循环语句即可完成自动绘制。
执行VBA宏代码生成一条测线上各测点的原始对数曲线***，可以把它们排列好，通过选择性粘贴，将其复制到Word中保存，为下步处理工作提供指导，并可做成为汇交的原始曲线***册。
三、生成汇交资料表
若要把每个测点的CSAMT原始数据及坐标信息一起制成表格存档，在Sheet2表中放入：测线号、测点号、X、Y、H 五列坐标信息，在Sheet1中录制一个宏，思路是：
1、删除Sheet1中第一列与第一行；
2、对数据区域添加边框线；
3、在Sheet1中的不同测点间插入项目名称，测点坐标，列标题三行
4、根据Sheet1中的测点号，在Sheet2中自动查找对应的XYH坐标信息，写在Sheet1中插入的第二行中。
宏代码运行后的预览效果如***。
加上上面的表头，一般每个测点的CSAMT原始数据在40～50之间。在页面设置中通过调整页边距、缩放比例等参数，使一页纸正好可以打下一个测点的全部信息。
四、误差计算与对比曲线***绘制
在CSAMT工作中，为了说明数据的有效性、真实性，我们都要进行质量检查的。规范规定：①检查点数不得少于全测区坐标点的3%。②检查点与被检查点的全频视电阻率(ρω)曲线及相位(φω)曲线，应形态一致。③对应频点的数值接近，均方相对误差(m)不应大于5%。 利用前面的方法，在宏代码中加入一段计算均方相对误差的内容，即可成为一个专门进行误差计算与对比曲线***绘制的完整代码。
具体代码从略。部分表格内容见下***。
Excel在CSAMT数据的预处理过程中，具有通用性强，获取简单，成本低廉的特点，方便推广使用。不懂编程的人利用Excel的录制宏功能只用几个小时就可学会简单的编程，能够把物探技术人员从烦琐、机械的原始数据汇总、曲线绘***工作中***出来，把主要的精力用到物探资料对地质解译的研究中。
注：文章内所有公式及***表请用PDF形式查看。
