学文网摘 要：分析了电缆T接端子的施工特点，结合具体工程案例，通过大电缆直接进电表箱与采用电缆T接在工程施工过程中施工方法和工程成本的比较，给出了电缆T接在工程应用中所具有的优势。
关键词：电缆T接箱；施工方法；工程成本；工程应用
0 引言
电缆“T”接端子主要适用于建筑、工业电气设备中作主电缆（干线）不能切断时的“T”形分线连接用。以往导线的“T”形连接通常采用剥开主干线绝缘、将分支导线绕接在主干线上、包上绝缘包布的方法。这种接线方法最直接的危害是可靠性差、接点电阻大，极易引发用电事故；而且当分支导线截面>10mm2时靠手工绕接就难以操作。而电缆T接箱就是一种既可靠、又便捷、使用成本又低的用于大截面的干线“T”形连接的一种产品。现在已被国内众多工程推广使用，并取得了显著的经济和社会效益。
1 电缆T接箱的特点
1.1 结构独特，性能优异

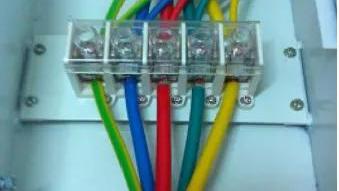

“T”接端子是由一组特殊结构的导线夹来实现电缆分支连接的，该导线夹对导线呈犬牙交错的包容咬合状接触，具有接触面积大（接触面积数倍于导线额定截面）；接点压力大（按不同螺钉直径经测试，其扭力矩可从12N・m至50N・m不等），并且在整个使用寿命周期内，其接点压力都不会变化，为此该产品电气性能特别优异。电压降：
1.2 现场分支，随心所欲
“T”接端子的安装使用非常方便，不需特殊工具，不用裸铜端头（线鼻子）实现裸导体连接，铜铝过渡。节省施工工时，深受施工队伍欢迎。“T”接端子可直接安装在电缆桥架和竖井里，在进行电缆分支的同时，可兼作电缆固定支架用，既可靠又美观。产品分为普通型（JXT1）和防护型（JXT2），防护型尤其适合在电缆桥架和竖井中使用，安装在桥架和竖井中可以有效地防止鼠患对线路的危害。绝缘基座采用不燃烧工程材料制作、耐老化性能优良。
2 工程概况
安哥拉社会住房KK一期项目位于首都罗安达，由中铁十四局施工部分共5个地块。由于当地物资匮乏，建筑材料除砂子、石子外，其余均由国内采购。本工程共计4380户，电井内原设计为主干电缆直接进电表箱，由于电表箱箱体尺寸原因，后由项目部申请，经安哥拉重建委同意，变更为电缆T接形式。
3 工艺流程及施工要点
电缆分接前准备工作。由于桥架内有多根电缆，分接前需做仔细检查，核实需要分接的电缆。
对压接点做预处理。选择与电缆型号匹配的T接端子，确保其与所接电缆干、支线截面匹配。并检查T接端子外观无破损，各附件齐全完好；
（1）干线电缆外绝缘剥除。剥除要采用专用工具，严防芯线受损。
（2）支线线缆外绝缘剥除。确定支线线缆分接需用的长度后，选择合理的最捷分支点，再进行外绝缘剥除，并做好支线电缆头的封闭处理工作。
（3）干支线线缆外绝缘的剥除长度要严格按端子压接长度量取。 （4）现场要严格控制，不得剥除过长或过短，以免线芯外露或压不实。
（5）干支线要分别压接，在压接前要特别注意相序核对，避免出现问题。
（6）将干支线压入端子中，确保干线在下，支线在上的原则。先在端子内装入主干线，之后安装固定导线夹。其次在端子内装入支线，最后将干支线电缆分支处压接固定牢固。
（7）全部压接完毕后，端子密封固定，并按回路排列，固定牢固。
（8）电缆分支连接后，需对电缆的绝缘电阻进行遥测。线间和线对地间的绝缘电阻必须大于0.5兆欧，检查合格后挂标志牌。
4 成本分析
本工程所有地块均采用了电缆T接的连续形式，下面按原来设计和改为电缆T接后的成本进行对比分析。
4.1 原设计电缆反转的施工方法
4.1.1 原材料成本
原***纸设计为电缆反转的施工方法，干线电缆均为YJY-4*95+1*50，根据***纸设计尺寸，按照原***计算出干线桥架至电表箱的长度为1米，电表箱的大小尺寸为500*750*250，则需用电缆的长度如表1所示。
根据国内保障组所签合同，该电缆单价为180.1元，据项目部统计结果，该电缆运往国外的运费占造价的26%，故电缆成本为5201.3*180.1*1.26=1180310.2元。
4.1.2 现场电缆的敷设费用
经现场测算，敷设每米YJY-4*95+1*50电缆需用工0.16个，小型材料费2.67元，小型机械费1.34元，故现场电缆的敷设费用为：（0.16*200+2.67+1.34）*5201.3=187298.81元。
4.1.3 总成本
在不变更的情况下，敷设该部分电缆总费用如表2所示。
4.2 电缆T接施工方法
现场变更后，至每个电表箱的支线电缆改为YJY*-4*25+1*16，经电缆T接端子沿原路敷设至电表箱。
4.2.1 原材料成本
（1）电缆T接端子
变更后在主干电缆处增加电缆T接端子，其材料成本如表3所示。
根据国内保障组所签合同，95-25端子的单价为25元，50-16端子的单价为15元，据项目部统计结果，该电缆运往国外的运费占造价的26%，故电缆成本为（8760*25+2190*15）*1.26=317331元。
（2）电缆（表4）
根据国内保障组所签合同，该电缆单价为59元，据项目部统计结果，该电缆运往国外的运费占造价的26%，故电缆成本为2600.8*59*1.26=193343.47元。
4.2.2 安装费用
经现场测算，安装一个电缆T接端子需用工0.041个，小型材料费0.492元，故现场电缆T接端子的安装费用为：（0.041*200+0.492）*（8760+2190）=95177.4元。
4.2.3 电缆敷设费用
经现场测算，敷设每米YJY-4*25+1*16电缆需用工0.087个，小型材料费1.51元，小型机械费0.27元，故现场电缆的敷设费用为：（0.087*200+1.51+0.27）*2600.8=49883.34元。
4.2.4 总成本
在变更为电缆T接箱后，敷设该部分电缆的总成分为（表5）：
4.3 效益分析
由以上分析可知，由电缆反转直接变更为电缆T接后，工程成本费用降低非常明显，总降低费用为1367609.01 -655735.21=711873.8元，降低率达52%。这还是在不考虑工程影响的情况下，如果考虑工期的影响，工程成本降低率将更加可观。
5 结语和建议
综上所述，在工程施工中，电缆T接施工方法无论是在施工工艺、工程成本方面，还是在工期方面，都优于传统的电缆反转直接的施工方法，尤其工期要求较紧，管井面经较小的情况下，效果经更加明显，随着现在高层楼房越来越多， 电缆T接施工方法作为传统电缆反转直接的施工方法更值得在工程中推广应用。
由于电缆T接是从主干线上引来的，所以在电缆T接的施工过程中，一定要注意相序的检查，避免出现相序T接错误造成各相间负荷严重不均衡引发的安全事故。
参考文献：
[1]山东省建设厅.山东省建筑安装工程消耗量定额[S].中国建筑工业出版社，2006.
[2]J电缆T接施工***集[K].
作者简介： 孙鹏（1975-），男，山东汶上人，本科，研究方向：建筑工程。
