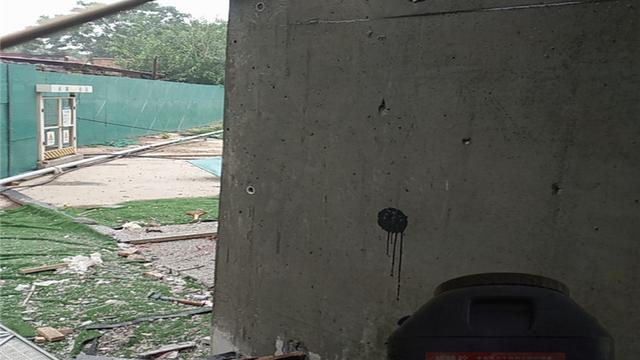

学文网混凝土外观质量不应出现严重缺陷，对已经出现的混凝土外观质量严重缺陷，原因分析如下：
１．露筋
露筋是指钢筋混凝土结构内部的主筋、架立筋、分布筋、箍筋等没有被混凝土包裹而外露的缺陷。在混凝土梁和柱的结构上，任何一根主筋的单处露筋长度不大于10cm，累计不大于20cm的，可以进行修复，但梁端主筋锚固区不允许有露筋。露筋缺陷超过上述范围时，应做结构检测和结构鉴定。
原因分析:
下述原因分析，不仅仅是某一个原因的单独作用，往往是两种或多种原因共同作用的结果。
（1）钢筋骨架放偏，没有钢筋垫块或垫块数量放置不够，位置不正确，致使钢筋紧贴模板而外露。
（2）粗骨料粒径大于钢筋间距，或者杂物在钢筋骨架中被搁住，又混凝土漏振，形成严重蜂窝和孔洞。
（3）混凝土泵管、振动棒等机械的反复冲击、工人踩踏或振动器碰触钢筋，引起钢筋变形位移而外露。
2.峰窝（含麻面）
混凝土拆模之后，表面局部漏浆、粗糙、存在许多小凹坑的现象，称之为麻面；若麻面现象严重，混凝土局部酥松、砂浆少、大小石子分层堆积，石子之间出现状如蜜峰窝的窟窿，称之为蜂窝缺陷。
从工程实践中总结出麻面蜂窝与混凝土强度的下降级别如下：
A级，混凝土表面有轻微麻面，浇注层间存在少量间断空隙，此时相当于强度比率为80%；
B级，混凝土表面有粗骨料，凸凹不平，粗骨料之间存在空隙，但内部没有大的空隙，此时相当于强度比率为60%～80%；C级，混凝土内部有很多空隙，粗骨料多外露，粗骨料周围及粗骨之间灰浆黏结很少，有少量钢筋直接与大气接触，此时相当于强度比率在30%以下。
原因分析:
（1）模板安装不密实，局部漏浆严重。或模板表现不光滑、漏刷隔离剂、未浇水湿润而引起模板吸水、黏结砂浆等。
（2）混凝土拌合物配合比设计不当。
（3）新拌混凝土和易性差，严重离析，砂浆石子分离，或新拌混凝土流动度太小，粗骨料太大，配筋间距过密，加之又漏振、振捣不实、振捣时间不够等。
（4）混凝土下料不当（未分层下料、分层振捣）或下料过高，未设串筒。
（5）输送到施工层面的砼料偏干时，工人直接向砼料随意大量冲水，将砂石洗得干干净净，水泥浆大量流走。
3.孔洞
混凝土梁或柱上的孔洞面积，单处不大于40cm2，累计不大于80cm2，可以进行修补。混凝土基础、墙、板的面积较大，但任何一处孔洞面积不得大于100cm2，累计不大于200cm2时同样可以采取修补的方法将混凝土修补整齐。超过上述范围的孔洞，应做结构检测和结构鉴定。
原因分析:
（1）在钢筋较密的部位或预留孔洞和预埋件处，混凝土下料被搁住，未振捣就继续浇注上层混凝土。
（2）混凝土离析，砂浆分离，石子成堆，严重跑浆，又未进行振捣，或者竖向结构干硬性混凝土一次下料过多、过厚，下料过高，振捣器振动不到，形成松散孔洞。
（3）薄壁结构及钢筋密集部位的混凝土内掉入工具、模板、木方等杂物，混凝土被搁住。
4.夹渣
混凝土内部夹有杂物且深度超过保护层厚度，称之为夹渣。杂物的来源有两种情况，一是原材料中的杂物，另一个是施工现场遗留下来的杂物。
原因分析:
（1）砂、石等原材料中局部含有较多的泥团泥块、砖头、塑料、木块、树根、棉纱、小动物尸体等杂物，并未及时清除。
（2）模板安装完毕后，现场遗留大量的垃圾杂物如锯末、木屑、小木方木块等，工人用水冲洗时不仔细，大量的垃圾杂物聚积在梁底、柱头、柱跟、梯板脚及变截面等部位，最后未及时清理。
（3）现场工人掉落工具、火机、烟盒、水杯和矿泉水瓶等杂物及丢弃的小模板等卡在钢筋中未作处理。
5.疏松
前述的蜂窝麻面、孔洞、夹渣等质量缺陷都同时不同程度地存在疏松现象，而单独存在的疏松现象，砼外观颜色、光泽度、粘结性能甚至凝结时间等均与正常混凝土差异明显，混凝土结构内部不密实，强度很低，危害性极大。
原因分析：
（1）混凝土漏振。
（2）水泥强度很低而又计量不准，或商品混凝土站因设备故障造成矿物掺合料掺量达到65%以上，此时混凝土砂浆粘结性能极差，强度很低。
（3）严寒天气，新浇混凝土未做保温措施，造成混凝土早期冻害，出现松散，强度极低。
（4）实际工作中，可能出现泵送混凝土浇筑时，不预拌润泵砂浆，现场工人***省事，直接向泵机料斗内铲两斗车砂子和一包水泥，加水后未充分搅拌就开启泵机。或在浇注面上未将润泵砂浆分散铲开而堆积在一处，拆模后构件表面起皮掉落，内部疏松。
预防措施：
（1）严格操作规程，加强振捣，避免漏振。
（2）使用优质水泥，严格砂石等原材料进场验收，经常检查计量设备，严格控制水灰比，商品混凝土站防止将矿物掺合料注入水泥储罐内。
（3）防止严寒天气混凝土早期冻害，加强保温保湿养护。
（4）严格润泵砂浆配合比，润泵砂浆应用模板接住，然后铲向各个柱头或柱根。
6.裂缝
混凝土出现表面裂缝或贯通性裂缝，影响结构性能和使用功能。实际中所有混凝土结构不同程度地存在各种裂缝，混凝土原生的微细裂纹有时是允许存在的，对结构和使用影响不大。但是必须防治产生宽度大于0.5mm的表面裂缝和大于0.3mm贯通性裂缝（一般环境下的工业与民用建筑）。以下说明工程结构中常见的各种类型的裂缝的处理方式。
原因分析：
（1）早期塑性收缩裂缝：混凝土在终凝前后由于早期养护不当，水分大量蒸发而产生的表面裂缝，裂缝上宽下窄，纵横交错，一般短而弯曲。
（2）干缩裂缝：混凝土由于阳光高温暴晒又缺少水养护，发生干燥而在1～7天内出现的裂缝，板面板底干缩裂缝长而稍直，十字形交叉或机根裂缝放射状交叉。梁侧干缩裂缝间距1～1.5m平行出现，裂缝中部宽而深，两头细而浅，此时一般梁底部并无裂缝出现。
（3）温度裂缝：一般是大体积混凝土快速降温而在侧面出现的长而直、宽而深的裂缝。
（4）自收缩裂缝：水泥发生化学反应后，体积有一定量的减小，处理不好（如未留置适当的施工缝、后浇带等）会产生如龟背样的细小弯曲的裂缝。
（5）应力裂缝：由于设计上应力过于集中或钢筋（温度筋、分布筋）分布不合理而使混凝土产生裂缝。裂缝深而宽，可出现贯通性。
（6）载荷裂缝：混凝土未产生足够强度即拆除底模，或新浇注楼面承受过大的集中载荷，如钢管、模板、钢筋的集中堆放，使混凝土受到冲击、震动、扰动等破坏而产生的裂缝。裂缝深而宽，从受破坏部位向外延伸。
（7）沉缩裂缝：地基（模板）下沉或垂直距离较大的部位与水平结构之间因为混凝土沉降而产生的裂缝。
（8）冷缝裂缝：大面积混凝土分区分片浇注（未设施工缝）时，接茬部位老混凝土已凝结硬化，出现冷缝，极易产生裂缝。
